КЛЕММА

5P-2321: КЛЕММА

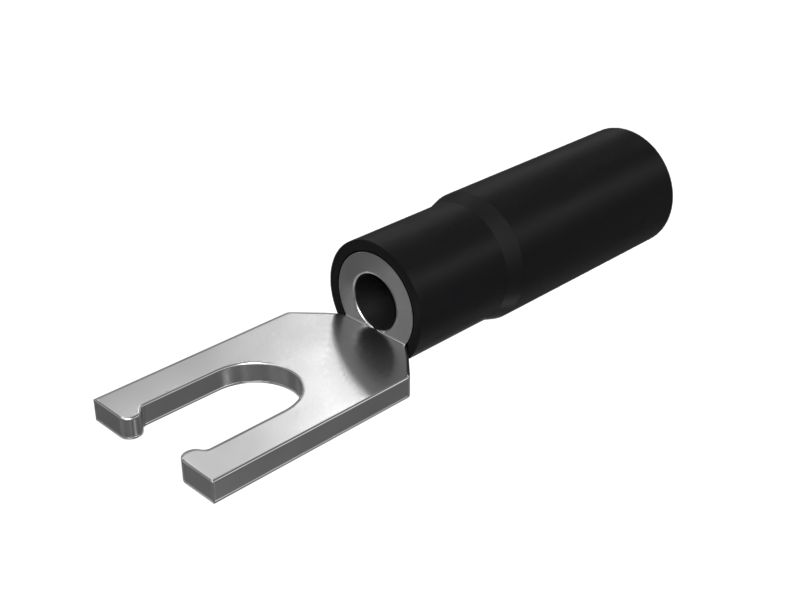

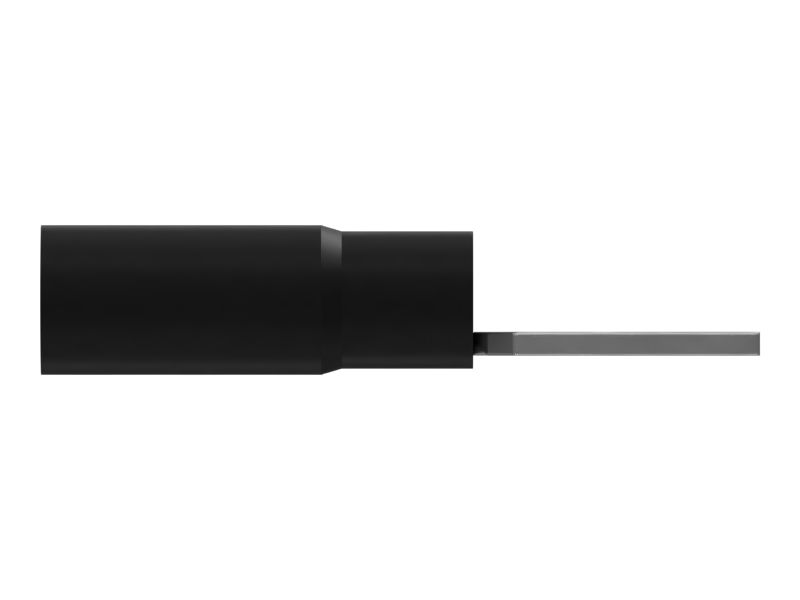

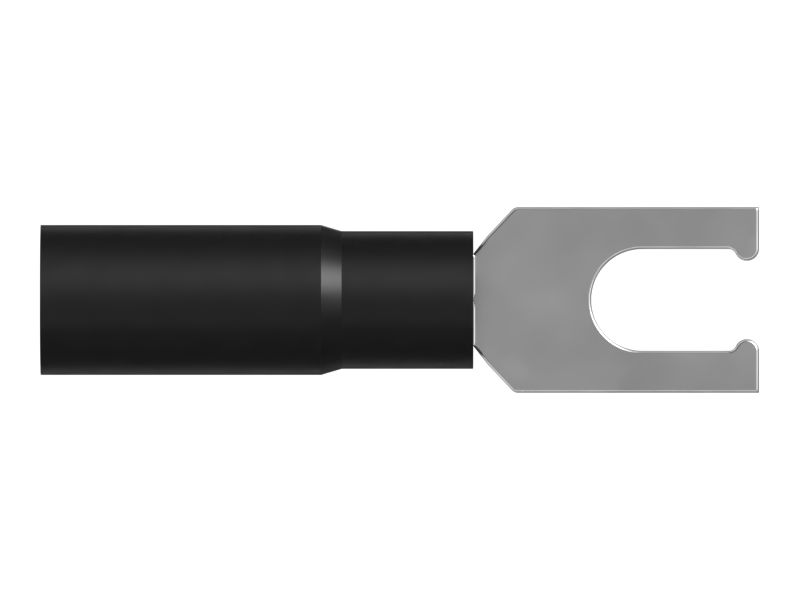

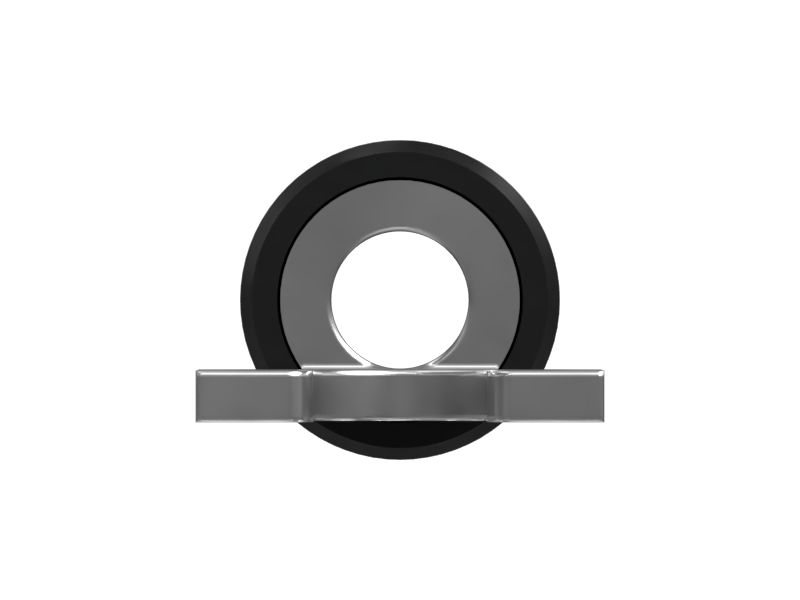

Cat® Spring Spade Terminal (Insulated)


Заинтересовал товар?

Имя

Почта

Комментарий

Схема

Не найдено

Описание для номера по каталогу 5P-2321

Description:
Cat spring spade terminals are the electrical contacts used to connect wires to screws and studs.

Attributes:
• Crimp type spring spade terminal
• Preinsulated
• Insulation Color: Blue
• Tin plated brass
• Wire Size AWG: 16-14
• Stud Size: M3.5, No. 6
• Length: 24.6 mm (0.94 in)
• Width: 7.9 mm (0.3 in)

Application:
Consult your owner's manual or contact your local Cat Dealer for more information.

WarningOutline Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 5P-2321

  • Stud Thread Size: M3.5 or No. 6

  • Material Description: Tin Plated Brass

  • Width (in): 0.3

  • Length (mm): 24.6

  • Width (mm): 7.9

  • Wire Gauge (AWG): 18-14

  • Length (in): 0.94

Совместимые модели для номера по каталогу 5P-2321

ARTICULATED TRUCK

740 725 730 735 D25D D30D

EJECTOR TRUCK

740

GEN SET ENGINE

3508 3406C 3208 3408B 3304 3408C 3406B 3408 3512 3516 3304B C280-16 3616 3608 3606 3412 3412C 3306

TRACK-TYPE TRACTOR

D9T D9R D11T D8L D11R D10

MINI HYD EXCAVATOR

CR 307D 308D 308E SR

INTEGRATED TOOLCARRIER

IT28G IT14G IT18B IT28B IT38F

WHEEL LOADER

924G 924GZ 970F 950F II 938G 966F 960F 990K 936 936E 926E 926 950B/950E 966D 966E 988F 950E 980C 980G 988B 930G 980F 920 930 992C 950B

GENERATOR

SR4B SR4 SR4BHV

BULLDOZER

7SU 7S LGP 8S 8A 10C 10S 10U 824S

MARINE ENGINE

3408B 3406B 3408 3304 3304B 3508 3516 3512 C280-12 C175-16 3412

ENGINE - INDUSTRIAL

3406B 3406C

HYDRAULIC CONTROL

48

INDUSTRIAL ENGINE

3304 3306 3412 3406C 3512 3516 3508 D330C

COMPACT WHEEL LOADER

914G

EXCAVATOR

336F L XE 352F 323F SA 336D 312C LRR M325D MH 324D RR 350-A 320D 312F GC 320-A 321B 311D 312D 375-A 315D 313D2 385C FS 313D 329D 323D 365C VG 350 320D2 326D2 318D 330D2 225 245 215 235

PIPELAYER

583R 587T

OFF HIGHWAY TRUCK

794 AC 798 796

ELECTRIC ROPE SHOVEL

7495 HF

TRUCK

793F CMD OEM 793D 797F 794 AC XQ 785D 785C 769C 773B 789C 793C

ASPHALT PAVER

AP-1000D AP-800 AP-800B BG-2455C AP-1055B AP-1000B BG-260C AP-1000

GAS ENGINE

G3612 G3616 G3606 G3306 G3304B

MINING EXCAVATOR

5130

WHEEL TRACTOR

II 657E 613C 615C

WHEEL SCRAPER

657E 627G

QUARRY TRUCK

771C 775B

VIBRATORY COMPACTOR

CP-323C CS-323C CS-431C CP-433C CB-535B CB-534C CB-434C CB-214C CB-634D CB-224C

PNEUMATIC COMPACTOR

PS-360C PS-300B PF-300B

POWER MODULE

PM3456

MOBILE HYD POWER UNIT

L 323D 345C

PETROLEUM ENGINE

C280-12

WINCH

57H 56H

MARINE AUXILIARY

C32 3508

COLD PLANER

PR-1000C PR-1000 PM-565B PR-450C

ASPHALT SCREED

FT 10

FRONT SHOVEL

385C

MATERIAL HANDLER

M325D L MH

TRACK LOADER

973

SOIL COMPACTOR

825C

WHEEL DOZER

824C

LANDFILL COMPACTOR

826C

RIPPER

10
