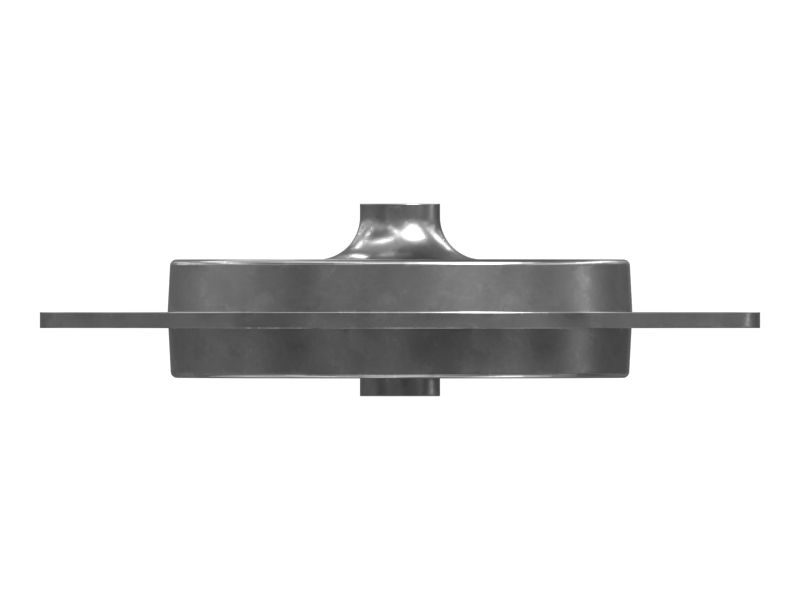

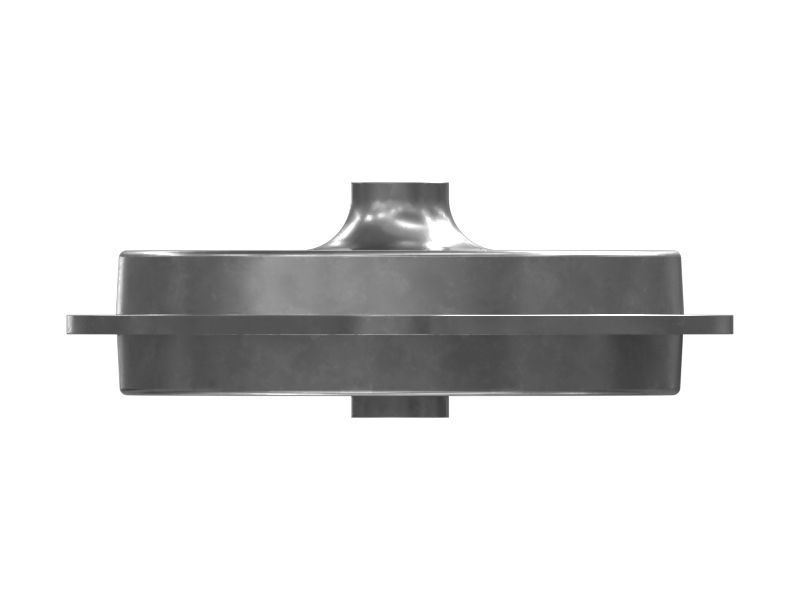

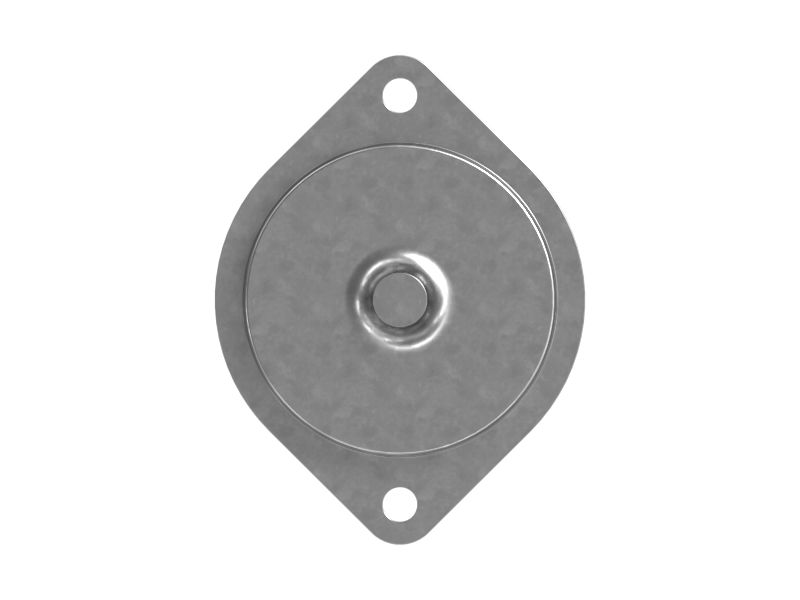

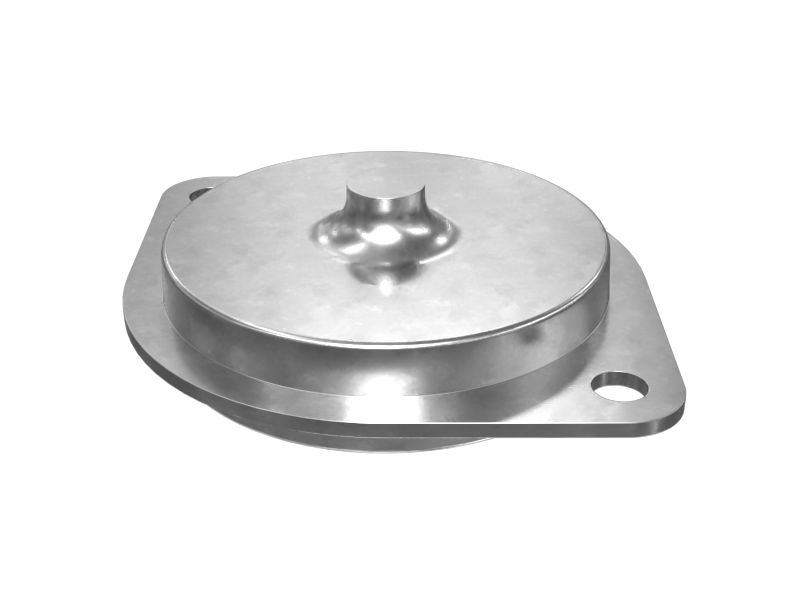

5N-6645: Гибкое амортизирующее крепление
Противоударное крепление коробки приборной панели Cat® поглощает удары и вибрации, защищает чувствит
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 5N-6645
Описание:
Противоударные узлы Cat снижают механическое напряжение установленных компонентов, чтобы увеличить их долговечность, сохранить производительность и повысить комфорт оператора. Система полностью (конструкция, выбор материала, места размещения, крепления и т. д.) оптимизирована и проверена на соответствие требованиям области применения. Противоударные узлы обычно используются для поддержки статических нагрузок в осевом направлении, а для ограничения смещения можно использовать упругую шайбу большого наружного диаметра.
Характеристики:
• Снижает механическое напряжение установленных компонентов.
• Оптимизирована и проверена для соответствия требованиям области применения.
• Имеет встроенный фланец и внутреннюю втулку, обеспечивающие легкость болтового крепления.
Назначение:
Противоударные узлы используются в широком спектре систем Cat и хорошо подходят для соединений с использованием листового металла, например с электрическими панелями/коробками, охладителями и компонентами ОВКВ.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 5N-6645
-
Тип крепления: Plateform - 2 монтажных отверстия
-
Общая высота или длина втулки (мм): 15,75
-
Расстояние между отверстиями фланца (мм): 49,4
-
Диаметр (мм): 38,1
-
Внутренний диаметр или резьба втулки (мм): 6,53
-
Общая высота или длина втулки (дюймы): 0,62
-
Расстояние между отверстиями фланца (дюймы): 1,945
-
Диаметр (дюймы): 1,5
-
Внутренний диаметр или резьба втулки (дюймы): 0,257
