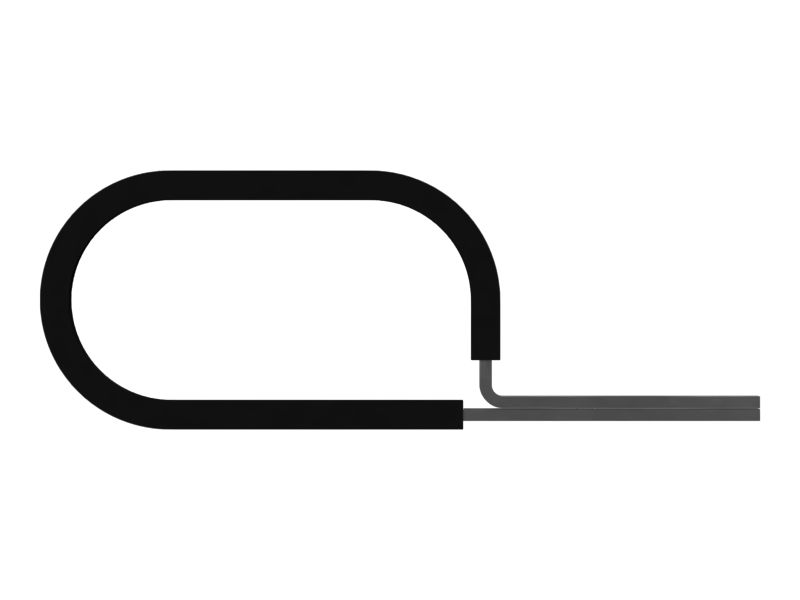

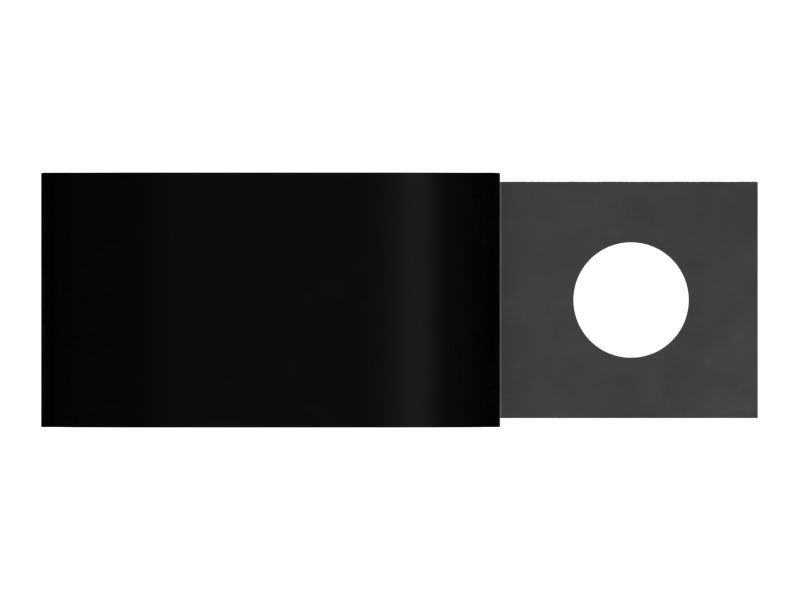

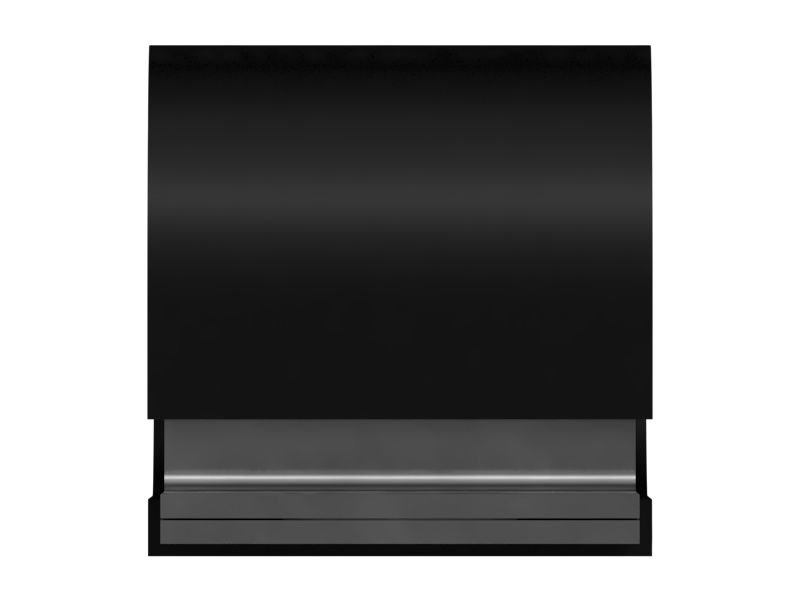

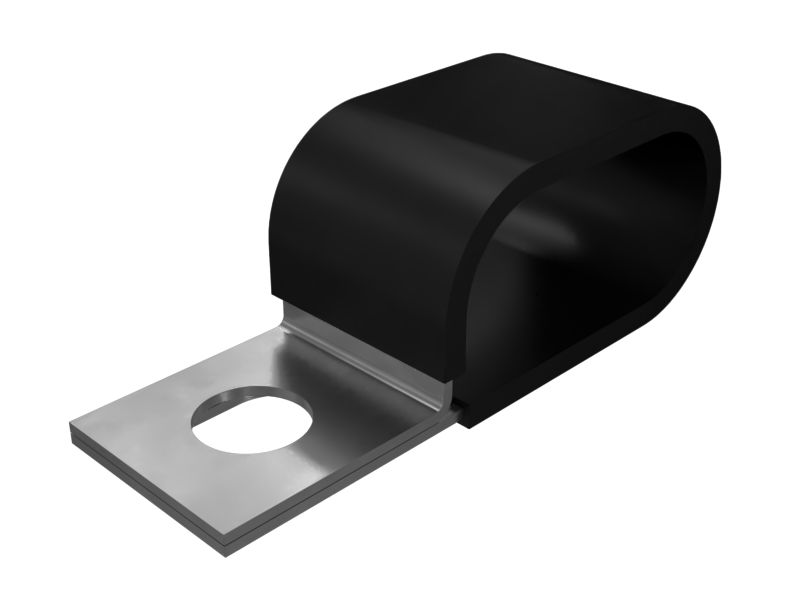

Петлевой зажим с минимальным внутренним диаметром 19,00 мм

5K-5338: Петлевой зажим с минимальным внутренним диаметром 19,00 мм

Стальной петлевой зажим Cat® для двух труб с наружным диаметром 19,00 мм и одним гнездом для крепежа

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 5K-5338

Описание:
Зажимы петлевого типа Cat обеспечивают надежную точку крепления трубок, шлангов, жгутов проводов, кабелей и принадлежностей двигателя.

Характеристики:
• Материал: Сталь
• Зажим для подушки с двойным трубчатым покрытием
• Для использования с трубкой диаметром 19 мм (0,75 дюйма).
• Для использования с крепежом M10 или 3/8 дюйма
• Осевое расстояние от зажима до крепежной детали: 24,7 мм (0,97 дюйма).
• Зажимы и фиксаторы Cat изготавливаются в соответствии с точными техническими характеристиками и отличаются долговечностью, надежностью и производительностью.
• Прочность и качество – зажимы и фиксаторы соответствуют или превосходят требования ANSI, ASTM и DIN

Применение:
Для получения дополнительной информации обратитесь к руководству пользователя или к местному дилеру Cat.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 5K-5338

Ширина (мм): 22,4
Внутренний диаметр (дюймы): 0,75
Описание материала: Стальная скоба с резиновой подушкой
Ширина (дюймы): 0,88
Внутренний диаметр (мм): 19
Material: Carbon Steel,Alloy Mixed

Совместимые модели для номера по каталогу 5K-5338

TELEHANDLER

TH62 TH63 TH82 TH103 TH83 TH580B

INDUSTRIAL ENGINE

C18 C32 C15

MOTOR GRADER

140M 14M 12M 160M 2 160K 140K 12K 120K 120M 14G 16M 12G 130G 140G 120G 160G

WHEEL LOADER

980 XE 966M 982 993K 928G 928HZ 924H 924G 930H 924GZ 924HZ 980H 950F II 950M 962M 962G 950G 938H 962H 950H GC 966H 972H 962 982XE 980XE 966 972 994 972G 966G 930G 814K 950L Z 924F 962L

CHALLENGER

35 45 55 65B 65 65E 85E 75E 95E

TRACK-TYPE TRACTOR

D9R D3K2 XL D4K2 LGP D5K2 D7R II D6 D6T D8T LGPPAT XW PAT D6K D6XE D6R D8L D9L D10N D5K D3K D10T D4K D4E SERIES

MINI HYD EXCAVATOR

CR 305C 304C

INTEGRATED TOOLCARRIER

IT28G IT14G IT38H IT62H IT62G

UNDERGROUND ART TRUCK

AD30 AD55 AD45 AD40 AD45B

PIPELAYER

589 578 PL72 587R PL87 PL61

MARINE ENGINE

3406B C32 C-12 C280-8 3412E C30

COMPACT WHEEL LOADER

914G

BACKHOE LOADER

442D 438D 430F 424D 428D 416D 420F 436C 416C 426C 446B 426B 428B 416B 438B 420D 432D 438C 428C 416E 430D 424B 420E HD 430E 415F2 427F2 416F

EXCAVATOR

L 352F 323F SA 312C LRR M325D MH LN 336E RR S 350-A 320D 322C 330C 325C 320 320-A 312-A 330 317 390D N 385C 321C 374D 330F 320N 349D 326 345B II 345D 350 323 352 395 330GC 349E 390F 314C 558 245 215 219D 215C 215D 219 M318F

LOAD HAUL DUMP

R1700 II R1600 R1700G R2900 R2900G R1600G R1300

SOIL COMPACTOR

825K 815F II 815K

OFF HIGHWAY TRUCK

794 AC

WHEEL DOZER

814F II 814K

LANDFILL COMPACTOR

816F 836H

TRUCK

793F CMD OEM 794 AC 789D XQ 772 770 785D 785C 775D 773D 769D 769C 793B 775G 773G LRC 785 777 773E 789 769 773 769B 775E

TRACK LOADER

953C 973C 973 953K 963B 963 955H

WHEEL TRACTOR

637G 637E 621E 631E 621G 631G II 651E 657E 631K 627G 623G 613C 657B 651B 641B 621 666B 621B 639D 627B 650B 660B

TRACK FELLER BUNCHER

TK751 1390 1090 1190 1190T 2390 1290T

WHEEL FELLER BUNCHER

533

WHEEL SKIDDER

525B 545 535B 535C

WHEEL SCRAPER

657G 657E 621E 631E 637E 623G 627G 666B 657B 637D 666 639D 627B 657 651E 633 631D 633B 633D 621B 623B 651B 641B 633E 641 615 627E 621G 611
