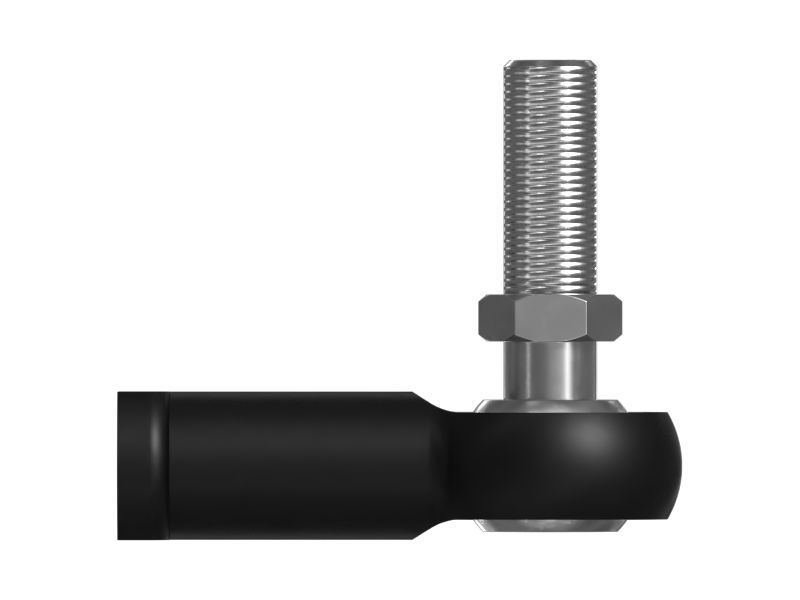

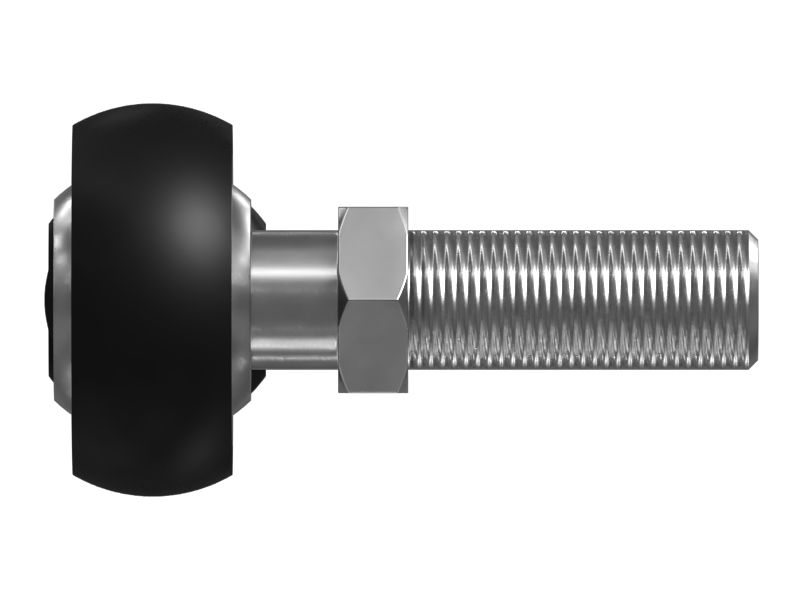

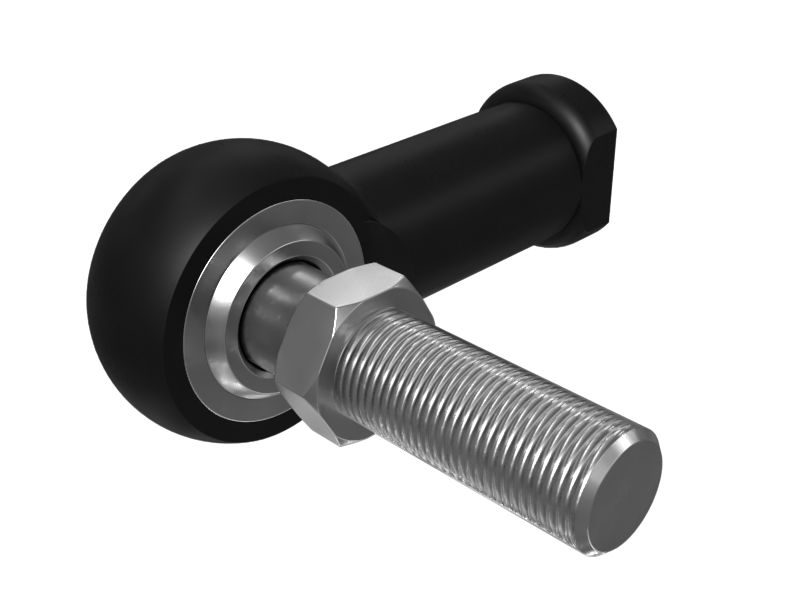

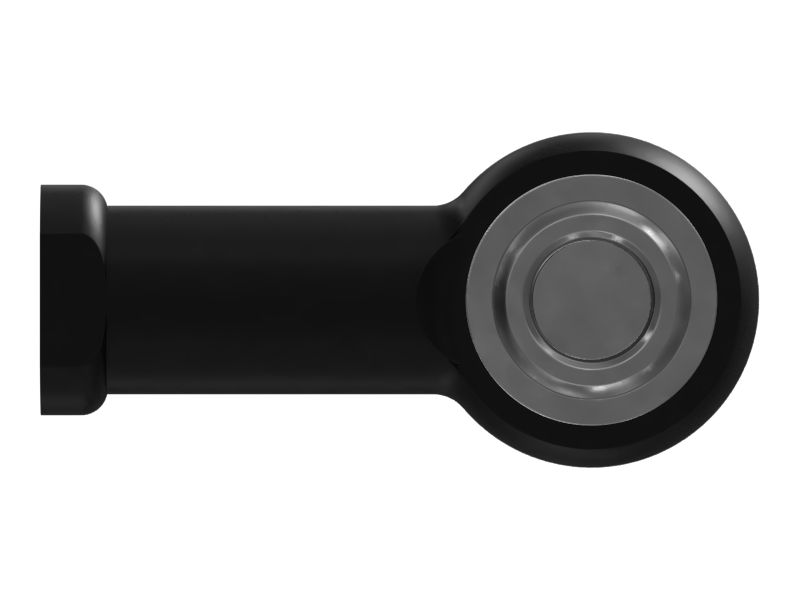

5J-5315: Головка шатуна сферическая

Описание.
Сферические головки шатунов Cat® имеют длительный срок службы, требуют минимального обслуживания и обладают высокой операционной надежностью. Сферические головки шатунов обеспечивают подвижное шарнирное соединение, которое адаптирует колебания при медленном вращении. Эти соединения также устраняют несоответствие между головкой шатуна и прикрепленным валом. Сферические головки шатунов содержат глазообразную головку со встроенной стойкой, которая образует кожух для сферического подшипника. Подшипники снижают трение и обеспечивают защиту между сопрягаемыми деталями. Они специально разработаны для работы на низкой и средней скоростях с большими нагрузками и незначительным или средним боковым смещением.

Характеристики.
• Размер 6.
• Размер резьбы корпуса: 3/8-24.
• Поворотная длина корпуса: 41,7 мм (1,64 дюйма).
• Размер резьбы шпильки: 3/8-24.
• Длина поворотной цапфы: 39,1 мм (1,54 дюйма).
• Материал: сталь.
• Угол поворота: 40°.
• Большая нагрузочная способность.
• Простой монтаж и демонтаж.
• Подходит для тяжелых статических или переменных нагрузок, а также ударных нагрузок.

Применение.
Сферические наконечники стержней Cat обычно используются в узлах стержней и тяг и группах управления, где прочность и гибкость имеют решающее значение.

• Диаметр (мм): 25,4

• Описание материала: Сталь

• Тип головки шатуна: Сферический

• Размер резьбы отверстия: 3/8

• Шаг резьбы отверстия: 24

• Длина резьбы (мм): 20

• Расстояние до отверстия под палец — A (мм): 41,7

• Длина шпильки (мм): 39,1

• Расстояние до отверстия под палец — A (дюймы): 1,641

• Диаметр — B (дюймы): 1,000

• Длина резьбы (дюймы): 0,787

• Длина шпильки (дюймы): 1,539

• Шаг резьбы шпильки: 24

• Размер резьбы шпильки (дюймы): 3/8

• Material: Low Alloy Steel
