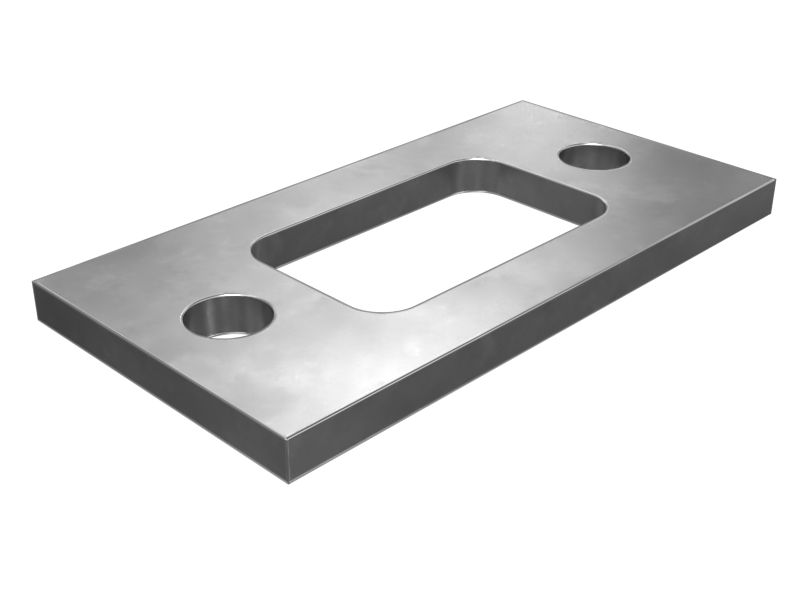

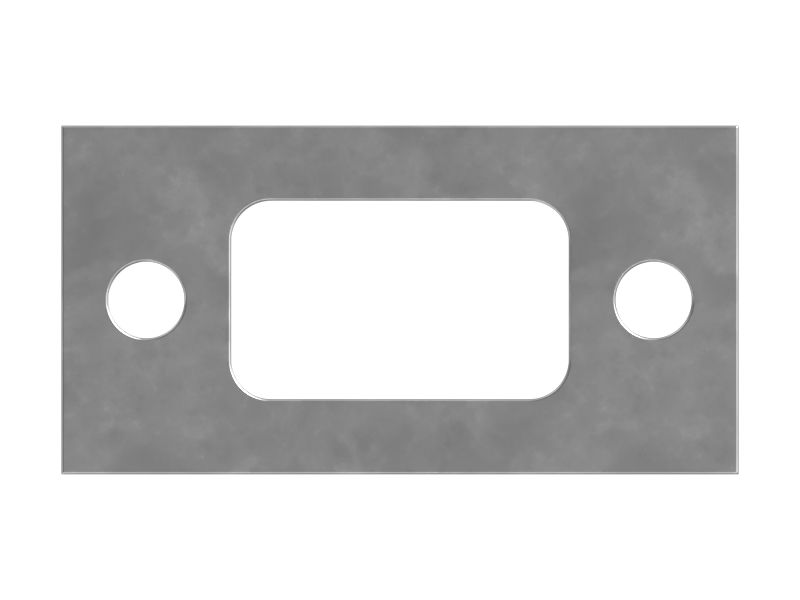

5G-9677: Опорная плита пальца толщиной 8 мм

Описание:
Опорная плита пальца представляет собой плоскую пластину, которая предотвращает выход пальца или его потерю во время эксплуатации, фиксируя его в заданном положении в поперечной балансирной балке в сборе. Пластина устанавливается вместе с пальцем в сборе в местах, в которых он подвергается вибрации, ударам или другим нагрузкам, которые могут привести к его ослаблению или падению. Ее конструкция включает вырезы и отверстия для установки пальца и его блокировки в заданном положении.

Характеристики:
• Содержит 2 монтажных отверстия для установки крепежных деталей M12.
• Обеспечивает надежную фиксацию пальца.
• Ограничивает вращательное движение пальца.
• Подвергается закалке для достижения глубины вдавливания 0,3–0,6 мм по Роквеллу, что повышает прочность и стойкость к износу и ударным воздействиям.

Назначение:
Стопорная плита пальца используется для удержания и фиксации пальца поперечной балансирной балки.

• Размер отверстия (дюймы): 0,61

• Размер отверстия (мм): 15,5

• Длина (дюймы): 5,35

• Длина (мм): 136

• Материал: Сталь

• Толщина (дюймы): 0,31

• Толщина (мм): 8

• Ширина (дюймы): 2,76

• Ширина (мм): 70
