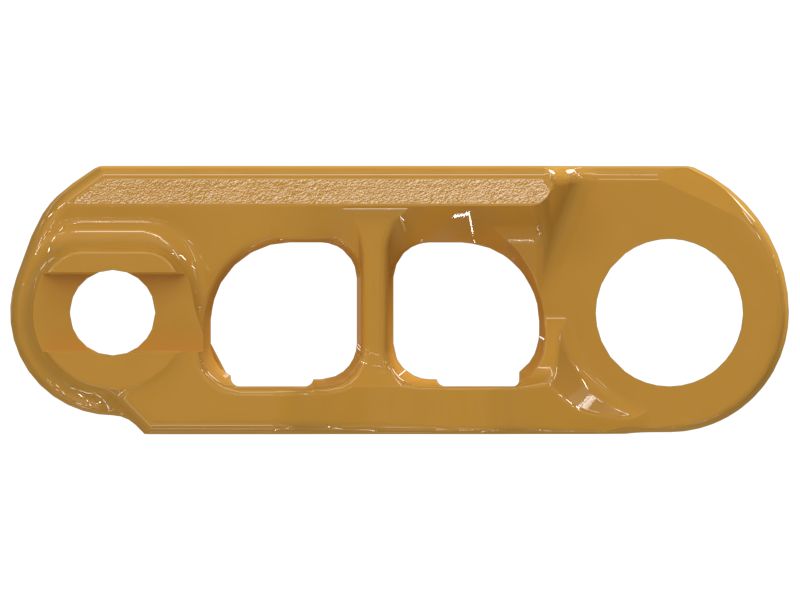

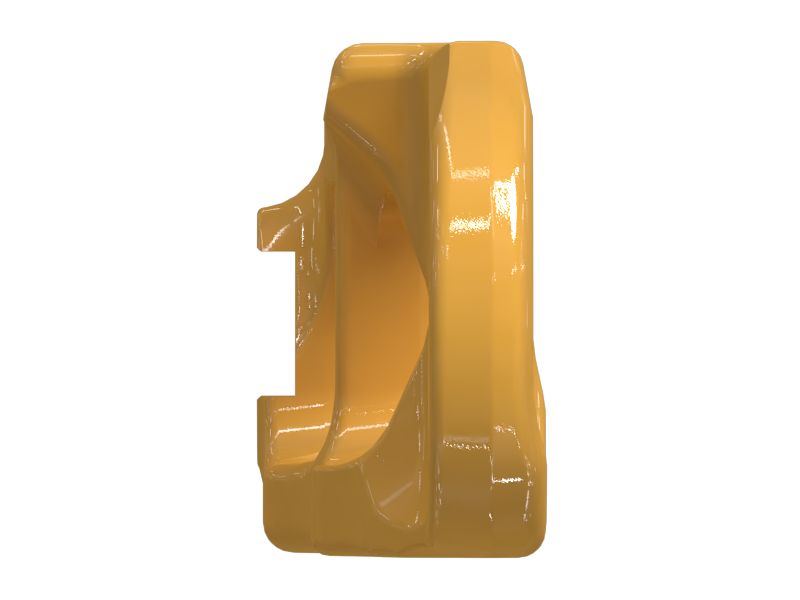

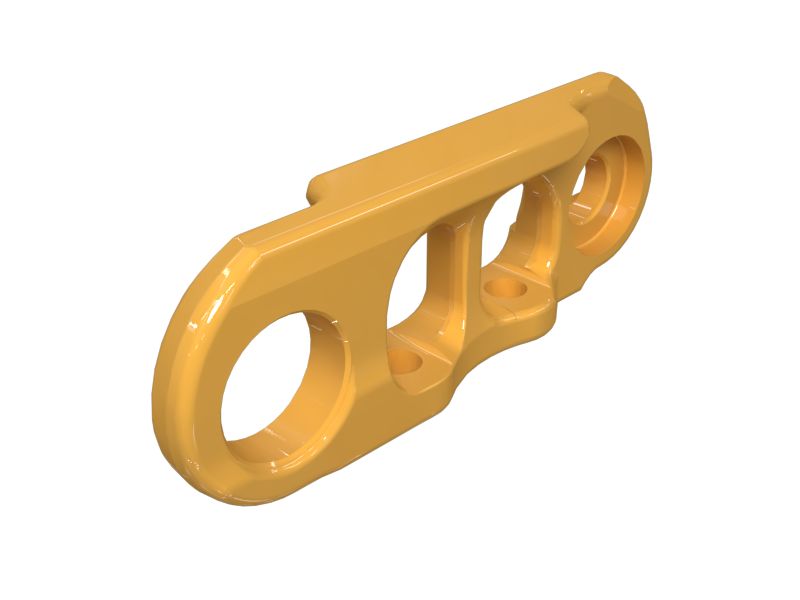

599-0001: Соединительное звено гусеничной цепи

Правостороннее соединительное звено гусеничной цепи Cat®, которое используется для гусеницы со смазк

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 599-0001

Описание:
Замыкающее звено гусеничной ленты — это деталь ходовой части, которая служит точкой соединения двух концов гусеничной цепи. Замыкающее звено изготовлено из прочных материалов. Оно состоит из накладки цепи и соединительного пальца, который скрепляет гусеничную цепь в замкнутую петлю. Для соединения концов гусеничной цепи замыкающее звено располагают между последними звеньями цепи с правой стороны, совмещая втулки с отверстиями в накладке цепи.

Характеристики:
• Выдерживает высокие нагрузки и напряжения в процессе эксплуатации.
• Фиксирует замыкающее звено на месте и обеспечивает плавное соединение между звеньями.
• Закален для повышения прочности и износостойкости.

Назначение:
Замыкающее звено гусеничной ленты используется для соединения двух концов гусеничной цепи, что необходимо для перемещения гусеницы на ходовой части.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 599-0001

Масса (кг): 1,53
Масса (фунты): 3,36
Wear Sensor: No
Master Bolt Thread: M14
Master Link Type: Slip Fit Master

599-0001: Соединительное звено гусеничной цепи

Схема

Описание для номера по каталогу 599-0001

Технические характеристики номера по каталогу 599-0001

Совместимые модели для номера по каталогу 599-0001

MINI HYD EXCAVATOR

307E
