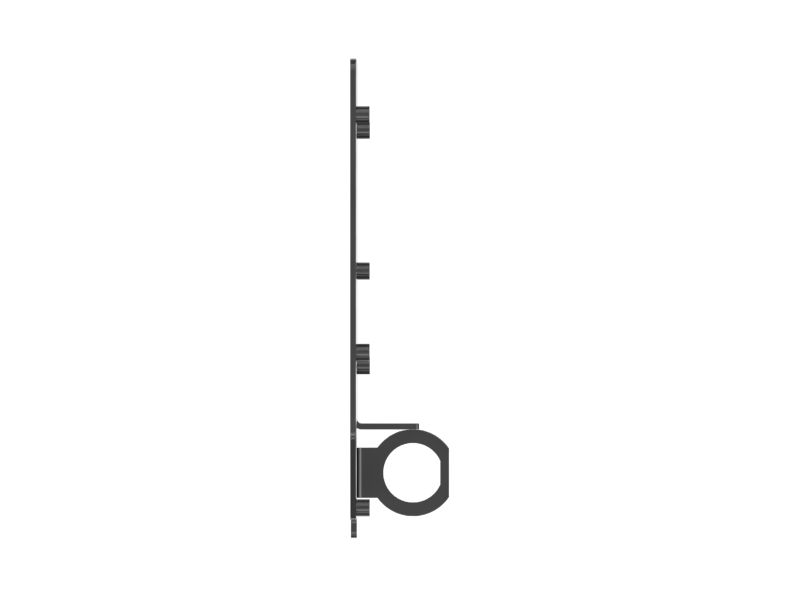

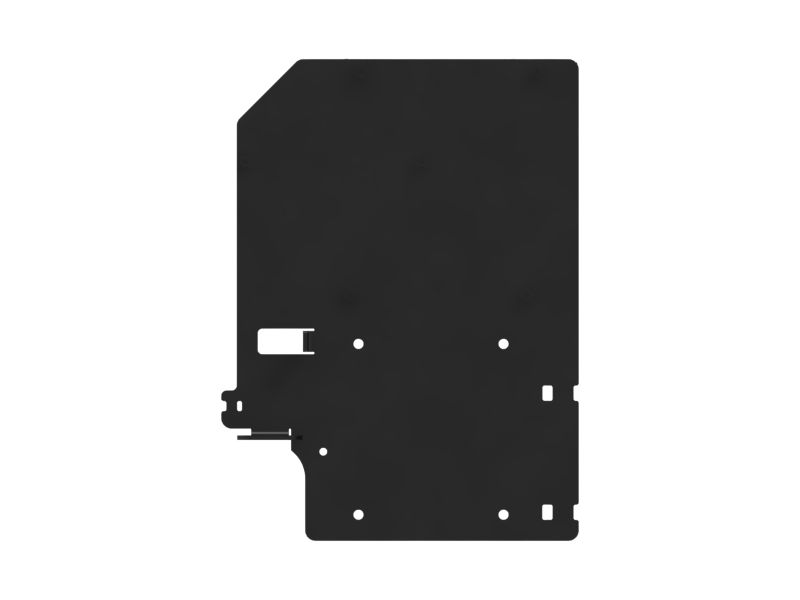

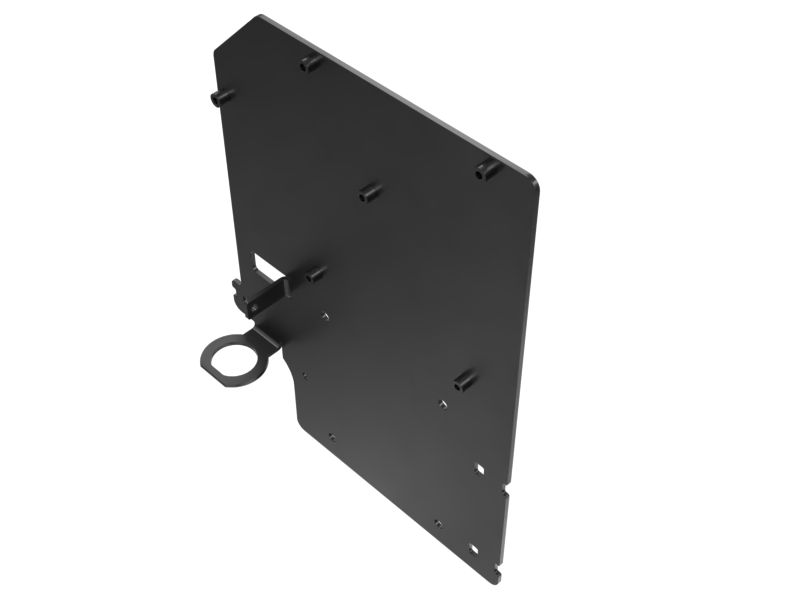

591-3520: ECU Mounting Plate
Cat® Electronic Control Unit Mounting Plate
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 591-3520
A Stick Wiring Support Plate is a sturdy plate used to support and reinforce a stick wiring application. It is provided with holes and cut-outs to support the connection of the connector receptacle, plugs, and wiring harnesses of the electronic control module in the stick wiring. It is made of durable steel to withstand the loads and stresses that are encountered in the assembly.
Attributes:
• Provided with high strength and wear resistance
• Provided with 6 bosses to fit the fastener of size M6
Applications:
A Stick Wiring Support Plate is used to provide a secure mount for the connector receptacle, plugs, and other components of the stick wiring harness, ensuring its proper position.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 591-3520
-
Overall Length (mm): 465
-
Overall Length (in): 18.31
-
Overall Height (mm): 345
-
Overall Height (in): 13.58
-
Overall Width (mm): 70.9
-
Overall Width (in): 2.79
-
Material Thickness (mm): 4
-
Material Thickness (in): 0.16
-
Material: Carbon Steel,Alloy Steel,Alloy Mixed
-
Color: Medium Gloss Black
-
Approx. Weight (kg): 4.62
-
Approx. Weight (lb): 10.19
