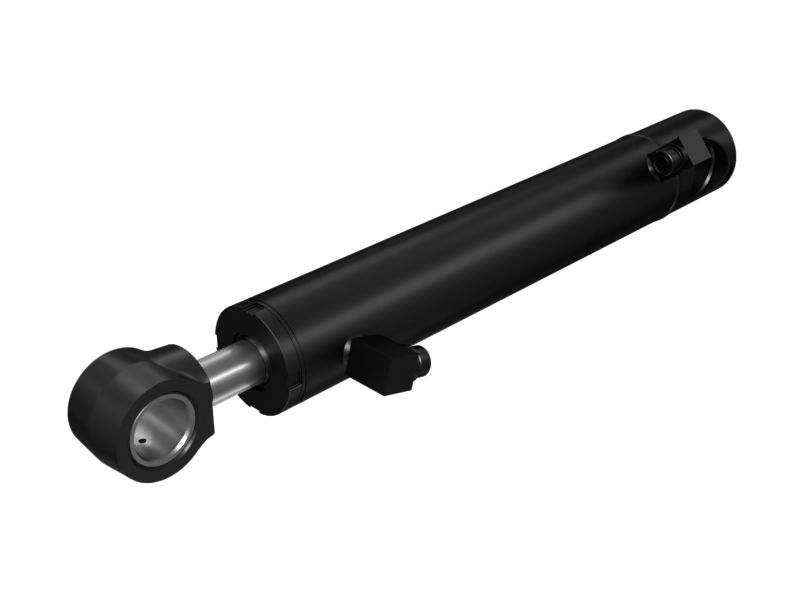

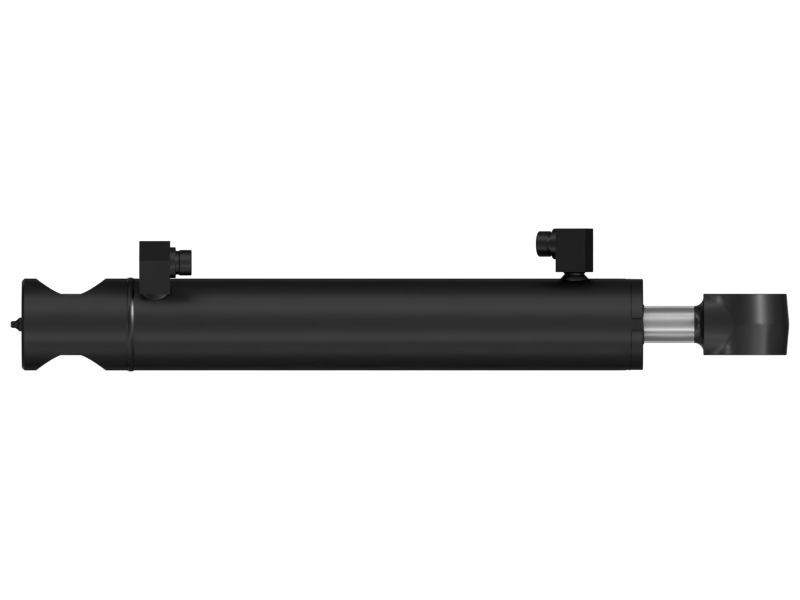

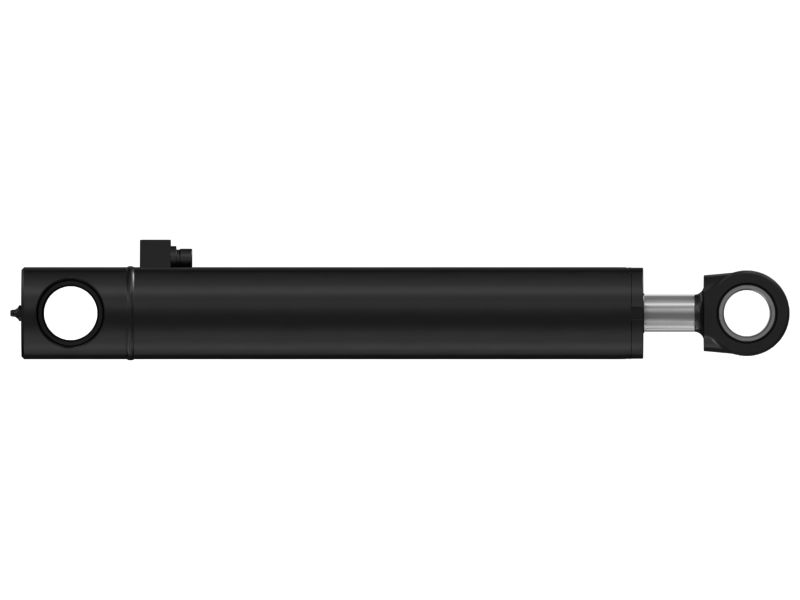

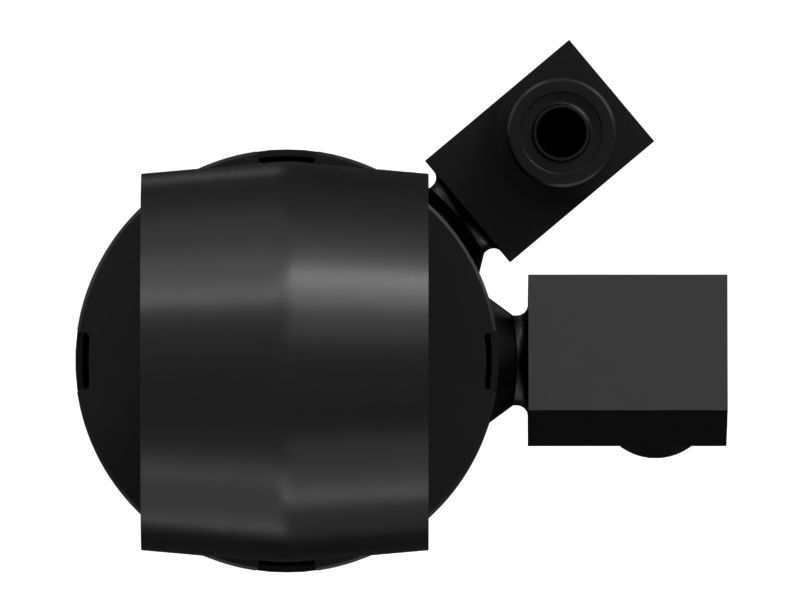

582-3330: Левый гидроцилиндр наклона

Гидравлический цилиндр подъема рычага Cat® с левой стороны

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 582-3330

Описание:
Гидравлический цилиндр представляет собой механический привод, который создает однонаправленное усилие за счет разнонаправленного хода. Они обычно используются для толкания, вытягивания или подъема чего-либо, требующего исключительной силы.

Характеристики:
• Величина давления в цилиндре составляет 32500 куб. кПа.
• Длина хода цилиндра составляет 291.5 мм.
• Длина цилиндра в закрытом состоянии составляет 553 мм.
• Способен создавать большое усилие на выходе за счет высокого давления гидравлической жидкости.

Применение:
Гидравлические подъемные цилиндры используются для подъема стрелы, рукояти и подъемного рычага. Данный гидроцилиндр широко применяется в мини-погрузчиках Cat 226D, 226D3, 232D, 232D3, 239D и 249D.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 582-3330

Диаметр отверстия (дюймы): 2,55
Диаметр отверстия (мм): 65
Расстояние между отверстиями фланца (мм): 82,55
Внутренний диаметр (мм): 24
Внутренняя резьба: 1/16 - 12B
Материал: сталь
Наружный диаметр (мм): 54
Габаритная длина (мм): 104,55
Диаметр штока (дюймы): 1,18
Диаметр штока (мм): 30
Рабочий ход: 291+/-2
Толщина (мм): 20
Масса (кг): 13
Масса (фунты): 28,66

582-3330: Левый гидроцилиндр наклона

Схема

Описание для номера по каталогу 582-3330

Технические характеристики номера по каталогу 582-3330

Совместимые модели для номера по каталогу 582-3330

COMPACT TRACK LOADER

239D 249D 239D3 249D3

SKID STEER LOADER

226D 232D 232D3 226D3 249D3
