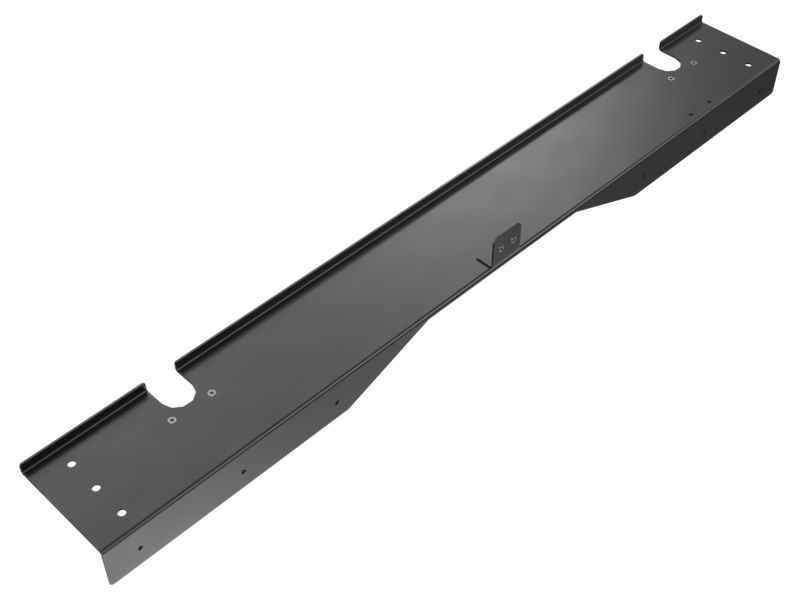

576-3494: Radiator Channel
Cat® Radiator Channel securely holds and supports the radiator to the engine frame in equipment, ens
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 576-3494
The Radiator Channel is used to secure and support the radiator assembly. This bracket ensures that the radiator is properly aligned and securely fixed to the engine frame of the equipment. It maintains the cooling system's efficiency by preventing vibrations that lead to misalignment and damage. The design includes mounting points and fastening features that allow for easy installation and adjustment as needed during maintenance operations.
Attributes:
• Provides structural integrity for the mounting area.
• Supports weight distribution for even load bearing.
• Resistant to vibrations and shocks, ensuring it remains properly positioned during operation.
Applications:
The Radiator Channel is located within the radiator assembly of equipment, securing the radiator in place to ensure proper alignment and stability.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 576-3494
-
Weight (kg): 23.68
-
Weight (lb): 52.205
-
Overall Length (mm): 2181
-
Overall Length (in): 85.87
-
Overall Height (mm): 258
-
Overall Height (in): 10.157
-
Hole Size (mm): 18, 13.5
-
Hole Size (in): 0.709, 0.531
-
Internal Thread: M8x1.25
-
Overall Width (mm): 197
-
Overall Width (in): 7.756
-
Thickness (mm): 4
-
Thickness (in): 0.16
-
Material: Alloy Mixed
