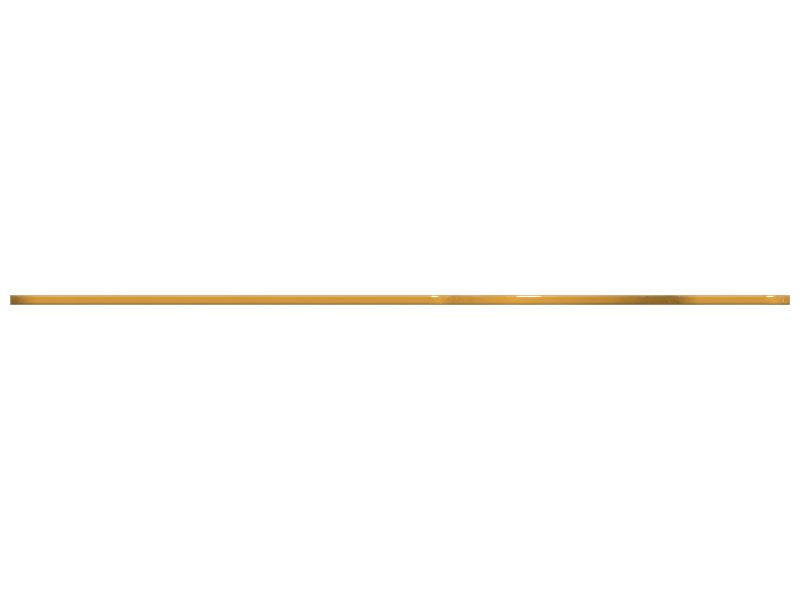

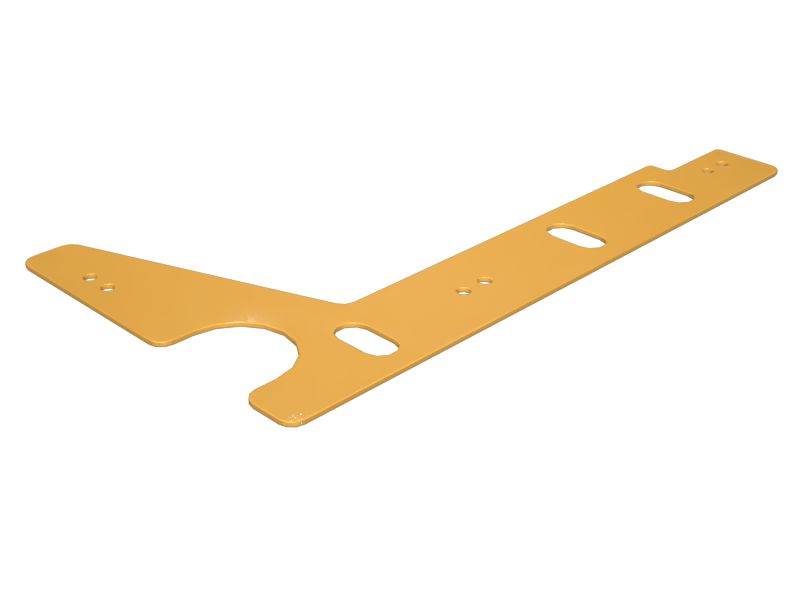

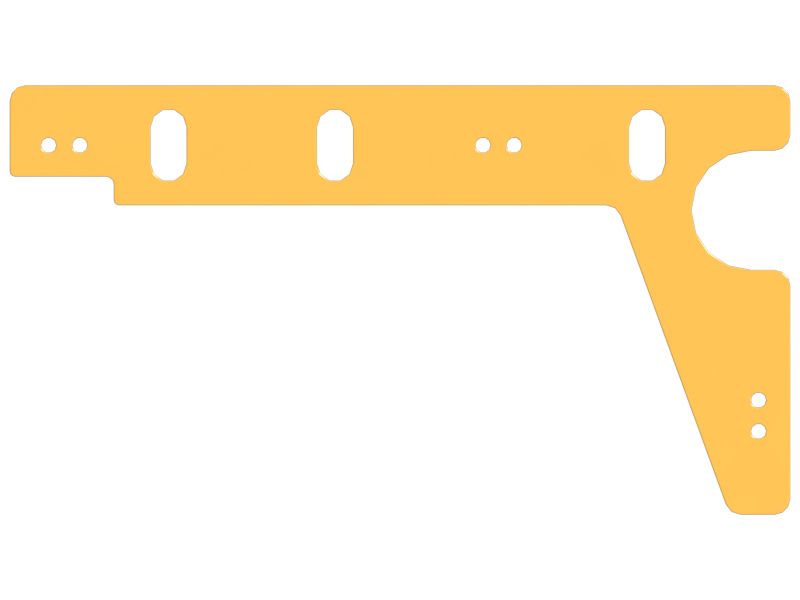

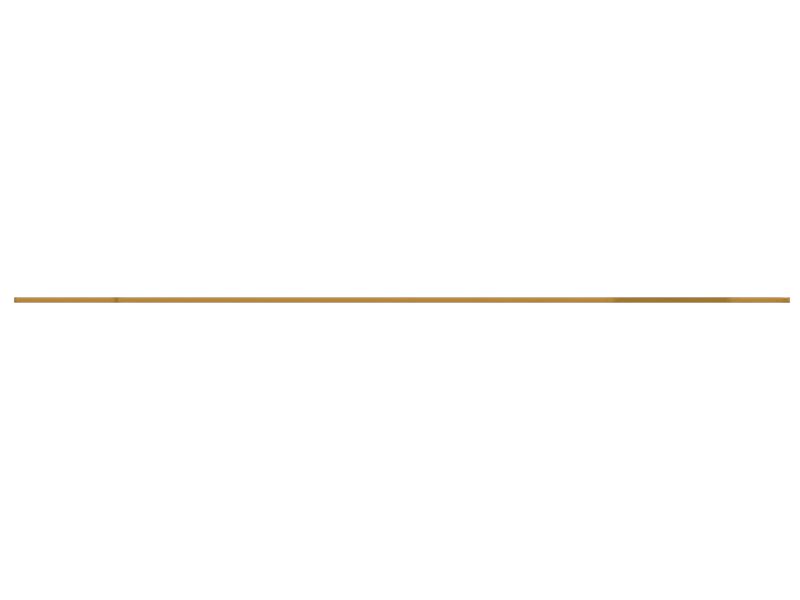

567-1590: Монтажная пластина
Опорная плита Cat® для корпуса двигателя, юбка противопожарного экрана, размеры: 300 X 165 X 2 мм
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 567-1590
Описание:
Плита (номер по каталогу 567-1590) крепится к юбке противопожарного экрана на корпусе двигателя и оснащается кабельными накладками для крепления дополнительных компонентов к противопожарному экрану.
Характеристики:
• Стальная опорная плита
• Цинковое покрытие
• Размер отверстия: 6 мм (0,24 дюйма), кабельные накладки, 6 мест
• Размер паза: 14 X 28 мм (0,6 X 1,1 дюйма), 3 места
• Длина: 300 мм (11,8 дюйма)
• Ширина: 165 мм (6,5 дюйма)
• Толщина материала: 3 мм (0,1 дюйма)
• Для использования с крепежными деталями M8 или размером 5/16 дюйма
• Отверстия с пазом для удобства монтажа
Применение:
Для получения дополнительной информации см. руководство владельца или обратитесь к местному дилеру Cat.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 567-1590
-
Материал: сталь,Углеродистая сталь
-
Покрытие: Оцинкованные
-
Высота (мм): 165
-
Длина (мм): 300
-
Ширина (мм): 165
-
Высота (дюймы): 6,5
-
Толщина материала (мм): 2
-
Толщина (мм): 2
-
Толщина материала (дюймы): 0,08
-
Размер отверстия (мм): 6 (6 шт.)
-
Длина (дюймы): 11,8
-
Ширина (дюймы): 6,5
-
Масса (кг): 0,25
-
Масса (фунты): 0,55
-
Толщина (дюймы): 0,1
-
Размер отверстия (дюймы): 0,2 (6 шт.)
