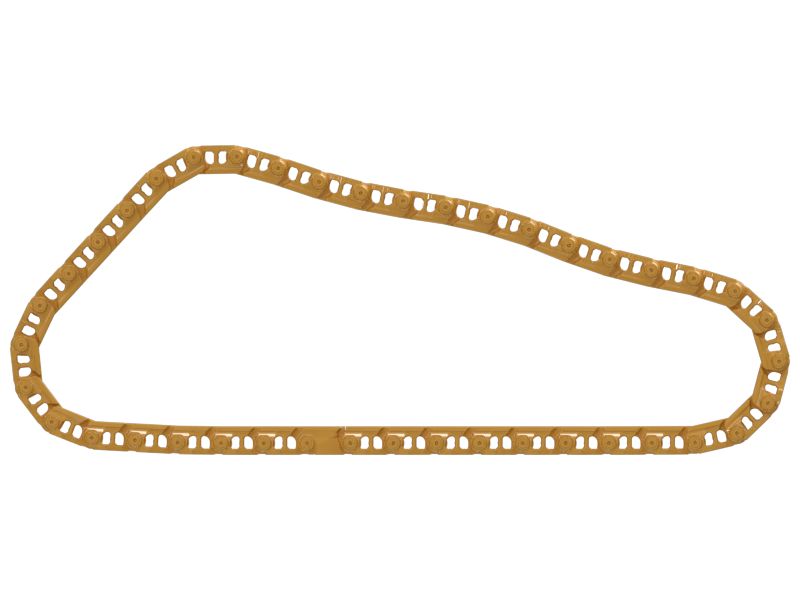

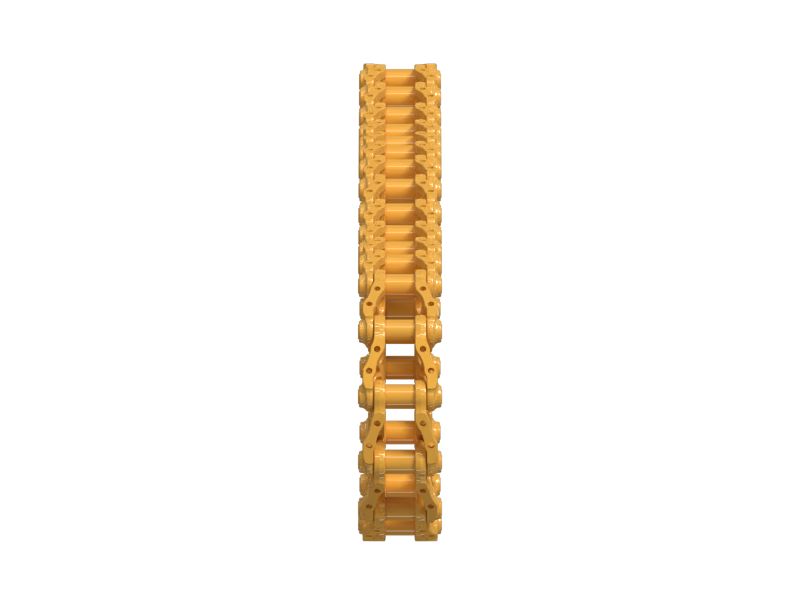

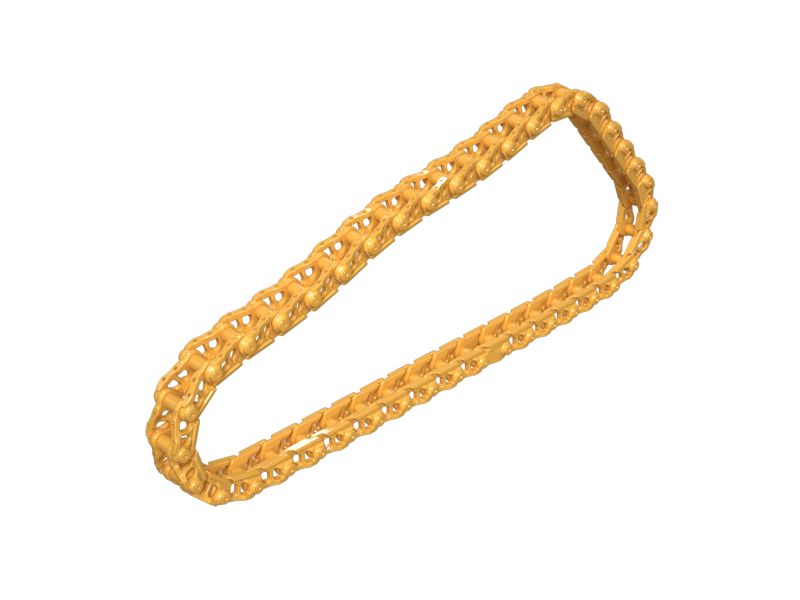

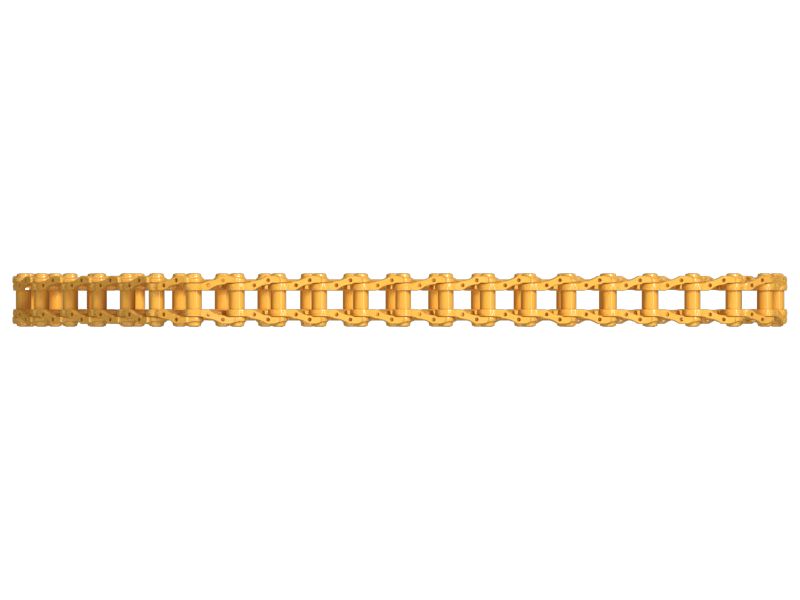

565-4421: Звено гусеницы
Звено гусеницы ходовой части Cat® (для особо тяжелых условий эксплуатации) с 41 соединением, смазкой
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 565-4421
Описание:
Гусеничное звено - это элемент ходовой части, соединяющий башмаки гусениц и образующий непрерывную гусеницу, которая обеспечивает движение машины по пересеченной местности. Звено гусеницы в сборе состоит из таких деталей, как стопор, втулка гусеничного звена, звено со стороны втулки, гусеничное звено, палец со стороны звена и болт замыкающего звена гусеничной ленты. Штифты и втулки позволяют звеньям поворачиваться и артикулироваться относительно друг друга, что позволяет гусенице приспосабливаться к неровностям почвы и сохранять сцепление с ней.
Характеристики:
• Имеет надежное уплотнение и внутреннюю систему смазки пальцев и втулок.
• Осевая фиксация пальцев является конструктивной особенностью, которая гарантирует, что пальцы остаются на месте даже при больших нагрузках и в экстремальных условиях эксплуатации.
• Равномерно распределяет нагрузку на башмаки гусеницы и на землю, обеспечивая сцепление и устойчивость.
Назначение:
Звено гусеницы используется для обеспечения лучшего сцепления и устойчивости во время движения гусеницы в ходовой части.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 565-4421
-
Размер болта (мм): M22
-
Количество гусеничных секций: 41
-
Масса (кг): 732,5
-
Шаг гусеничной ленты (дюймы): 7,99
-
Масса (фунты): 1614,89
-
Шаг гусеничной ленты (мм): 203
-
Grease Track Type: Not Applicable
-
Wear Sensor: No
-
Seal And Lube Type: SALT
-
Master Bolt Thread: M22
-
Track Stiffening System: Not Applicable
-
Master Link Type: 5 Tooth Master
-
Track Bolt Thread: M20
