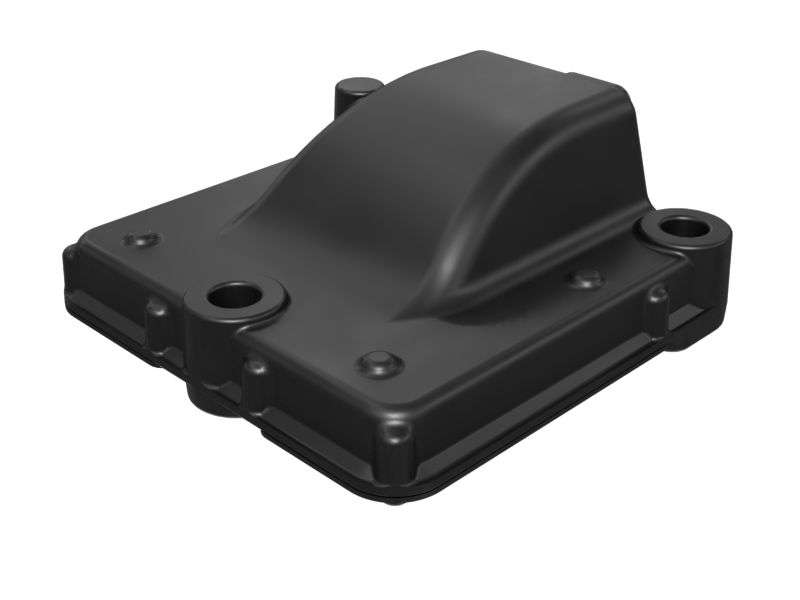

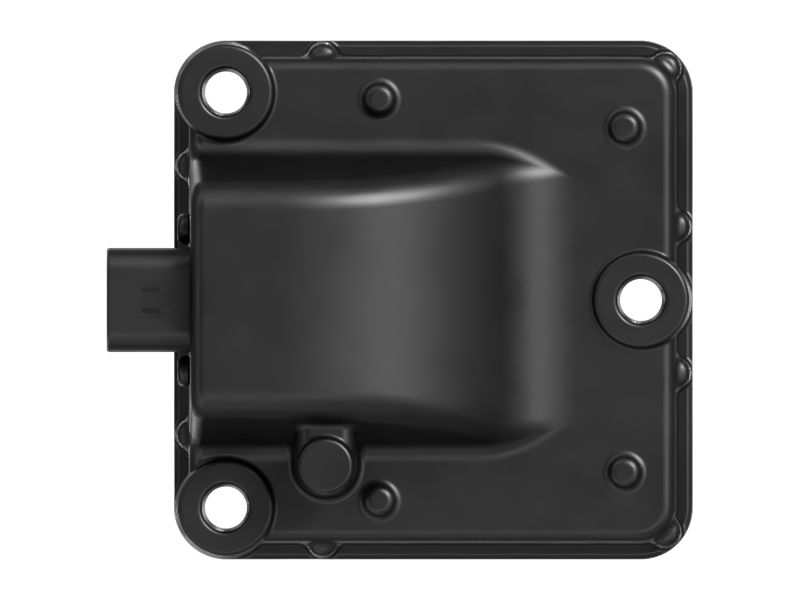

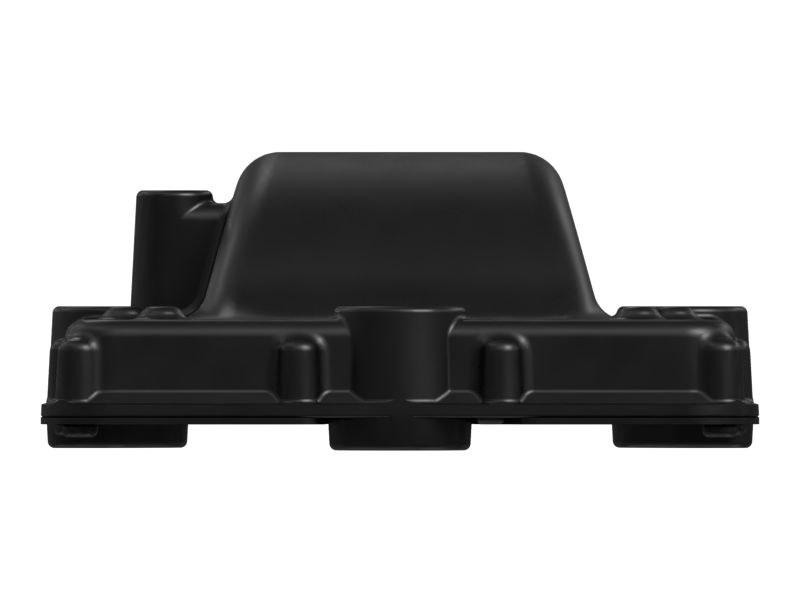

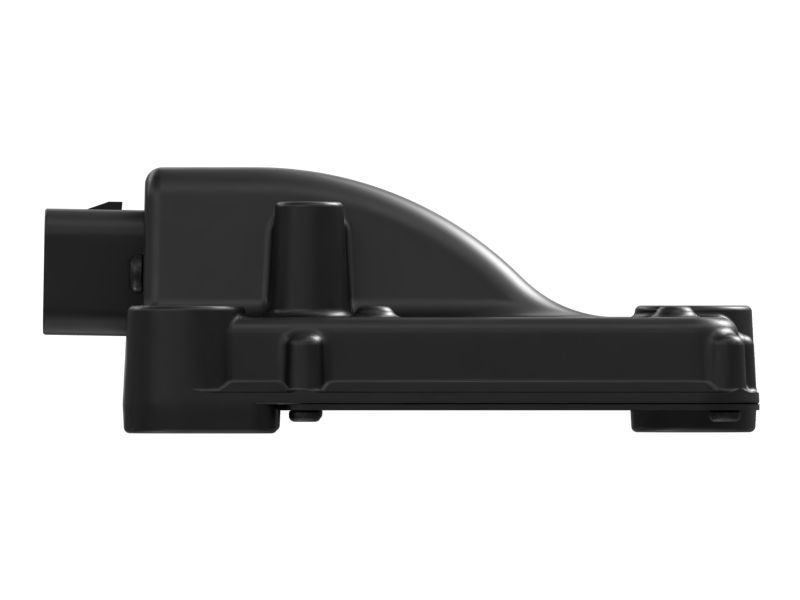

563-0598: Датчик положения блока инерциальных измерений
Датчик положения нижней секции головной части стрелы Cat® точно определяет положения для точной регу
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 563-0598
Описание:
Датчик положения в сборе для стрелы и рукояти для систем управления уровнем на машинах Cat.
Характеристики:
• Блок инерциальных измерений (IMU).
• Тип выхода: широтно-импульсная модуляция (ШИМ).
• Напряжение: 7–32 В.
• Тип разъема: 6-контактный AMPSEAL 16.
• Измеряет боковое ускорение, угол и угловую скорость крена, продольное ускорение, угол продольного наклона, скорость наклона, вертикальное ускорение и скорость рыскания.
Применение:
Датчики Cat предназначены для конкретного применения. За дополнительной информацией обратитесь к руководству пользователя или обратитесь к местному дилеру Cat.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 563-0598
-
Тип разъема: 6-контактаный разъем AMPSEAL 16
-
Напряжение (В): 7-32 В
-
Длина (мм): 110
-
Ширина (мм): 46
-
Высота (мм): 110
-
Длина (дюймы): 4,33
-
Ширина (дюймы): 1,81
-
Высота (дюймы): 4,33
-
Material: Alloy Aluminum
