Схемы деталей/узлов

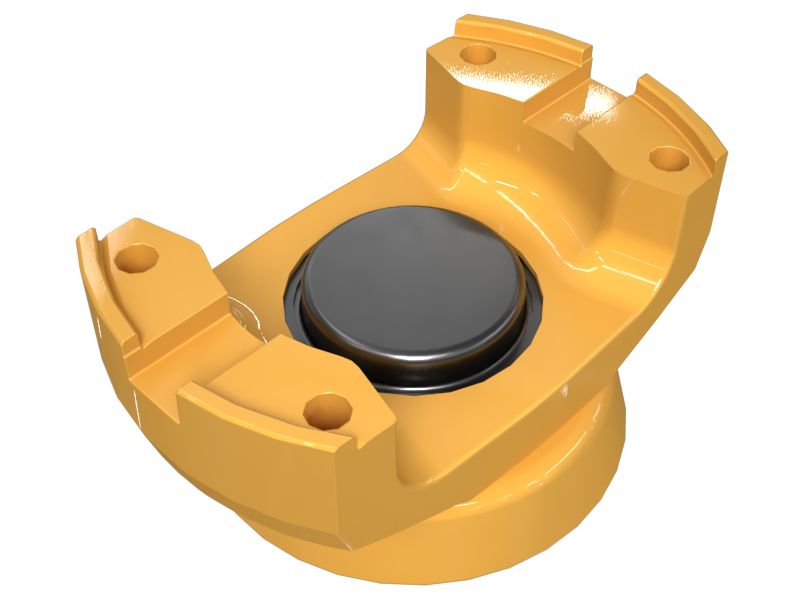

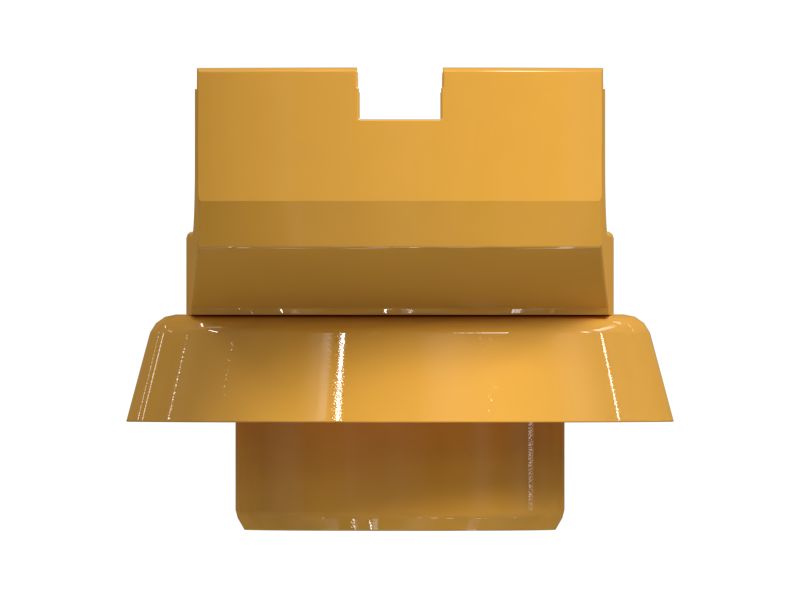

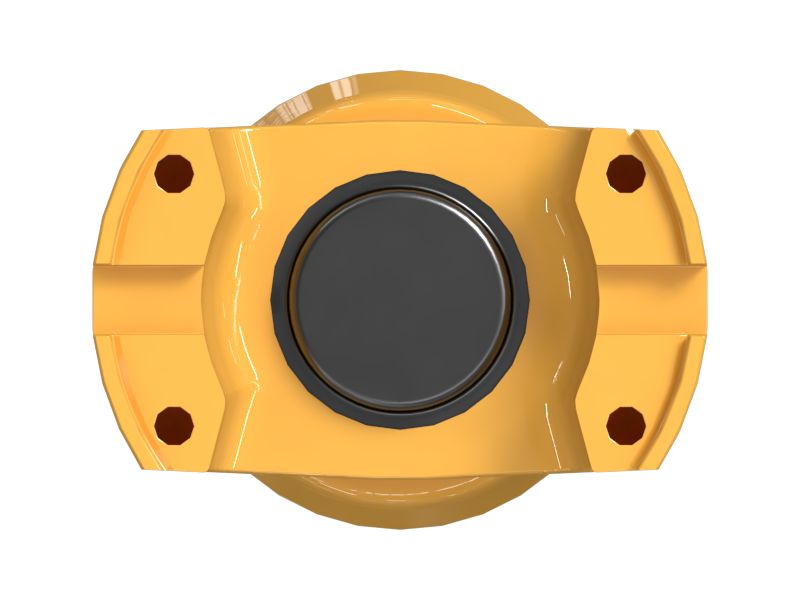

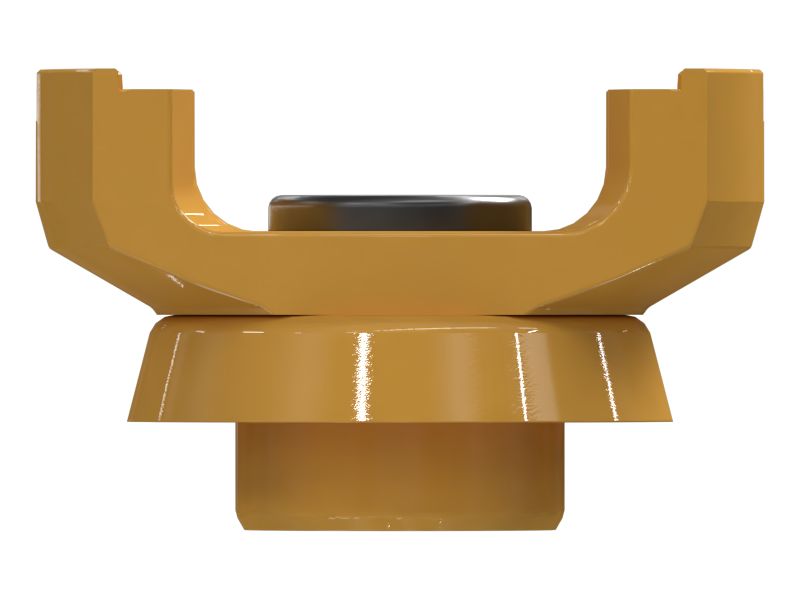

545-7195: Вилка крыла приводного вала

Вилка крыла Cat® 10C с ограждением

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 545-7195

Описание:
Вилка крыла 545-7195 предназначена для соединения с карданным шарниром, обеспечивая подачу мощности от дифференциала на мост на некоторых моделях продукции Cat.

Характеристики:
• Стальная вилка крыла 10C
• Внутренний шлиц с 40 зубьями
• Диаметр шлица основы: 55 мм (2,17 дюйма)
• Диаметр ограждения: 169,2 мм (6,66 дюйма)
• Ширина: 225,6 мм (8,88 дюйма)
• Высота: 142 мм (5,59 дюйма)
• Размер резьбы: M12, 4 отверстия

Применение:
Для получения дополнительной информации см. руководство владельца или обратитесь к местному дилеру Cat.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 545-7195

Диаметр (дюймы): 2,17 (основание шлица); 6,66 (кожух)
Диаметр (мм): 55 (основание шлица); 169,2 (кожух)
Высота (дюймы): 5,59
Высота (мм): 142
Материал: Закаленная сталь
Количество зубьев: 40 (внутренний)
Размер резьбы (мм): M12
Ширина (дюймы): 8,88
Ширина (мм): 225,6

Совместимые модели для номера по каталогу 545-7195
