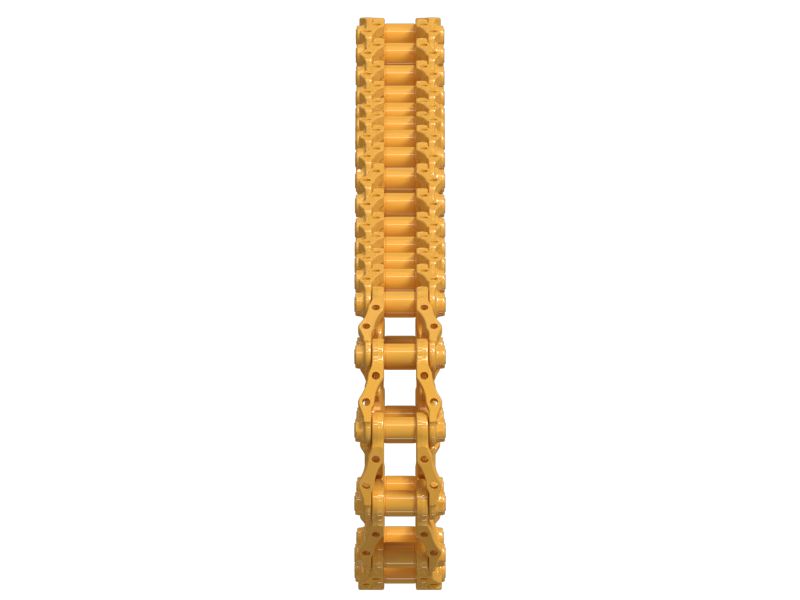

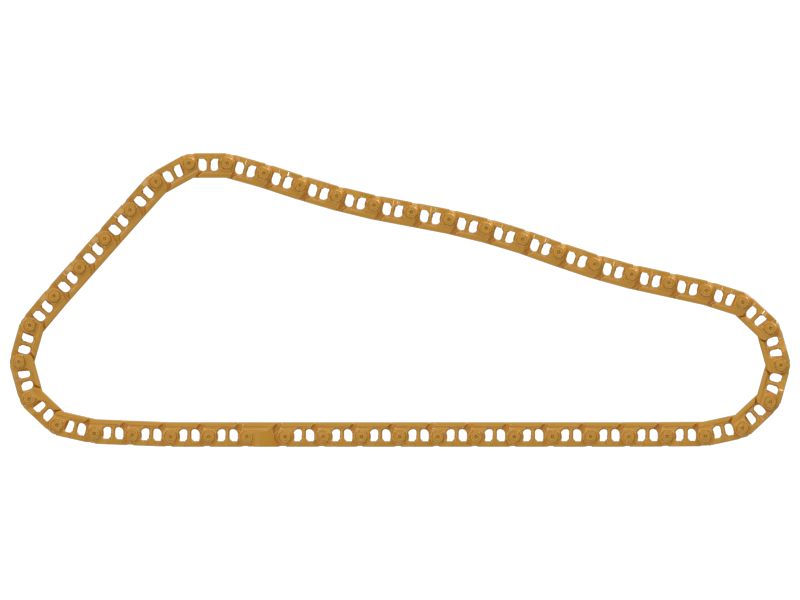

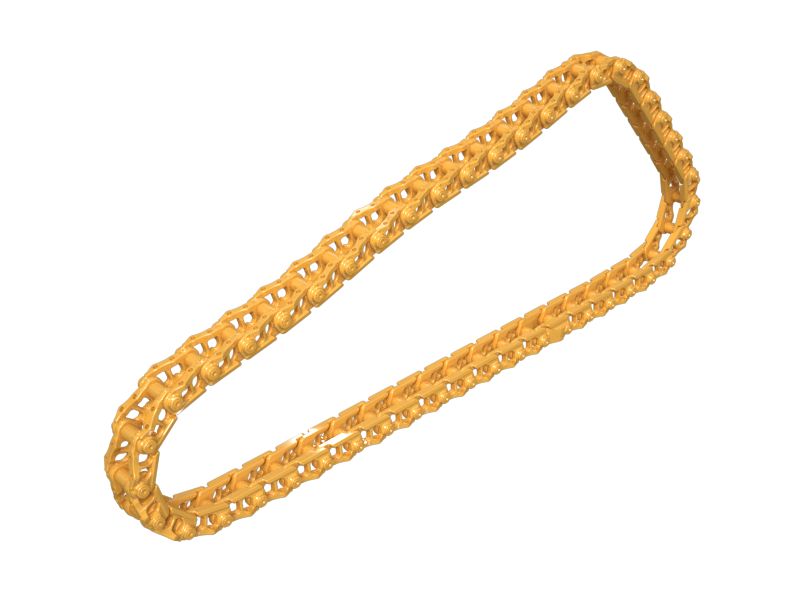

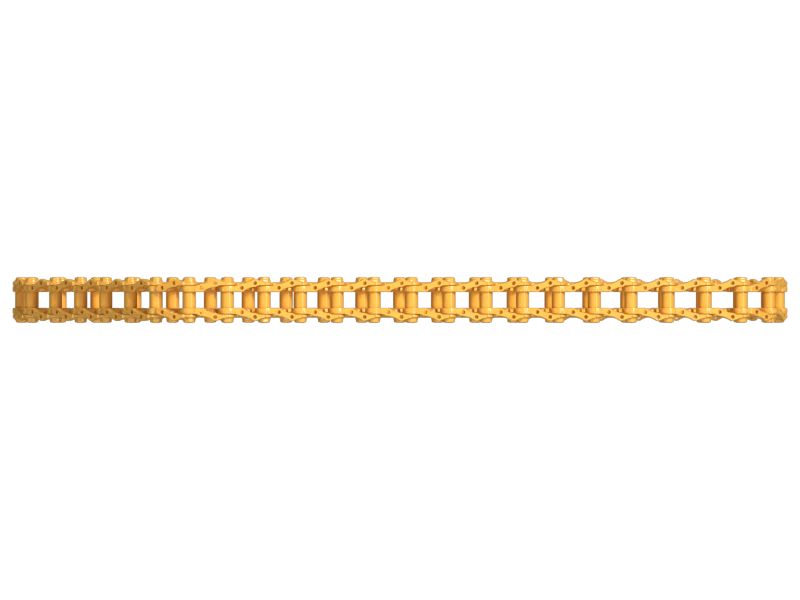

541-4630: Звено гусеницы
Звено гусеницы ходовой части Cat® с 46 соединениями, смазкой и осевой фиксацией пальцев
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 541-4630
Описание.
Гусеничное звено - это элемент ходовой части, соединяющий башмаки гусениц и образующий непрерывную гусеницу, которая обеспечивает движение машины по пересеченной местности. Звено гусеницы в сборе состоит из таких деталей, как стопор, втулка гусеничного звена, звено со стороны втулки, гусеничное звено, палец со стороны звена и болт замыкающего звена гусеничной ленты. Штифты и втулки позволяют звеньям поворачиваться и артикулироваться относительно друг друга, что позволяет гусенице приспосабливаться к неровностям почвы и сохранять сцепление с ней.
Характеристики:
• Штифты и втулки герметично защищены от грязи и мусора и смазываются изнутри.
• Принудительное крепление штифтов гарантирует, что они надежно останутся на месте даже при больших нагрузках и экстремальных условиях эксплуатации.
• Выдерживает высокие нагрузки и напряжения в процессе эксплуатации.
Назначение:
Гусеничное звено используется при сборке гусеницы в ходовой части для передачи мощности от двигателя к его гусеницам.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 541-4630
-
Количество гусеничных секций: 46
-
Размер болта (дюймы): 4-Mar
-
Масса (кг): 592,2
-
Шаг гусеничной ленты (дюймы): 7,48
-
Масса (фунты): 1305,58
-
Шаг гусеничной ленты (мм): 190
-
Grease Track Type: Not Applicable
-
Wear Sensor: No
-
Seal And Lube Type: SALT
-
Master Bolt Thread: 0.75
-
Track Stiffening System: Not Applicable
-
Master Link Type: 5 Tooth Master
-
Track Bolt Thread: 0.75
