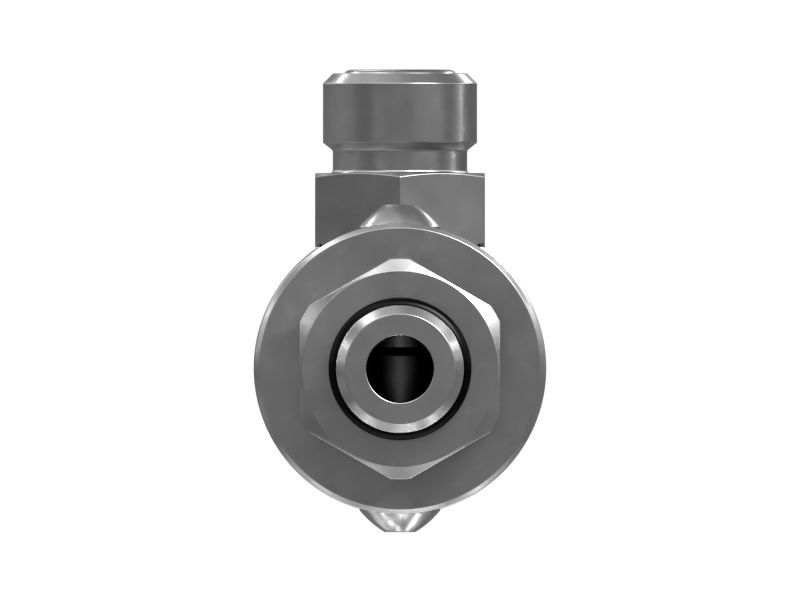

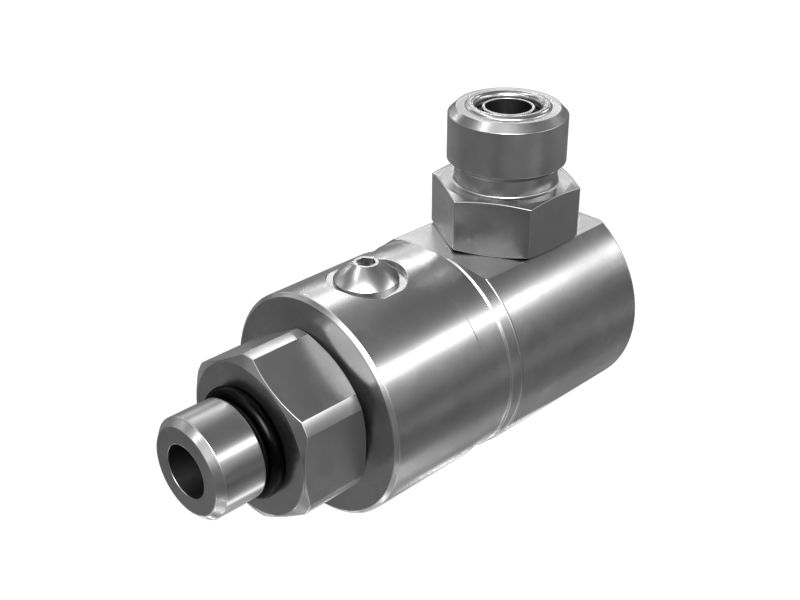

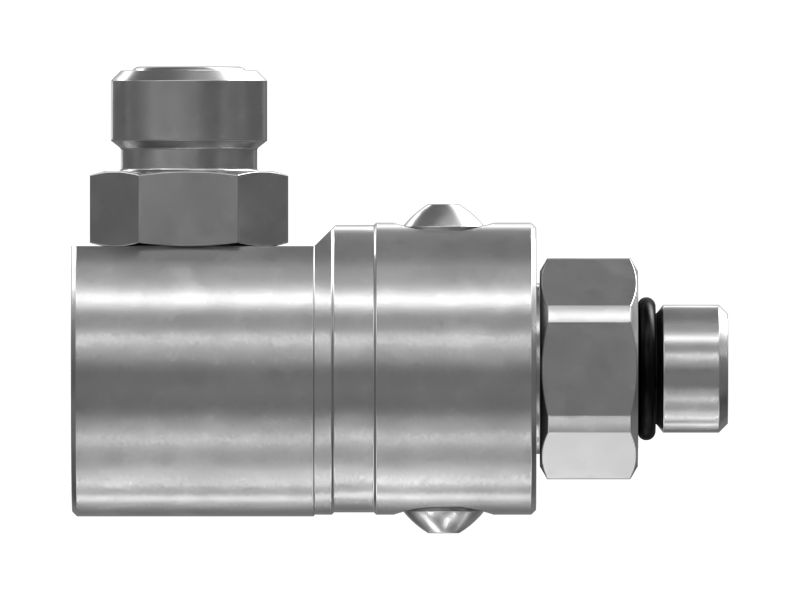

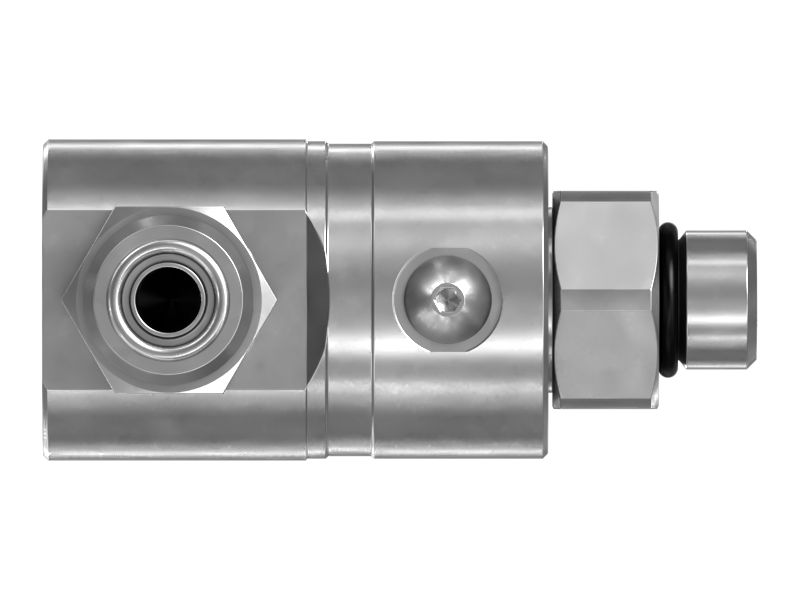

539-1421: Шарнирный узел
Поворотный узел Cat® (комплект муфт)
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 539-1421
Описание.
Поворотные узлы Cat® обеспечивают соединение с жидкостными линиями, обеспечивая возможность вращения вокруг оси поворота. Переходники системы перекачки жидкости соответствуют самым высоким стандартам качества и надежности. Они изготавливаются в точном соответствии с допусками для обеспечения герметичности соединений. Каждый переходник Cat системы перекачки жидкости соответствует отраслевым стандартам (или превышает их) по рабочему давлению, сборочному моменту затяжки и защите от коррозии, чтобы обеспечить долговечность и надлежащую работу машины.
Узел состоит из поворотного соединения, уплотнительного кольца STOR и уплотнительного кольца ORFS.
Применение.
Поворотные узлы Cat® предназначены для соединения с другими компонентами жидкостной системы с помощью шлангов и трубок. Для получения дополнительных сведений см. руководство пользователя или обращайтесь к местному дилеру компании Cat.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 539-1421
-
Высота (дюймы): 1,95
-
Габаритная длина (мм): 72,8
-
Высота (мм): 49,5
-
Габаритная длина (дюймы): 2,9
-
Общая высота (мм): 49,5
-
Общая высота (дюймы): 1,9
-
Длина (дюймы): 2,87
-
Габаритный диаметр (мм): 32,8
-
Длина (мм): 72,8
-
Габаритный диаметр (дюймы): 1,3
-
Ширина (дюймы): 1,29
-
Размер шестиугольника (мм): 22,23
-
Ширина (мм): 32,8
-
Размер шестиугольника (дюймы): 0,9
-
Масса (кг): 0,048
-
Масса (фунты): 0,1
-
Material: Alloy Zinc,Carbon Steel,Alloy Steel
