524-3188: Башмак траковой ленты

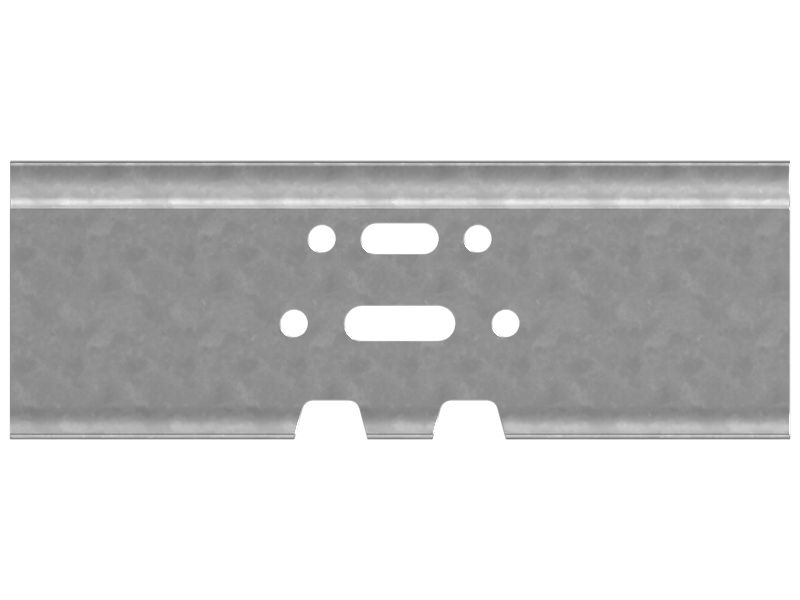

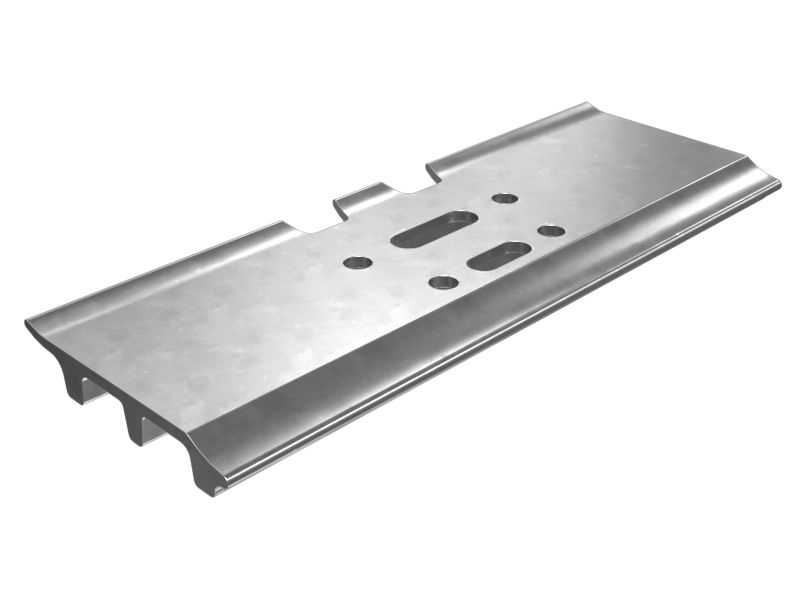

Башмак траковой ленты (тройной грунтозацеп, прорезь)

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 524-3188

Описание.
Башмаки траковой ленты обеспечивают движение и сцепление с дорогой, а также защиту звеньев в сборе.

Характеристики.
• Башмаки траковой ленты с тройными грунтозацепами имеют меньший уровень проникновения в грунт и сцепления, чем башмаки с одиночными грунтозацепами, однако обладают лучшей маневренностью. Тройные грунтозацепы являются стандартными на гусеничных погрузчиках и экскаваторах, имея меньшее вращающее сопротивление и большую маневренность.
• Башмаки траковой ленты с отверстием снабжены горизонтальными прорезями между болтами, обеспечивающей пространство для вытеснения уплотнительного материала, обладающего пластической деформацией.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 524-3188

Размер болта (мм): M24
Тип башмака: Тройные грунтозацепы
Ширина башмака (дюймы): 27,56
Ширина башмака (мм): 700
Шаг гусеничной ленты (дюймы): 8,50
Шаг гусеничной ленты (мм): 216
Clipped: No
Hole Type: Slotted
Joint Type: Regular
Master Bolt Thread: None
Offset: None
Track Stiffening System: None
ARM: No
Number of Grousers: Triple
Material: Carbon Steel,Boron Steel
Track Bolt Thread: M24
