524-3184: Башмак траковой ленты

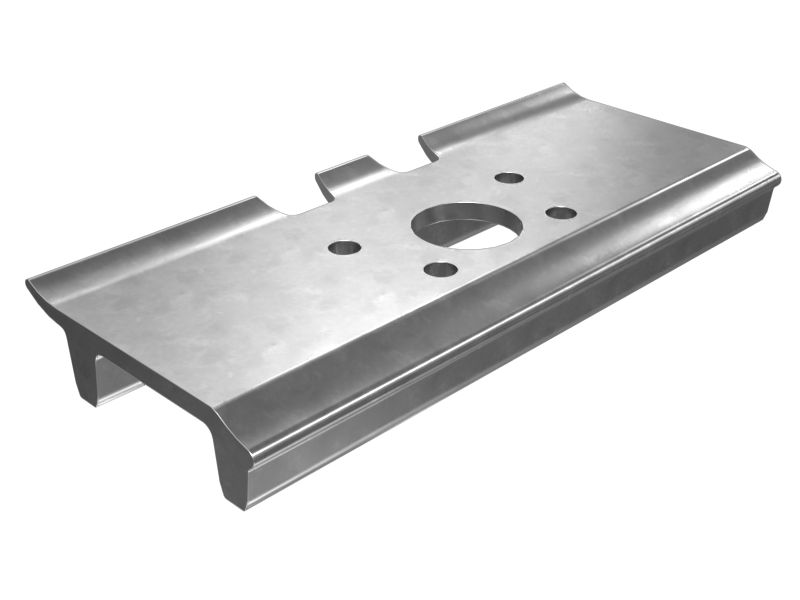

Башмак гусеничной ленты (двойной грунтозацеп) (центральное отверстие)

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 524-3184

Описание.
Башмаки гусеничной ленты обеспечивают движение и сцепление с дорогой, а также защиту звеньев гусениц.

Характеристики.
• Башмаки гусеничной ленты с двойными грунтозацепами имеют меньший уровень проникновения в грунт и сцепления, чем башмаки с одиночными грунтозацепами, однако обладают лучшей маневренностью. Башмаки с двойными грунтозацепами стандартно применяются на гусеничных погрузчиках и экскаваторах, так как меньше препятствуют повороту и отличаются более высокой маневренностью.

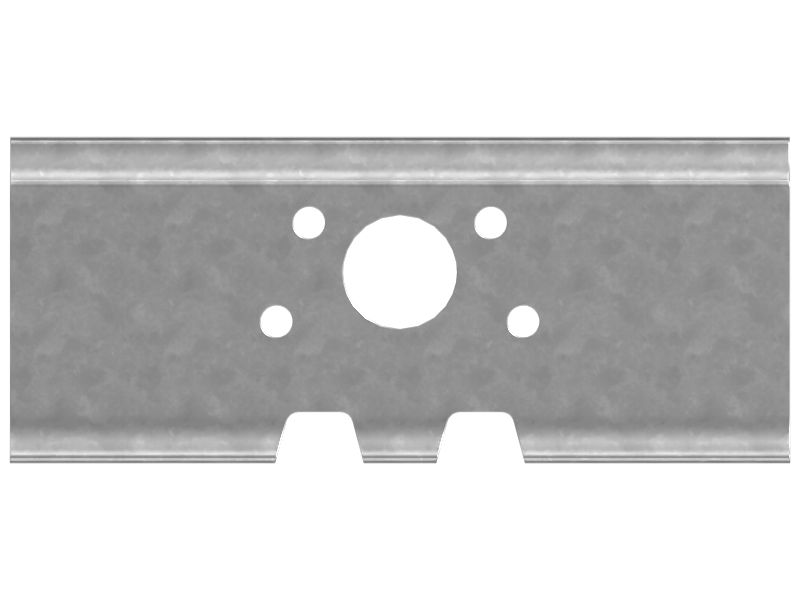

• Башмаки гусеничной ленты с центральным отверстием имеют круглое отверстие между болтами, обеспечивающее пространство для вытеснения пластичного уплотнительного материала.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 524-3184

Размер болта (мм): M24
Тип башмака: С двойным грунтозацепом
Ширина башмака (дюймы): 23,62
Ширина башмака (мм): 600
Шаг гусеничной ленты (дюймы): 8,50
Шаг гусеничной ленты (мм): 216
Clipped: No
Hole Type: Round
Joint Type: Regular
Master Bolt Thread: None
Offset: None
Track Stiffening System: None
ARM: No
Number of Grousers: Double
Material: Boron Steel,Carbon Steel
Track Bolt Thread: M24
