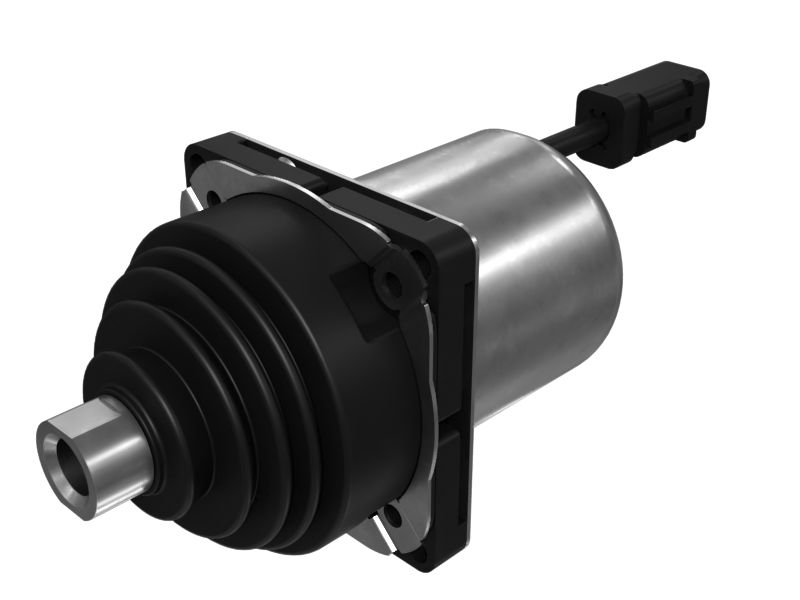

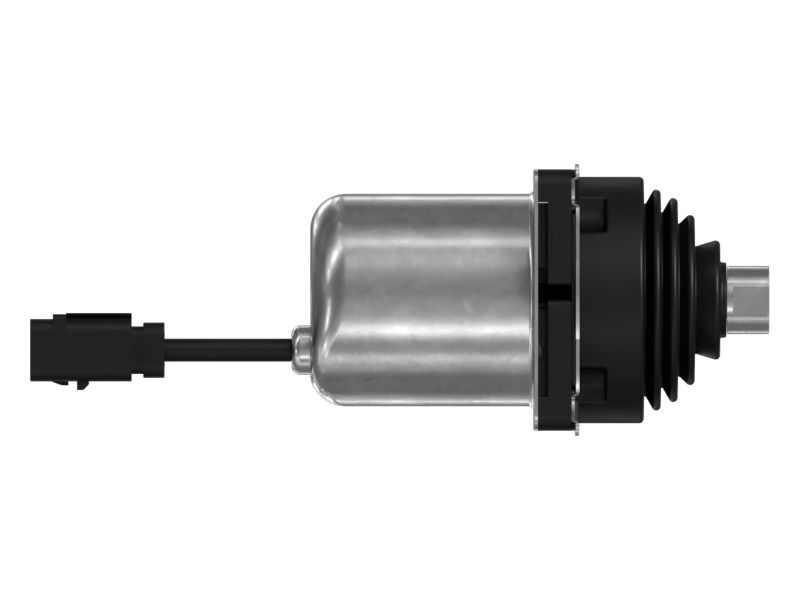

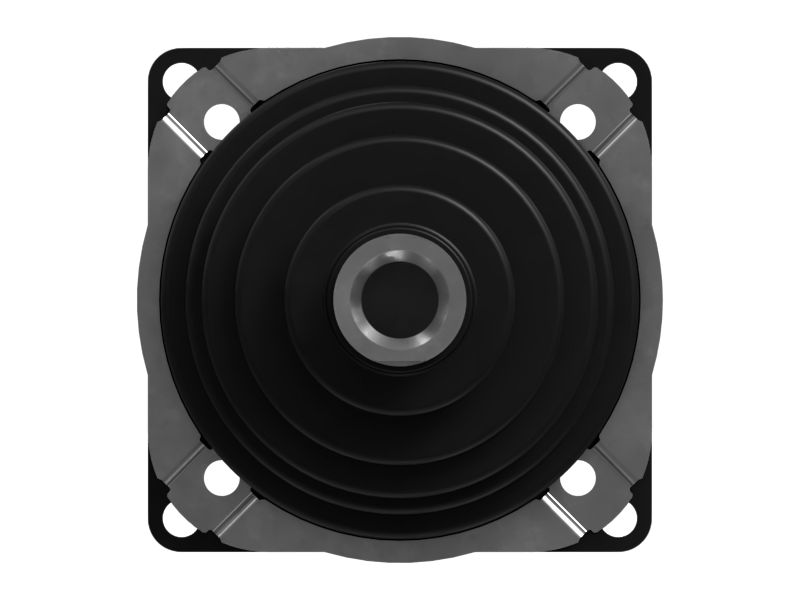

520-1347: Управление рукояткой джойстика
Нижняя джойстиковая рукоятка управления Cat®, используемая в кабине оператора
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 520-1347
Описание:
Рукоять управления содержит компоненты для определения угла наклона рукояти и отправки сигнала угла наклона рукояти для точного управления конкретными функциями оборудования Cat для тяжелых условий эксплуатации.
Характеристики:
• Узел управления на джойстике с кожухом и монтажной пластиной.
• Напряжение питания: 7,6–12,6 В пост. тока.
• Выходной сигнал: с широтно-импульсной модуляцией (ШИМ).
• 6-контактный разъем.
Применение:
Для получения дополнительной информации обратитесь к руководству пользователя или к местному дилеру Cat.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 520-1347
-
Тип разъема: 6-контактный разъем AMPSEAL 16
-
Длина провода (мм): 200
-
Длина (мм): 96
-
Ширина (мм): 96
-
Высота (мм): 162
-
Длина провода (дюймы): 7,9
-
Длина (дюймы): 3,8
-
Ширина (дюймы): 3,8
-
Высота (дюймы): 6,4
-
Material: Alloy Steel
