508-9591: Шарнир в сборе

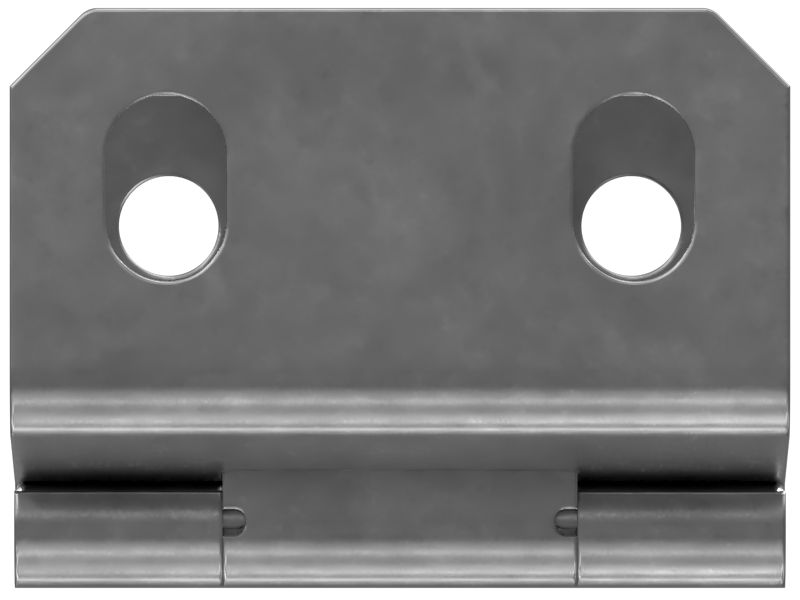

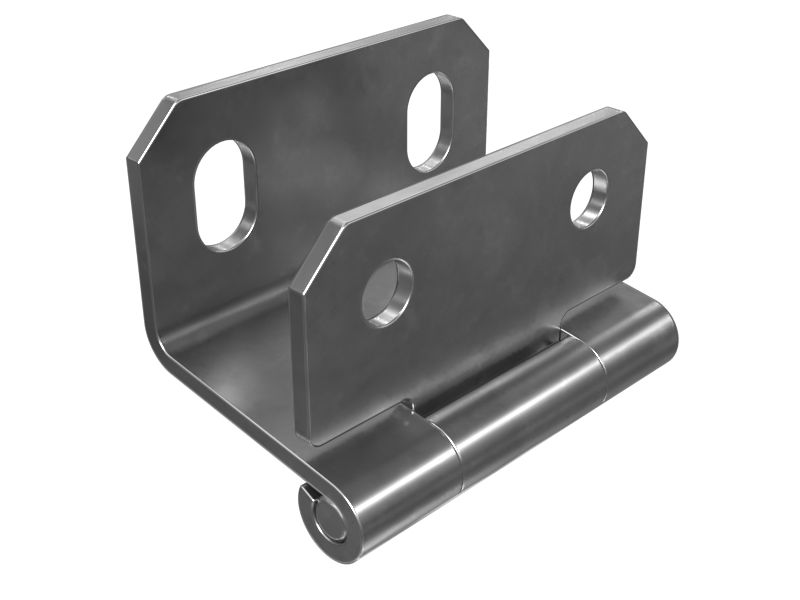

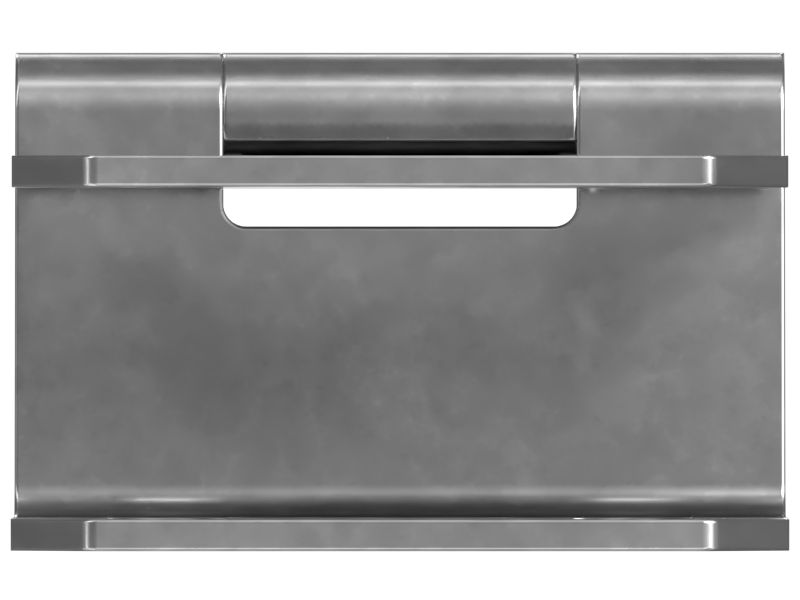

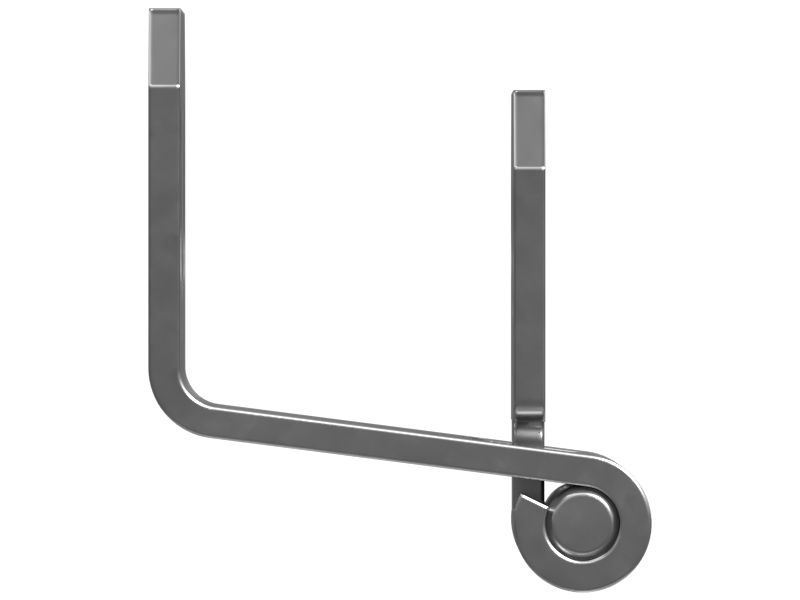

Шарнир Cat® в сборе (блок двери)
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 508-9591
Описание.
Сменный шарнир Cat в сборе для дверных окон кабины оператора в машинах Cat.
Характеристики.
• Узел содержит стальные пластины шарниров, ось шарнира, шайбы и приварные гайки.
• Предусмотрены шлицевые монтажные отверстия для простоты сборки.
• Соответствует требованиям RoHS.
Применение.
Для получения дополнительных сведений см. руководство пользователя или обращайтесь к местному дилеру компании Cat.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 508-9591
-
Материал: Сталь
-
Покрытие: Оцинкованные
-
Длина (мм): 100
-
Ширина (мм): 64,35
-
Высота (мм): 74,8
-
Толщина (мм): 4
-
Размер отверстия (мм): 13
-
Совместимые размеры болтов (мм): M12
-
Длина (дюймы): 3,937
-
Ширина (дюймы): 2,533
-
Высота (дюймы): 2,945
-
Толщина (дюймы): 0,157
-
Размер отверстия (дюймы): 0,511
-
Совместимые размеры болтов (дюймы): 1/2-13
