505-3887: Глухая муфта

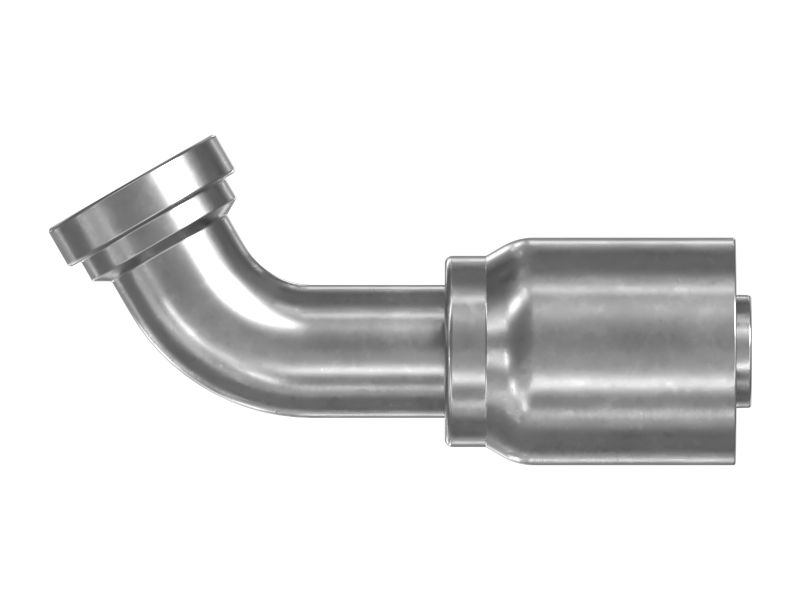

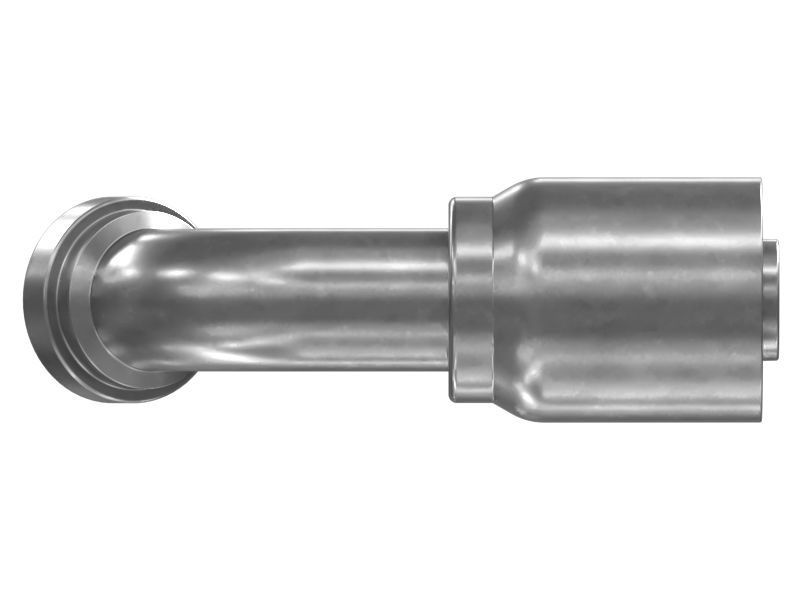

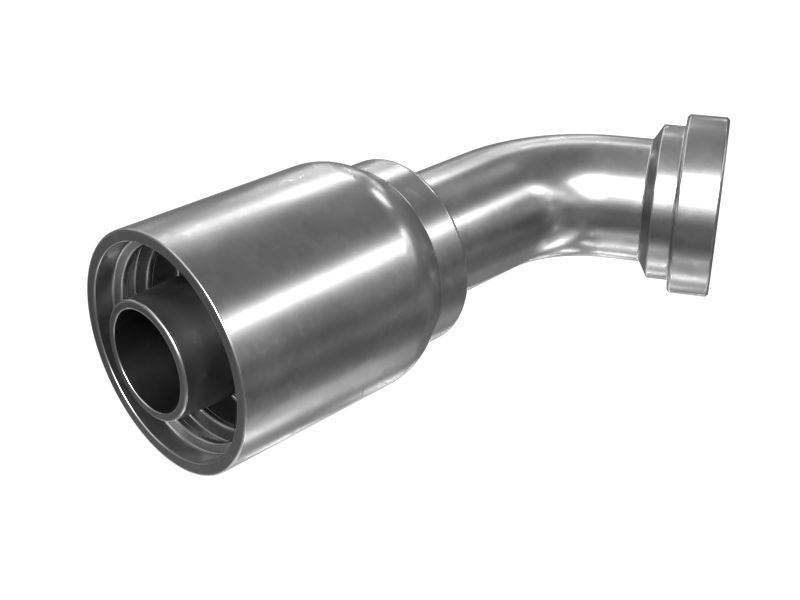

Спиральная глухая муфта Cat® XN с фланцем — с углом 60 градусов

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 505-3887

Спиральные глухие муфты Cat превосходят требования SAE/ISO, обеспечивая максимальную надежность шлангов и соединений

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 505-3887

Разъем: Неразъемное соединение
Материал: СТАЛЬ
Покрытие: Оцинкованные
Форма: 60 град.
Тип разъема: ФЛАНЕЦ CAT, ТИПОРАЗМЕР -24
Длина понижения (мм): 56
Длина понижения (дюймы): 2,2
Длина (мм): 205
Длина (дюймы): 8,07
Коэффициент срезания (мм): 122
Коэффициент срезания (дюймы): 4,8
Рекомендуемый размер шланга (мм): 38,1
Рекомендуемый размер шланга (дюймы): 1,5
Совместимые материалы: SAE 100R13, SAE 100R15
Тип уплотнения: Нитрилкаучук 1P-3705, фторкаучук 235-2476
Описание: Глухая муфта 24ХN6
Назначение: Глухая муфта для использования с гидравлическим ш
