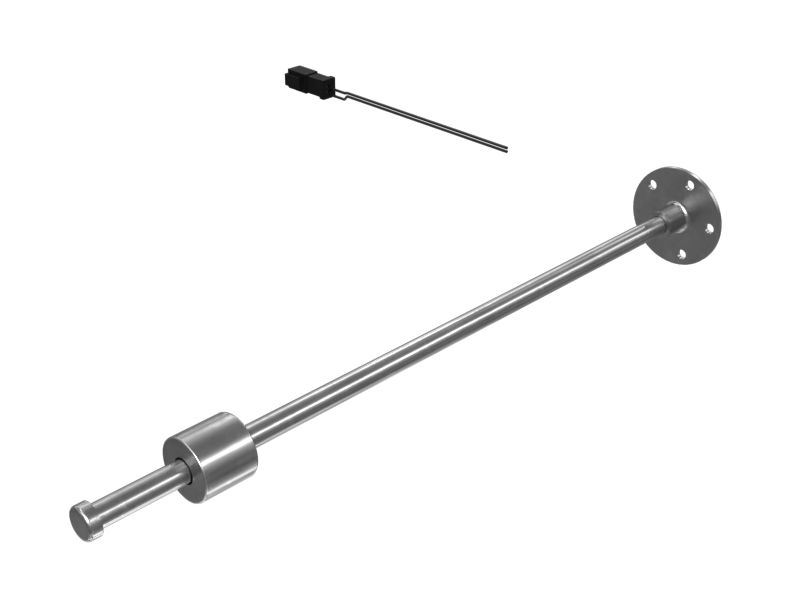

503-8698: Датчик уровня топлива

Описание:
Пассивные датчики Cat не требуют внешнего электропитания. Все электрические компоненты изолированы от топлива, что обеспечивает высокую надежность и долговечность в любых условиях. Выходной сигнал представляет собой переменное сопротивление, основанное на перемещении поплавка в колонке с уровнем топлива. Обычно используется подтягивающая схема, которая помогает диагностировать проблемы с проводами и датчиками. Для обеспечения виброустойчивости и коррозионной стойкости используется трубчатый узел из нержавеющей стали.

Характеристики:
• Простой дизайн
• Достоверный
• Конфигурация с верхним креплением (5 отверстий)
• Резистивный выход (диапазон 30–244,4 Ом).
• Диапазон перемещения поплавка: 470 мм (18,5 дюйма).
• Поплавок с сердцевиной из пеноматериала NBR.

Применение:
• Большинство внедорожной техники Cat
• Уровень топлива (дизельное топливо, дизельное биотопливо, JP-8, DEF)
• Стальные или пластиковые резервуары
• Датчики уровня Cat зависят от области применения или резервуара. Для получения дополнительной информации обратитесь к руководству пользователя или к местному дилеру Cat.

• Длина провода (мм): 400

• Тип разъема: 2 контакта DT

• Диаметр фланца (мм): 69

• Длина провода (дюймы): 15,75

• Диаметр фланца (дюймы): 2,7

• Material: Carbon Steel
