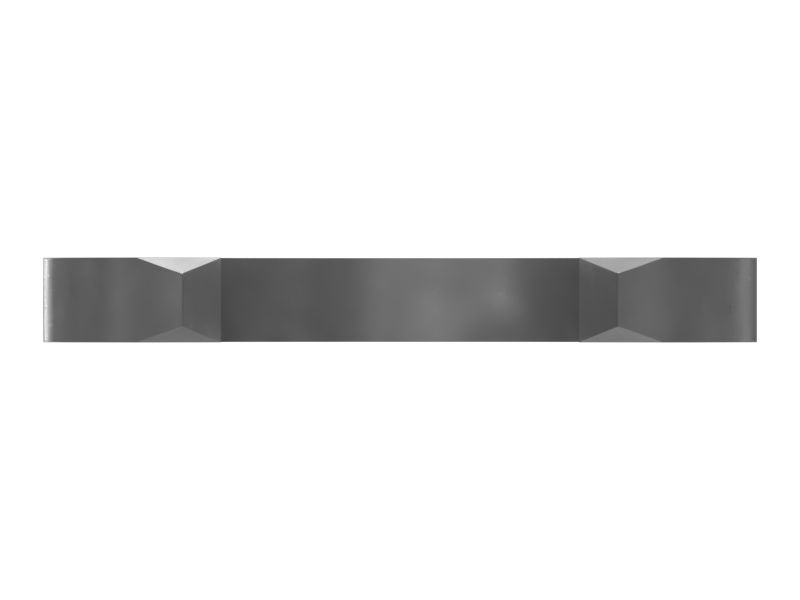

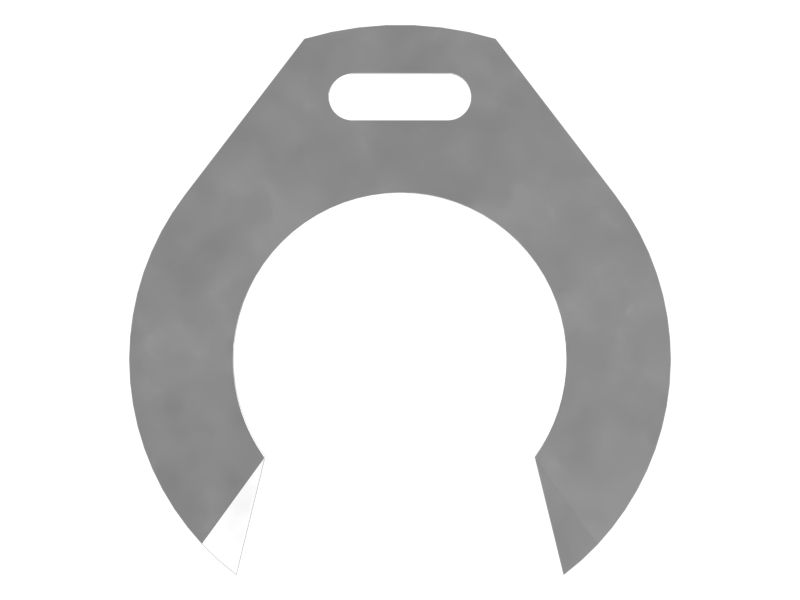

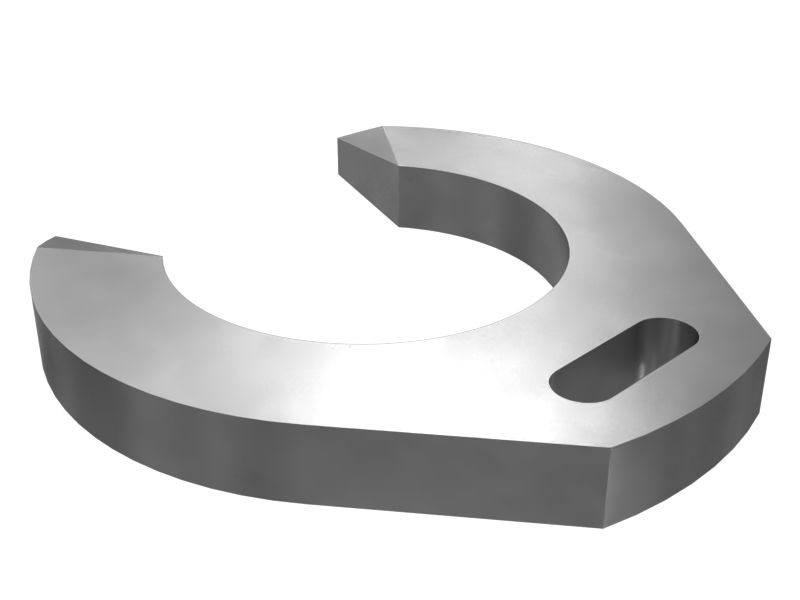

502-2491: Заглушка с защелкой WEO шириной 4 мм

Описание.
Заглушка с защелкой WEO обладает защелкой и функцией самовыравнивания, что упрощает ее фиксацию в гидравлических компонентах. Обеспечивает простоту подсоединения и разъединения фитингов WEO. Убедитесь, что стопорная защелка на месте, а кольцо разблокировки свободно перемещается в канавке. Заглушка вставляется в гнездо таким образом, чтобы захваты выталкивались наружу. Заглушка вставляется до тех пор, пока стопорные защелки не коснутся гнезда. Когда заглушка извлекается наружу, ее внешний фланец соединяется с кольцом разблокировки и отводит его назад, предотвращая блокировку захватов и позволяя полностью извлечь заглушку.

Характеристики:
• Подходит для деталей шлангов c размером резьбы 3/4" под маркировкой Dash 12.
• Изготовлены в соответствии с точными техническими характеристиками и отличаются долговечностью, надежностью и высокой производительностью.
• Деталь красного цвета.

Назначение:
Заглушка с защелкой WEO применяется в муфте в сборе в составе системы быстрого отсоединения Quick Disconnect.

• Внутренний диаметр (дюймы): 0,83

• Внутренний диаметр (мм): 21

• Длина (дюймы): 1,35

• Длина (мм): 34,5

• Описание материала: Ацетанопластик

• Толщина (дюймы): 0,16

• Толщина (мм): 4

• Material: Acetal Plastic
