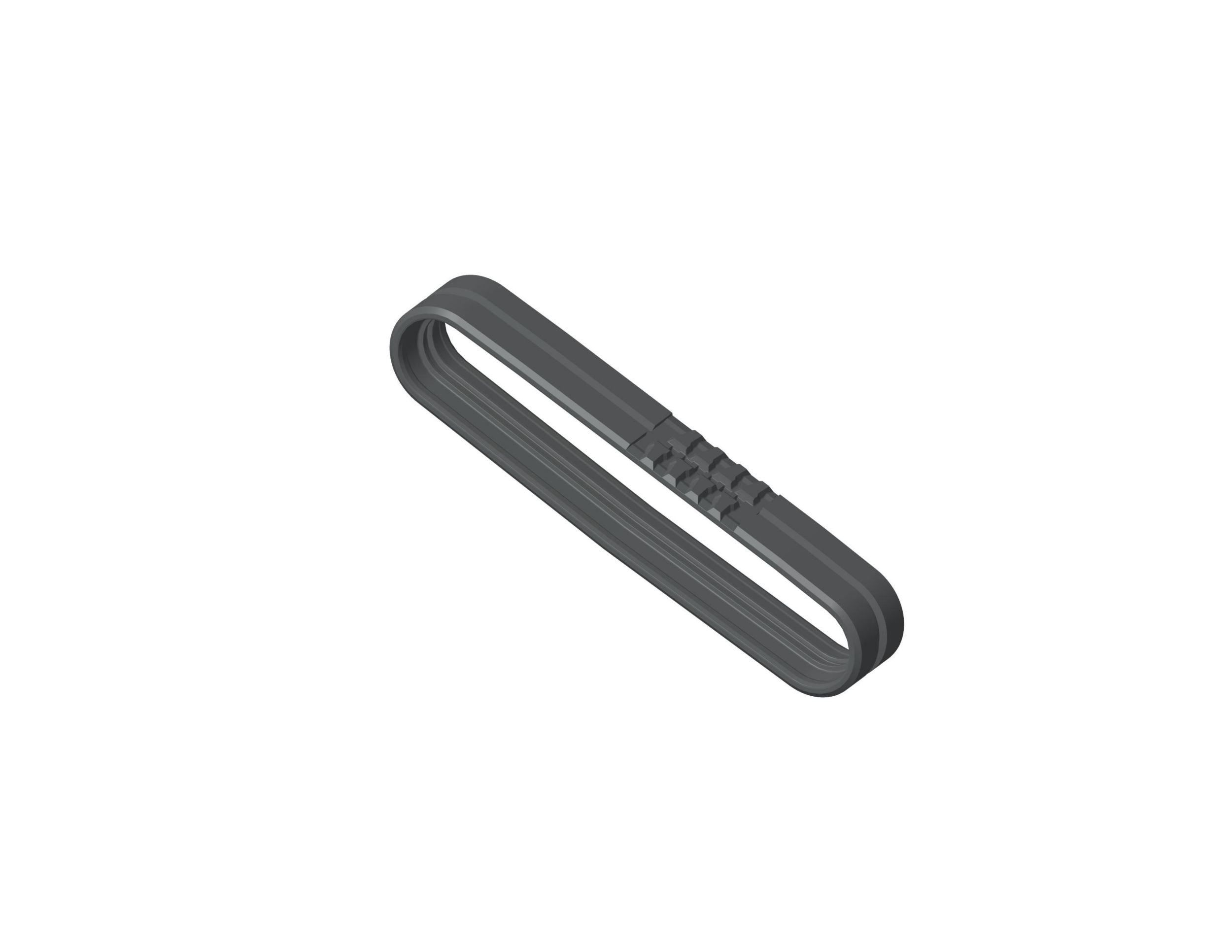

501-5017: Гусеничная лента

Установка гусениц Cat® в сборе (резиновая гусеничная лента общего назначения)

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 501-5017

Описание.
Резиновые гусеничные ленты Cat®, приводимые в движение ведущим колесом и бортовым редуктором, поддерживают вес машины и представляют рабочую поверхность для машин Cat.
Предел прочности при растяжении стального корда: 9800 Н/шт.
Количество стальных кордов: 44+/–4 шт.
Допуск шага основной части: +/–2 мм.
Толщина основной части гусеницы: 40 мм.
Идентификационная часть: 44,5 мм.
Структура стального корда: спиральная.

Применение.
Для получения дополнительных сведений см. руководство пользователя или обращайтесь к местному дилеру компании Cat.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 501-5017

Ширина (мм): 400
Габаритная длина (мм): 2581
Track Features: Tread Pattern-Block
Габаритная длина (дюймы): 101,6
Ширина (дюймы): 15,75
Габаритная ширина (мм): 400
Шаг (мм): 73
Габаритная ширина (дюймы): 15,7
Шаг (дюймы): 2,85
Общая высота (мм): 543,5
Общая высота (дюймы): 21,4
Шаг гусеничной ленты (мм): 72,5
Шаг гусеничной ленты (дюймы): 2,9
Длина окружности (мм): 5510
Длина окружности (дюймы): 216,9
Материал: Литое железо
Прибл. масса (кг): 234
Прибл. масса (фунты): 515,9
