Схемы деталей/узлов

500-8871: РОЗЕТКА В СБОРЕ

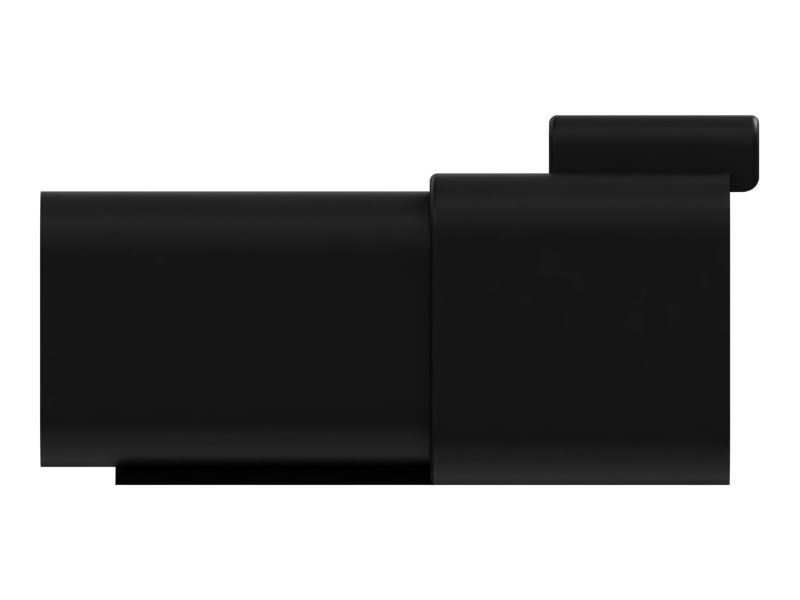

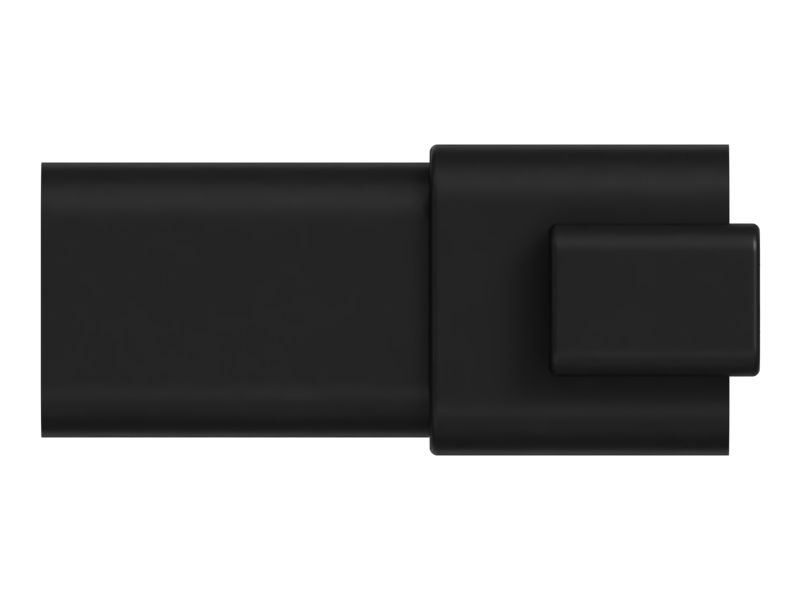

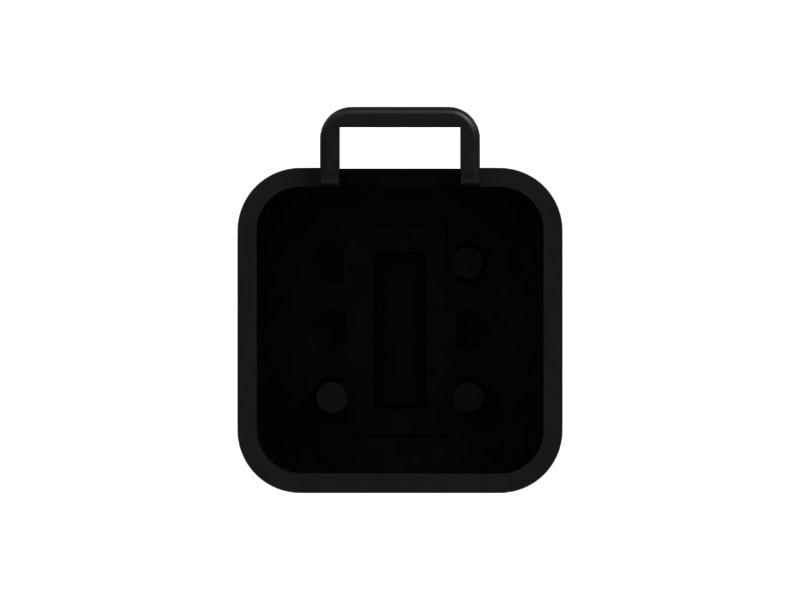

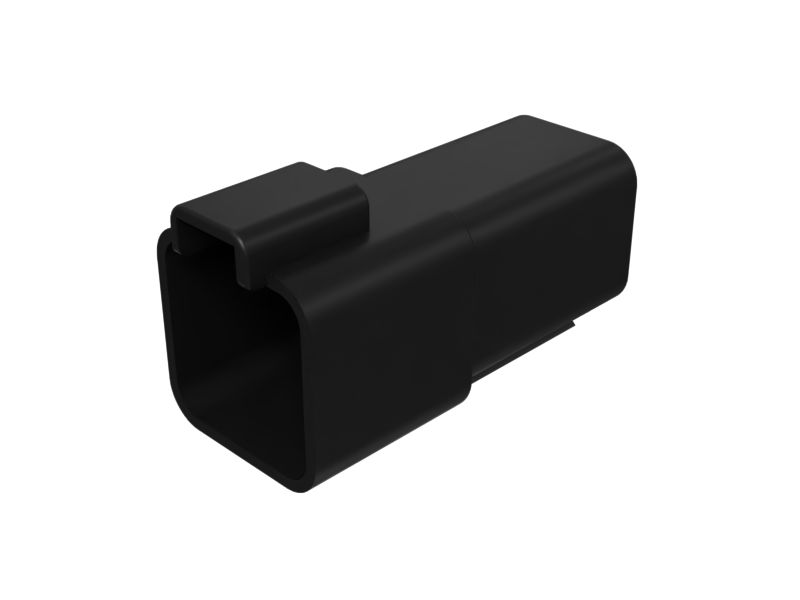

Cat® Receptacle Assembly (Transistor/Resistor)

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 500-8871

Description:
Cat receptacle connector assemblies use a pin and socket connection system for reliable electrical connections across the range of electrical applications seen on Cat heavy duty equipment.

Attributes:
• Contact Type: Pin
• Contact Size: 16
• Contact Qty: 6
• Connector Series: DT
• Wire Size: 20-14 AWG
• Current Rating: 13 A
• Transistor: 2N5551
• Resistor: 470 Ohm
• Housing Material: Nylon
• Color: Black
• Easy to connect and disconnect
• RoHS compliant

Application:
Cat Receptacle Assembly for the seat belt dashboard light and alarm. Consult your owner's manual or contact your local Cat dealer for more information.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 500-8871

Material Description: Nylon
Connector Type: Pin
Wire Gauge (AWG): 20-14
Length (mm): 47.5
Width (mm): 20.8
Height (mm): 24.7
Standard Color: Black
Length (in): 1.87
Width (in): 0.82
Height (in): 0.97
Material: Epoxy Adhesive

Совместимые модели для номера по каталогу 500-8871

Не найдено
