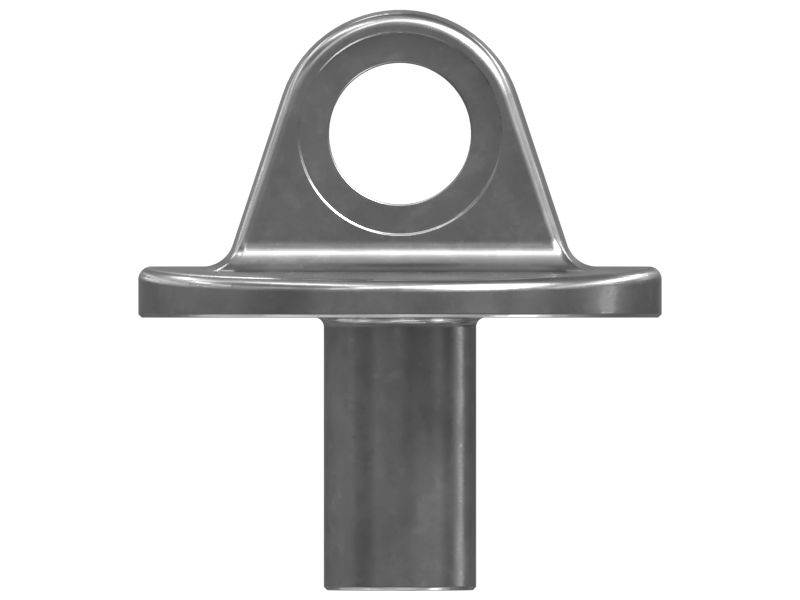

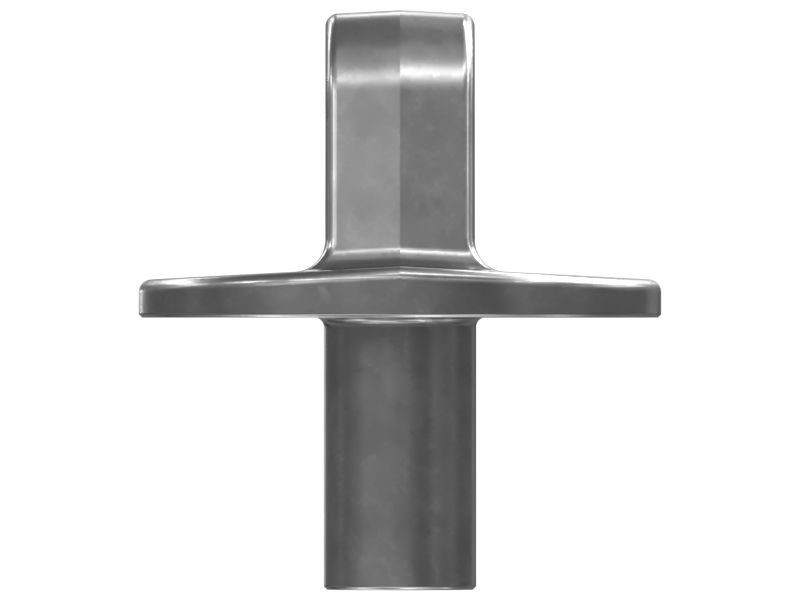

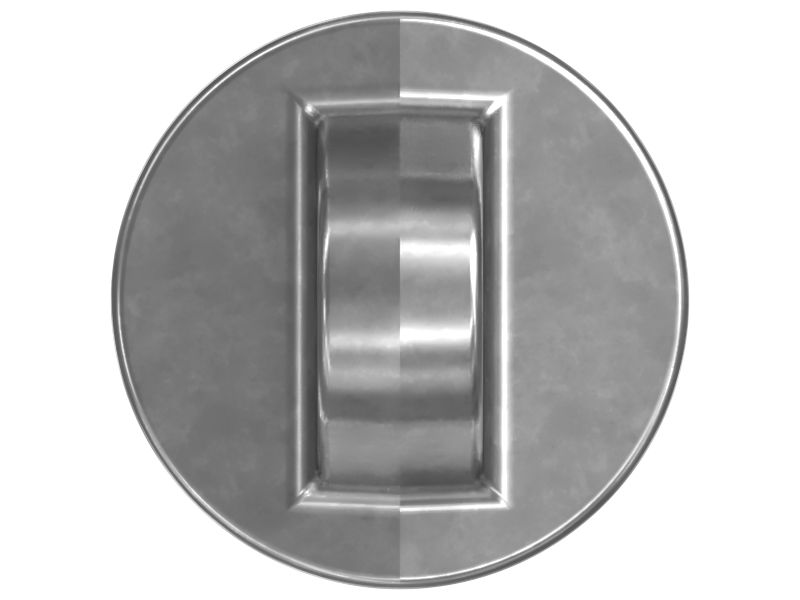

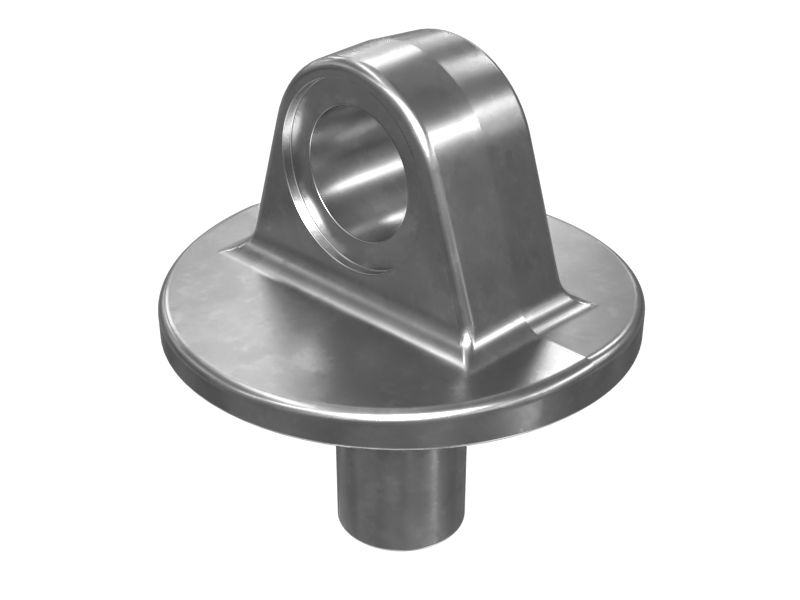

500-1300: Круглая опора с проушиной

Описание:
Изолирующие опоры используются для крепления и позиционирования систем, компенсации смещения и изоляции компонентов от окружающей конструкции (вибрация, удары, шум).

Двухкомпонентные опоры чрезвычайно универсальны и имеют симметричную (две опоры) и несимметричную опору плюс подушку конструкции. Они устанавливаются в отверстие на опорной пластине и фиксируются болтами через центральную втулку, которая может быть фиксированной или свободной.



Применение:
Применение:Опоры Plateform используются в различных системах Cat и отлично сочетаются с листовым материалом, например в электрических щитах, охладителях и компонентах системы ОВКВ.

• Mount Type: Two-Piece - Symmetric

• Bonded Sleeve: Yes

• Material Description: N/A

• Standard Bolt Size (mm): N/A

• Head Outside Diameter (mm): 165.0

• Mount Height (mm): 183.0

• Inside Diameter (mm): 48.0

• Head Thickness (mm): 11.7

• Pad Height (mm): N/A

• Pilot Outside Diameter (mm): 27.05

• Standard Bolt Size (in): N/A

• Head Outside Diameter (in): 6.50

• Mount Height (in): 7.21

• Inside Diameter (in): 1.89

• Head Thickness (in): 0.46

• Pad Height (in): N/A

• Pilot Outside Diameter (in): 1.07

• Material: Boron Steel
