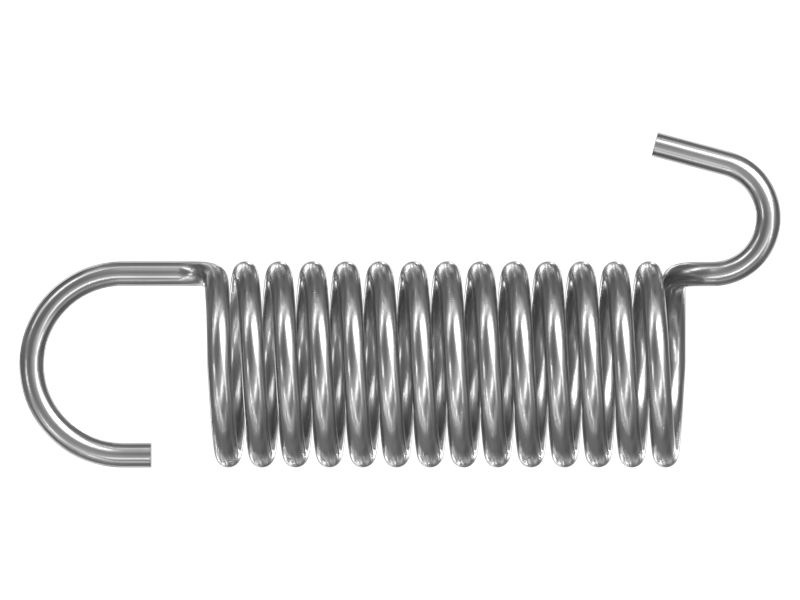

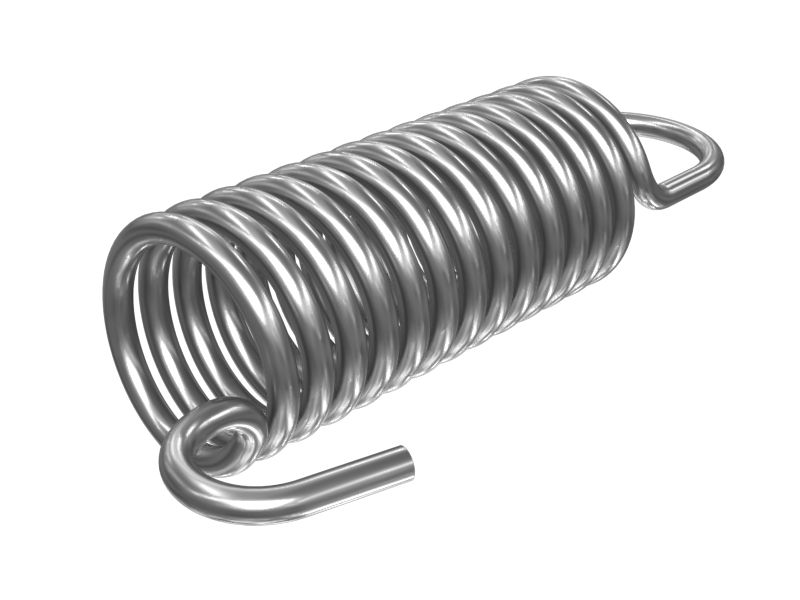

4V-8256: Пружина

Пружина устройства регулировки сиденья Cat®

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 4V-8256

Описание:
Номер по каталогу 4V-8256 — это пружина растяжения для устройства регулировки сиденья оператора.

Пружины Cat поставляются в различных вариантах жесткости и размеров в зависимости от конкретного применения. Пружины растяжения — это спиральные пружины, которые испытывают напряжение по мере растяжения под нагрузкой.

Характеристики:
• Тип пружины: Расширение
• Материал: сталь
• Диаметр провода: 1,244 мм (0,049 дюйма)
• Наружный диаметр: 9,5 мм (0,37 дюйма)
• Длина без нагрузки: 33,0 мм (1,3 дюйма)
• Направление витка: правосторонний
• Покрытие: Органическое защитное покрытие (защита от коррозии)
• Характеристики в соответствии с требованиями
• Пружины соответствуют действующим стандартам и маркам материалов или превышают их требования

Применение:
Для получения дополнительной информации см. руководство владельца или обратитесь к местному дилеру Cat.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 4V-8256

Описание материала: Пружинная сталь
Наружный диаметр (дюймы): 0,37
Наружный диаметр (мм): 9,5
Тип пружины: Расширение
Material: Carbon Steel,Alloy Zinc,Corrosion Preventative Fl

Совместимые модели для номера по каталогу 4V-8256

MOTOR GRADER

140M 3 AWD 12M

WHEEL LOADER

966M 982M 928G 928HZ 924H 924G 930H 924GZ 924HZ 992G 980H 950M 962M 962G 950G 938G 950 966H 972H 990K 936 916 936E 926E 926 950B/950E 966D 966E 950E 980C 988B 920 966C 930 992C 950B G936

TRACK-TYPE TRACTOR

D9T D9R XL LGP D7R II D7H D5H D4H D6T D8T LGPPAT XW PAT D7E D4G D6H D7G D9N D6G2 D7G2 D6R D6N D8L XR D6M D5K D3K D4K D5R2 D9H D8K D10 OEM

INTEGRATED TOOLCARRIER

IT28G IT14G IT38G IT18B IT28B IT12B IT62G

BULLDOZER

7SU 7S LGP 8S 8A 834U 834S 10C 10S 10U 824S

COMPACT WHEEL LOADER

914G 910F 910E

WHEEL TRACTOR

621H 637E 631E 633E II 657E 613C

SOIL COMPACTOR

825K 825G 825C

WHEEL DOZER

824K 834K 824G 824C

LANDFILL COMPACTOR

826K 836K 826G 826C 816B

TRUCK

793F OEM 775D 777G 69D 773D 769D 775G 773G LRC 785G 789

VIBRATORY COMPACTOR

CS-563 CP-563 CB-434

ARTICULATED TRUCK

II D300E D25D D30D D35HP D400

QUARRY TRUCK

771D

SOIL STABILIZER

SS-250

ROAD RECLAIMER

RR-250

TRACK LOADER

953 973 943

ROTARY CUTTER

RC20

PIPELAYER

PL87

TRACK SKIDDER

D5HTSK II D4HTSK

RIPPER

10
