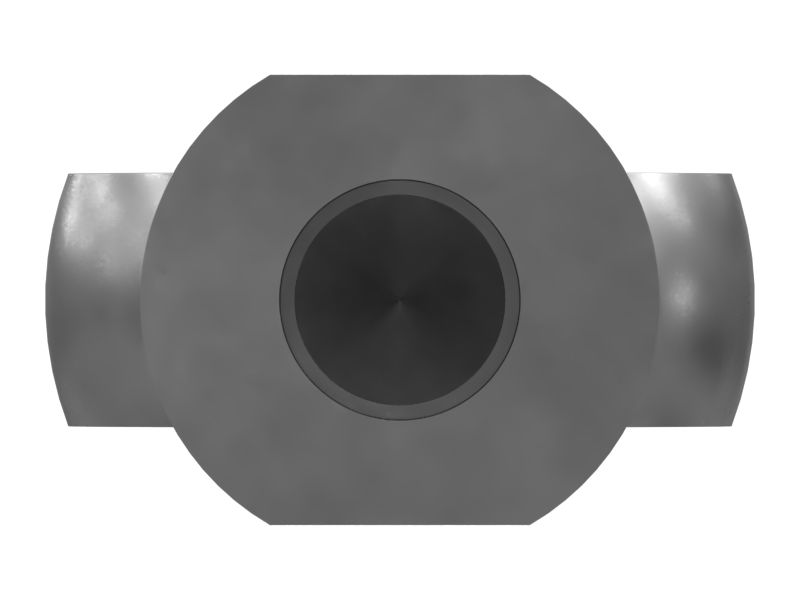

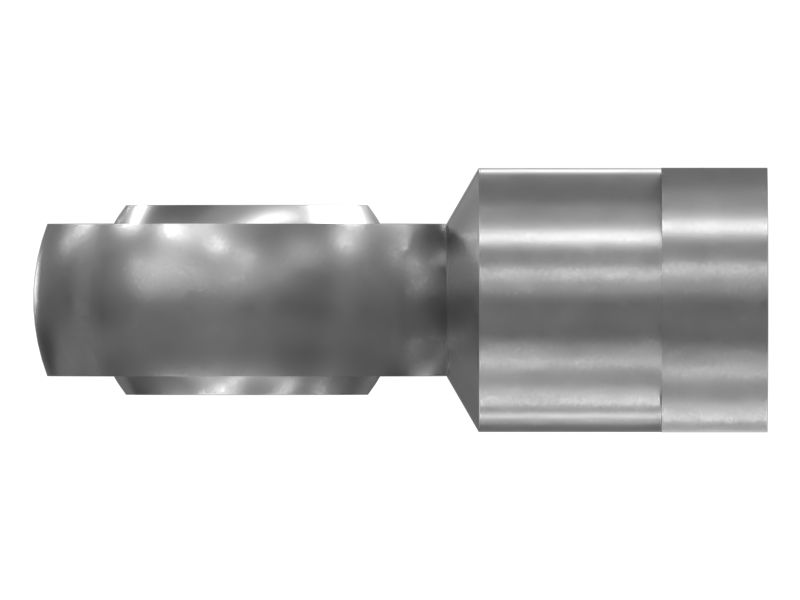

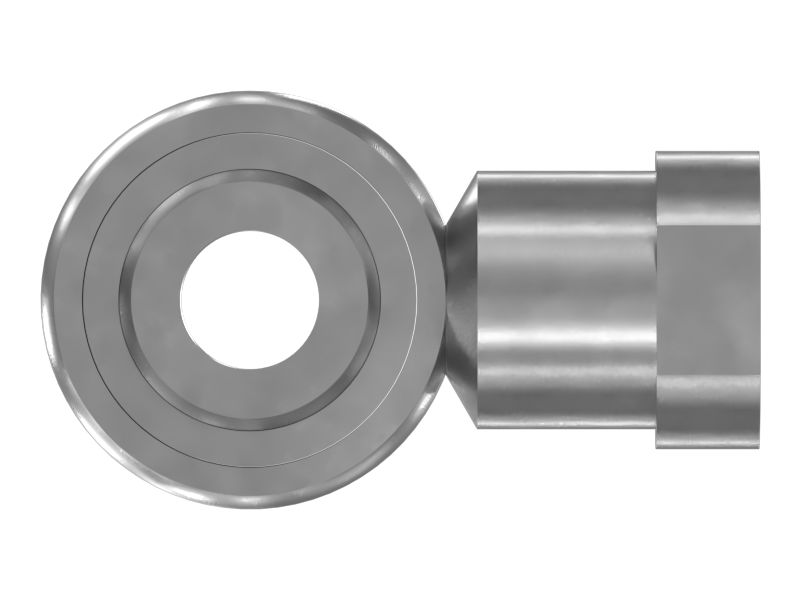

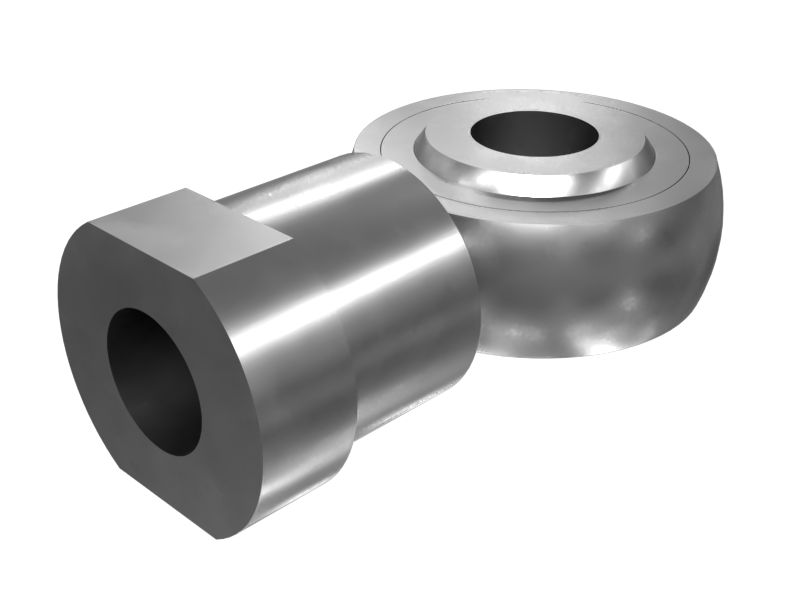

4M-0495: Головка шатуна сферическая
Сферическая головка шатуна, муфтовая стойка Cat® (США, размер 6, модифицированная)
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 4M-0495
Описание.
Сферические головки шатунов Cat® имеют длительный срок службы, требуют минимального обслуживания и обладают высокой операционной надежностью. Сферические головки шатунов обеспечивают подвижное шарнирное соединение, которое поглощает колебания при медленном вращении. Эти соединения также устраняют несоосность между головкой шатуна и прикрепленным валом. Сферические головки шатунов содержат глазообразную головку со встроенной стойкой, которая образует кожух для сферического подшипника. Подшипники снижают трение и обеспечивают защиту между сопрягаемыми деталями. Они специально разработаны для работы на низкой и средней скоростях под большими нагрузками и незначительным боковым смещением.
Характеристики.
• Размер 6, модифицированный.
• Длина: 34,9 мм (1,374 дюйма).
• Размер резьбы: 3/8-16.
• Длина резьбы: 17,5 мм (0,689 дюйма).
• Диаметр отверстия: 9,525 мм (0,375 дюйма).
• Угол поворота: 16°.
• Материал: сталь.
• Большая грузоподъемность.
• Легкая установка и снятие.
• Подходят для тяжелых статических, переменных и ударных нагрузок.
Применение.
Сферические головки шатунов Cat обычно используются в тягах или рычажных механизмах и узлах управления, где крайне важны прочность и гибкость.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 4M-0495
-
Описание материала: Сталь
-
Высота — C (мм): 12,7
-
Расстояние до отверстия под палец — A (мм): 34,9
-
Диаметр головки штока — B (мм): 28,7
-
Тип головки шатуна: Сферический
-
Длина резьбы (мм): 17,5
-
Диаметр отверстия (мм): 9,525
-
Примечания: Угол качания
-
Высота — C (дюймы): 0,5
-
Расстояние до отверстия под палец — A (дюймы): 1,374
-
Диаметр головки штока — В (дюймы): 1,13
-
Размер резьбы (дюймы): 42437
-
Длина резьбы (дюймы): 0,689
-
Диаметр отверстия (дюймы): 0,375
-
