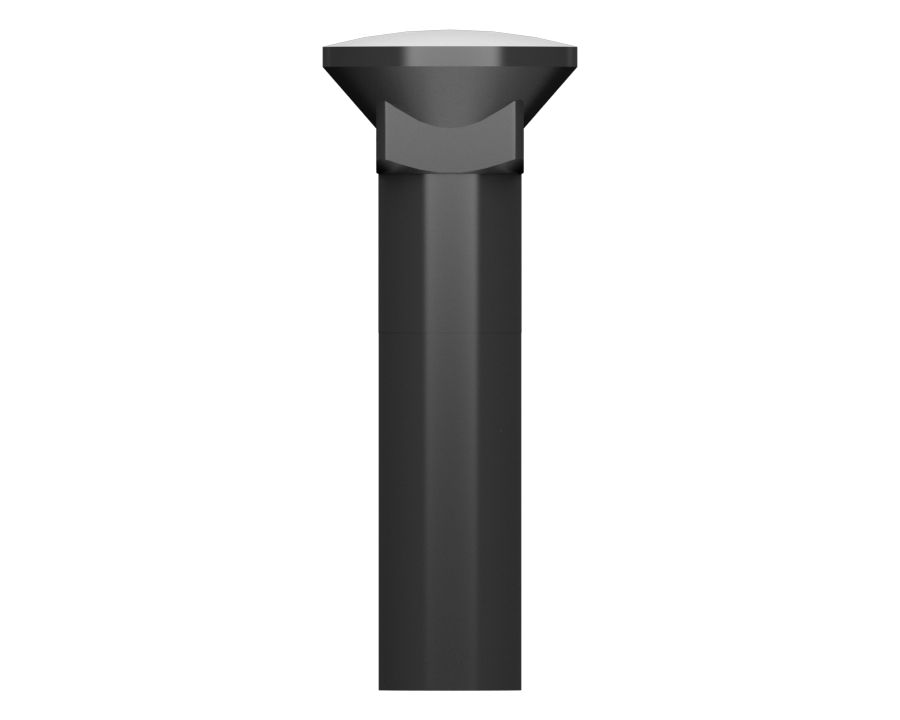

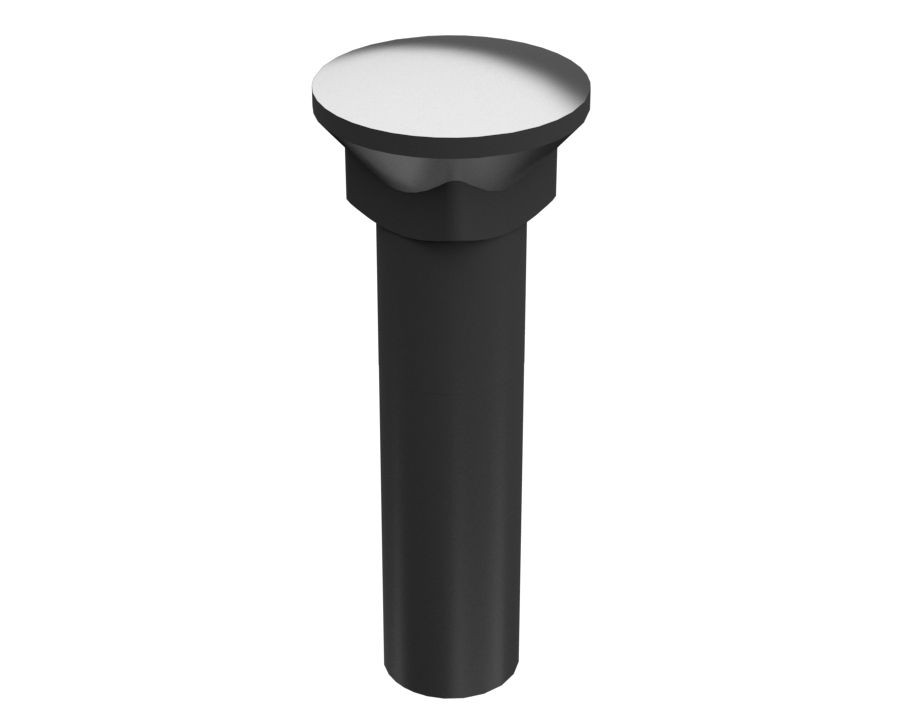

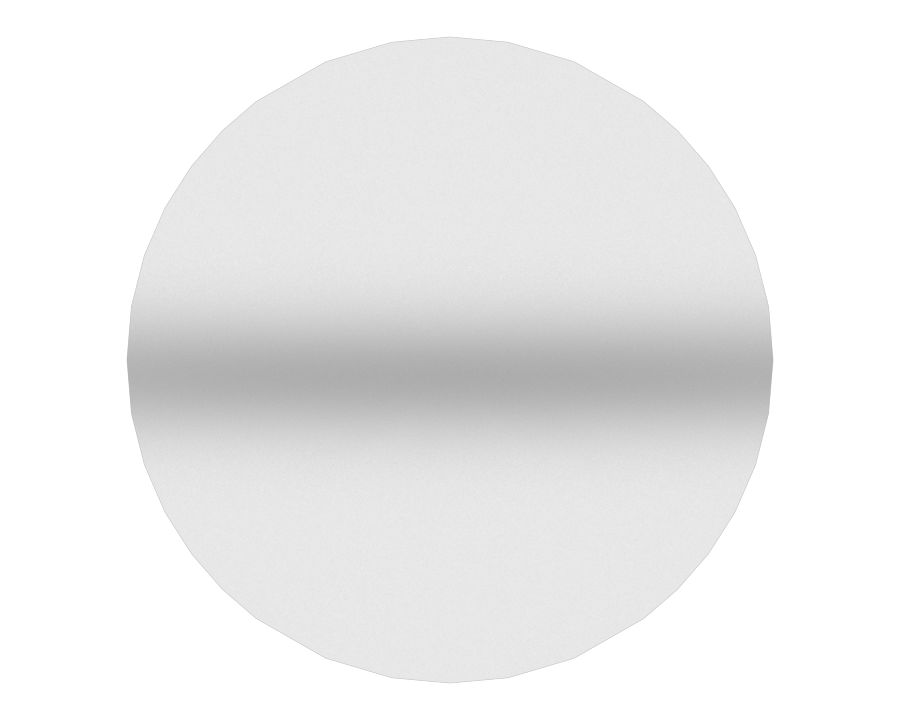

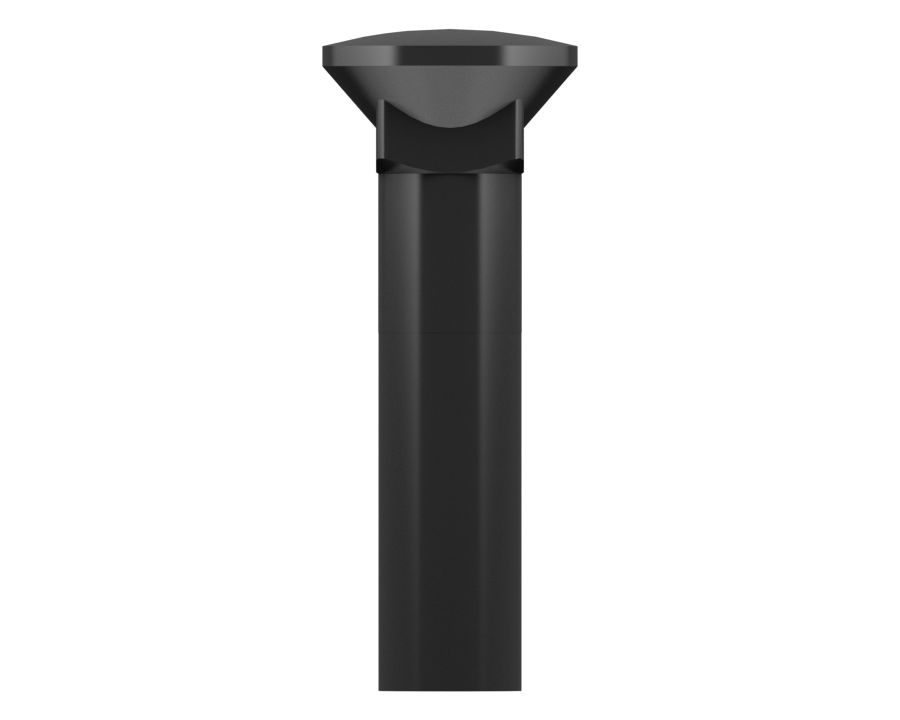

4F-3650: Болт плуга

Лемешный болт ½ – 13 x 2 ¼дюйма

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 4F-3650

Описание
Лемешные болты Cat® и соответствующие усиленные шайбы и гайки образуют единую систему, устойчиво обеспечивающую высокое зажимное усилие. Устанавливаемые на режущих кромках, эти болты имеют куполообразную головку, что обеспечивает дополнительную прочность и сопротивление износу.

Характеристики
• Размер резьбы: (дюймы – число ниток на дюйм) ½ – 13
• Длина болта: 2 ¼ дюйма
• Куполообразная головка обеспечивает дополнительную прочность и сопротивление износу
• По техническим характеристикам прочности при растяжении и расчетной нагрузки превосходят болты класса 8 по SAE

Применение
• Болт режущей кромки

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 4F-3650

Размер резьбы (дюймы — число ниток на дюйм) (дюймы): 41276
Высота головки — 4 дюйма: 0,44
Ширина головки — 5 дюймов: 0,89
Длина захватываемой части — 2 дюйма: 1,00
Общая длина болта — 3 дюйма: 2 1/4
Тип болта: Болты для крепления режущих кромок
Резьба: Стандартная крупная резьба
Material: Carbon Steel
