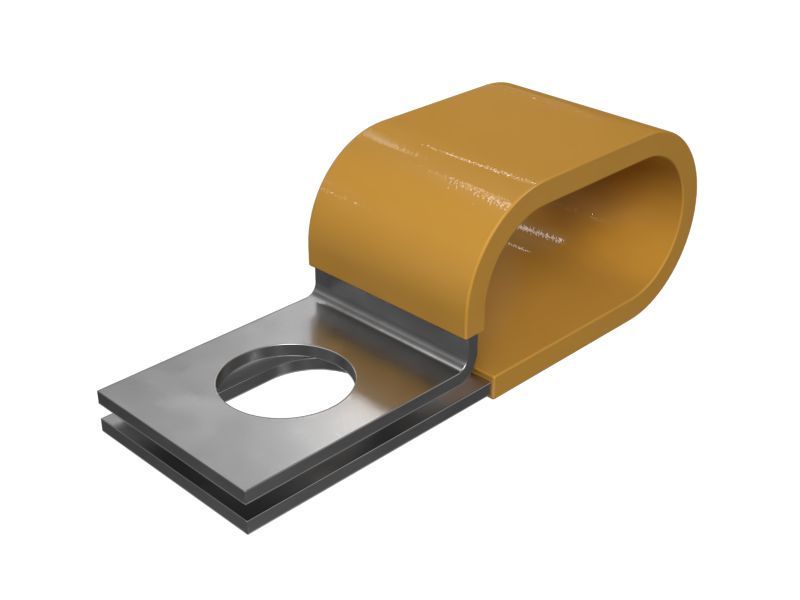

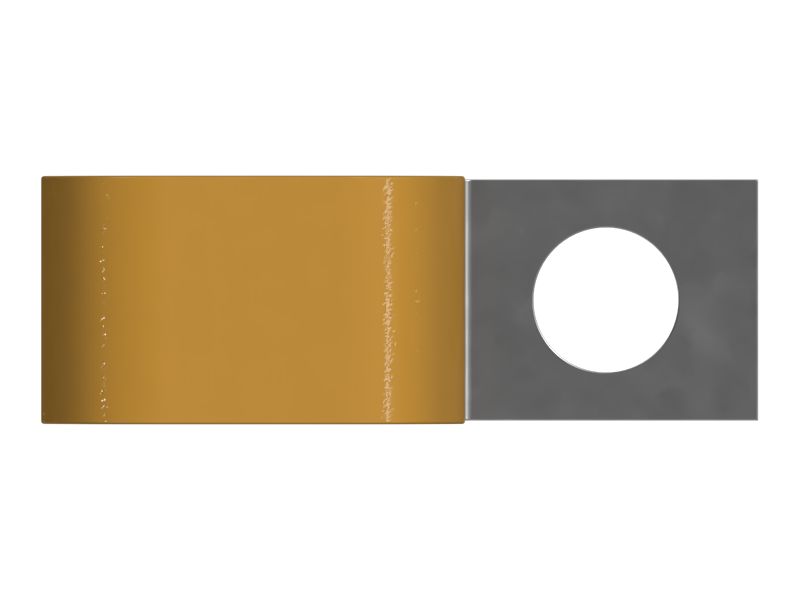

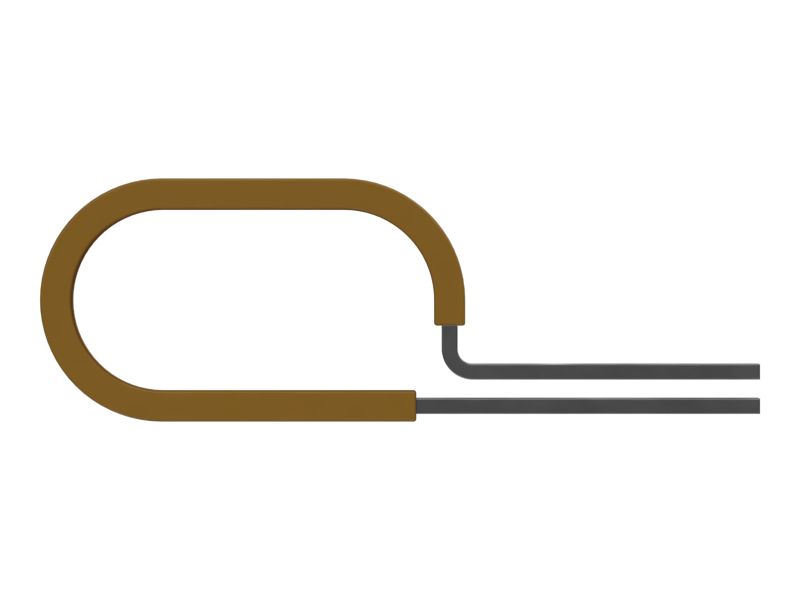

4D-6466: Р-образный зажим диаметром 14,28 мм

Р-образный зажим Cat® диаметром 14,28 мм

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 4D-6466

Описание:
Р-образный зажим используется для фиксации шланга на поверхности и помогает обеспечить правильное расположение шланга. Кроме того, такие зажимы обеспечивают защиту от вибрации или абразивного износа, благодаря чему отлично подходят для работы в суровой внешней среде или тяжелых условиях эксплуатации. Зажимы шлангов, как правило, изготавливаются из пластмассы или металла.

Характеристики:
• Предусмотрены монтажные пазы или отверстия для установки крепежных деталей M10 или 3/8.
• Подходит для монтажа сдвоенных шлангов диаметром 14,28 мм.
• Изготавливаются в соответствии с точными техническими характеристиками и обеспечивают долговечность, надежность и производительность в течение всего срока эксплуатации.

Назначение:
Р-образный зажим используется для крепления или фиксации опорного кронштейна шлангов в различных системах.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 4D-6466

Ширина зажима (дюймы): 0,75
Ширина зажима (мм): 19
Длина (дюймы): 2,13
Размер крепежной детали (дюймы): 8-Mar
Длина (мм): 54,14
Размер крепежной детали (мм): M10
Внутренний диаметр (дюймы): 0,56
Толщина (дюймы): 0,05
Толщина (мм): 1,2
Внутренний диаметр (мм): 14,28
Описание материала: Стальная скоба с резиновой подушкой
Ширина (дюймы): 0,75
Ширина (мм): 19
Material: Carbon Steel,Alloy Zinc,PVC Plastic

Совместимые модели для номера по каталогу 4D-6466

TELEHANDLER

TH62 TH63 TH82 TH103 TH83

MOTOR GRADER

2 160K 140K 12K 120K 16 14G 24M 12G 130G 140G 120G 12F 14E

COMPACT WHEEL LOADER

902 908 910F 910E 908M 906M 907M

WHEEL LOADER

980 924K 928G 924G 924GZ 992G 994F 962H 950 990K 990H 994 920 966C 930 908K 926M 930M 980B 906K

TRACK-TYPE TRACTOR

D9T D9R D3K2 XL LGP D7R II D8T D11T D7E D4C D3C D7G D6G2 D7G2 D8L D8R D9L D10N D10T D8K D2 D3 D4D

INTEGRATED TOOLCARRIER

IT28G IT12B

GENERATOR

SR4

GEN SET ENGINE

3408B 3408C 3408 3412 3412C

MARINE ENGINE

3408B 3408 3412 D348 D346

ENGINE - INDUSTRIAL

3406B

INDUSTRIAL ENGINE

3412 3406C D348 D346

WHEEL TRACTOR-SCRAPER

627K

BACKHOE LOADER

416F2 430F 428F2 420F 434E 422E 428E 432E 444E 442E 444F2 432F2 430F2 420F2 434F2

EXCAVATOR

L 312C GC 320D3 313D2 235C 390F 323D3 235 235B

LOAD HAUL DUMP

R1700 II R1700G R2900 R2900G R1600G R1300

TRACTOR

784B 772B 768C 776 768B 772

OFF HIGHWAY TRUCK

794 AC 796 773GC

TRUCK

793F CMD OEM 793D 794 AC XQ 785D 785C 69D 769C 773B 789B 789C 777F 793C 785 777 785B 789 769 773 769B

MULTI TERRAIN LOADER

257B 247B 257B3

SKID STEER LOADER

242B 232B 252B 226B 216B 236B 246B 248B 262B 236B3 252B3 226D 232D 242B3

UNDERGROUND ART TRUCK

AE40 II AD45 AD40

TRACK FELLER BUNCHER

TK751 1390 1090 1190 1190T

WHEEL SCRAPER

657E 637E 627 666B 657B 637D 666 639D 627B 657 637 637B

QUARRY TRUCK

771C 775B 773E

MINI HYD EXCAVATOR

302.5 307.5 305.5 GC

TRACK LOADER

953 973 943 951C 951B 941 963 935C 931C II

FRONT SHOVEL

235C

WHEEL DOZER

844K 814

TRACK SKIDDER

D4HTSK III

WHEEL TRACTOR

651 637D 657B 651B 641B 641 657 627 621 631C 666B 623B 633C 621B 627B 637 650B 660B 621R
