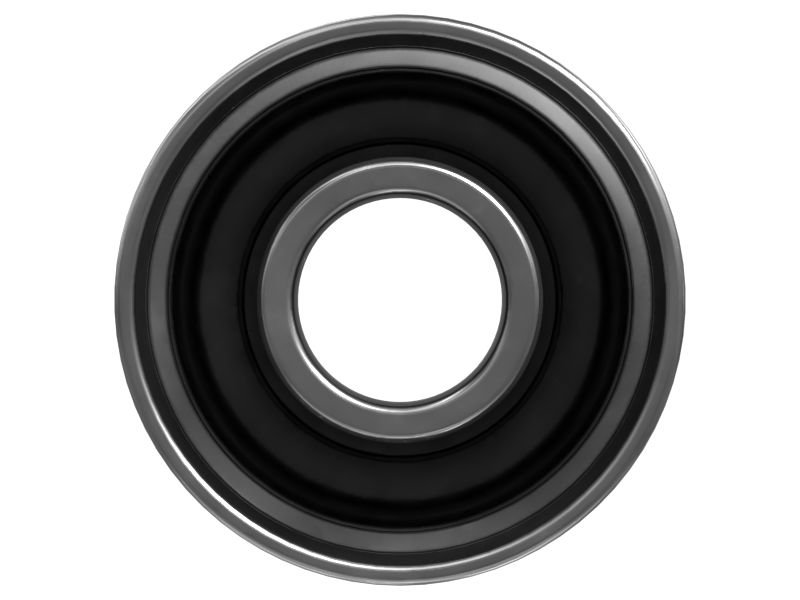

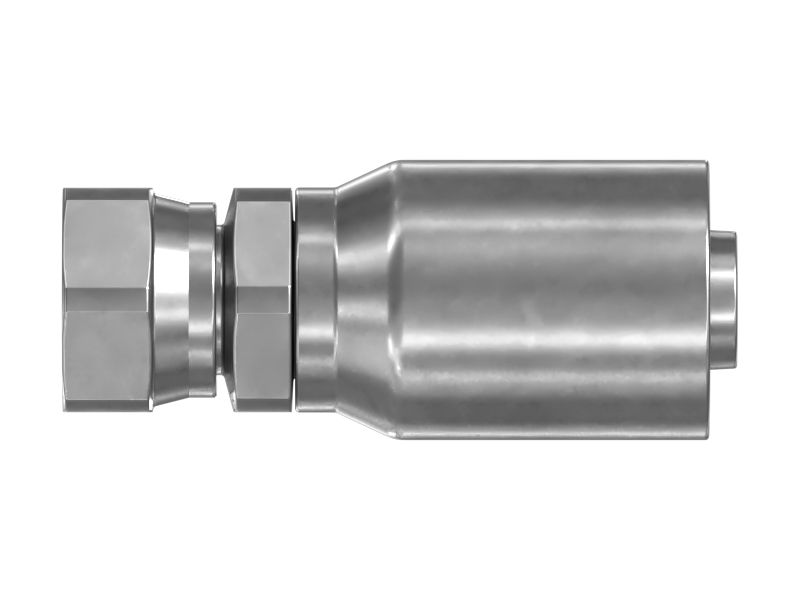

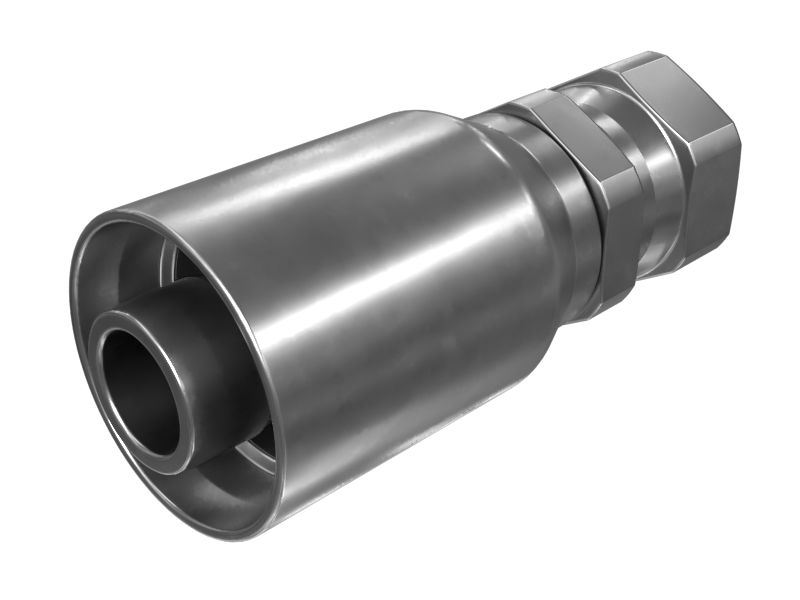

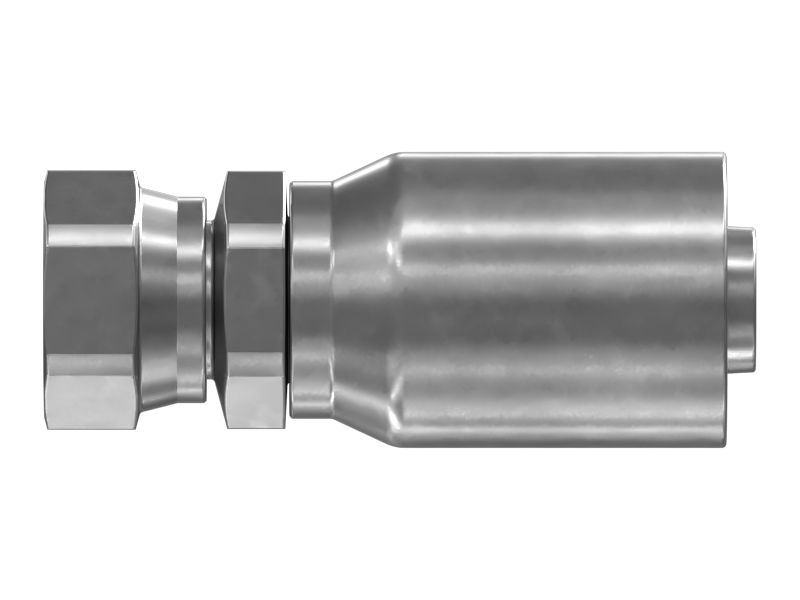

499-1179: Глухая муфта

Спиральная глухая муфта JIS XN компании Cat® — прямая поворотная с внутренней резьбой

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 499-1179

Спиральные глухие муфты Cat превосходят требования SAE/ISO, обеспечивая максимальную надежность шлангов и соединений

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 499-1179

Разъем: Неразъемное соединение
Материал: СТАЛЬ
Покрытие: Оцинкованные
Форма: Прямые
Тип разъема: ТИПОРАЗМЕР -16, ПОВОРОТНАЯ МУФТА С ВНУТРЕННЕЙ РЕЗ
Размер резьбы (дюймы): 1-11
Длина (мм): 113
Длина (дюймы): 4,45
Коэффициент срезания (мм): 43
Коэффициент срезания (дюймы): 1,69
Рекомендуемый размер шланга (мм): 25,4
Рекомендуемый размер шланга (дюймы): 1
Совместимые материалы: SAE 100R12, SAE 100R13, SAE 100R15
Размер шестиугольника (мм): 41
Размер шестиугольника (дюймы): 1,61
Описание: Глухая муфта 16XN
Назначение: Глухая муфта для использования с гидравлическим ш
