499-1154: Глухая муфта

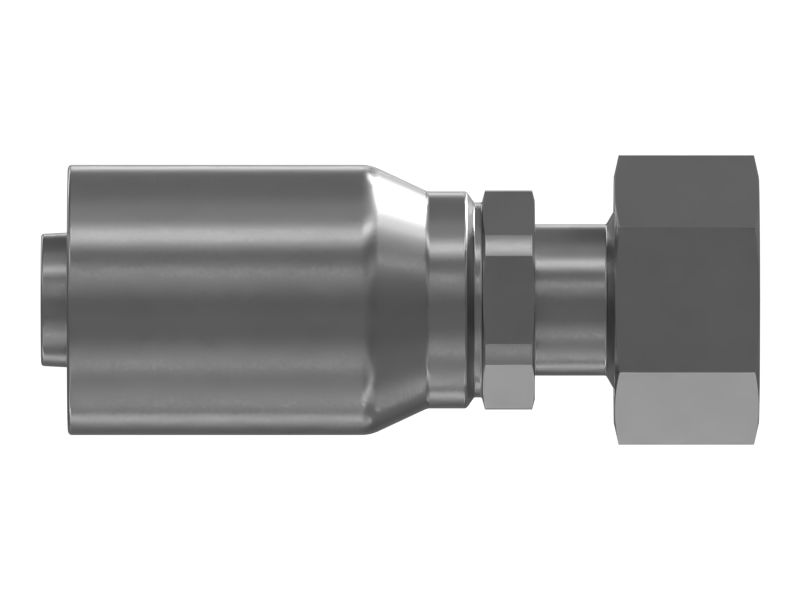

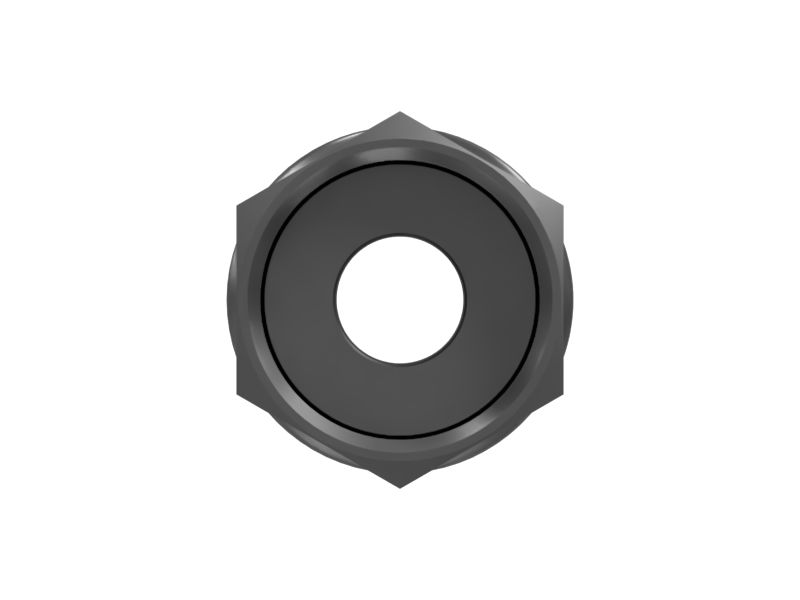

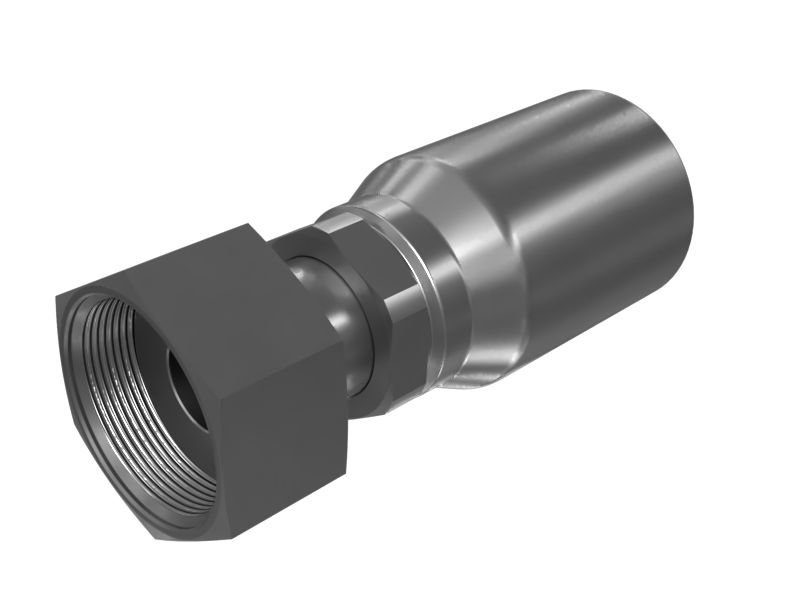

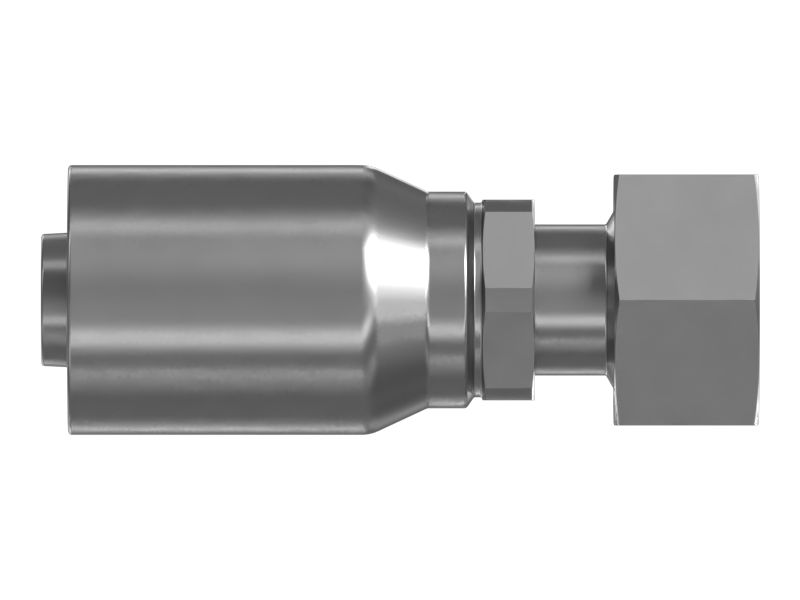

Спиральная глухая муфта XN ORFS компании Cat — прямая поворотная муфта с внутренней резьбой

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 499-1154

Спиральные глухие муфты Cat превосходят требования SAE/ISO, обеспечивая максимальную надежность шлангов и соединений.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 499-1154

Разъем: Неразъемное соединение
Материал: СТАЛЬ
Покрытие: Оцинкованные
Форма: Прямые
Тип разъема: ТИПОРАЗМЕР -20, ПОВОРОТНАЯ МУФТА С ВНУТРЕННЕЙ РЕЗ
Размер резьбы (дюймы): 1 11/16-12
Длина (мм): 123
Длина (дюймы): 4,84
Коэффициент срезания (мм): 53
Коэффициент срезания (дюймы): 2,09
Рекомендуемый размер шланга (мм): 25,4
Рекомендуемый размер шланга (дюймы): 1
Совместимые материалы: SAE 100R12, SAE 100R13, SAE 100R15
Размер шестиугольника (мм): 47,6
Размер шестиугольника (дюймы): 1,87
Тип уплотнения: NBR 6V-8400, FKM 228-7094
Описание: Глухая муфта 16XN
Назначение: Глухая муфта для использования с гидравлическим ш
