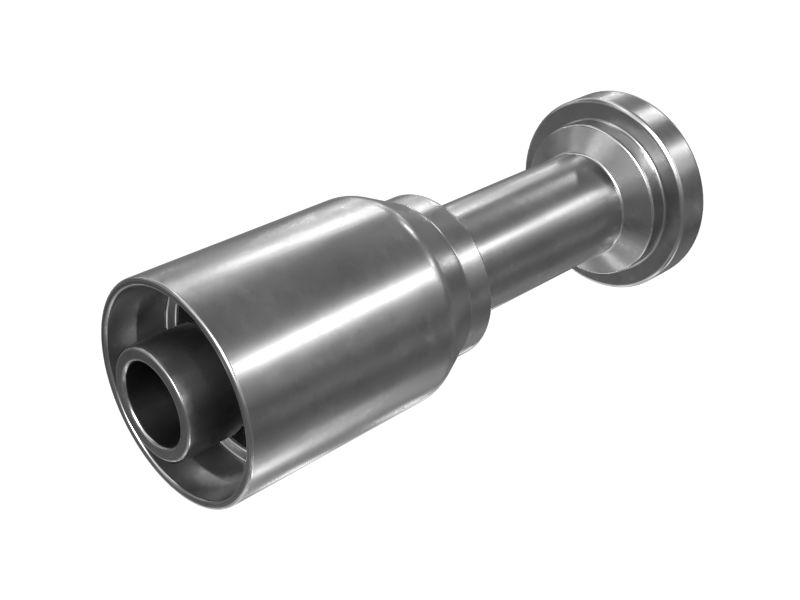

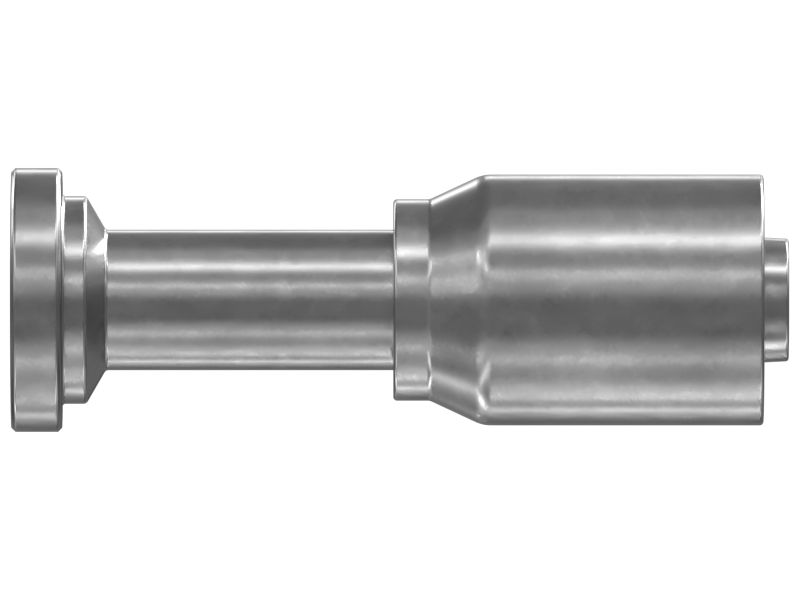

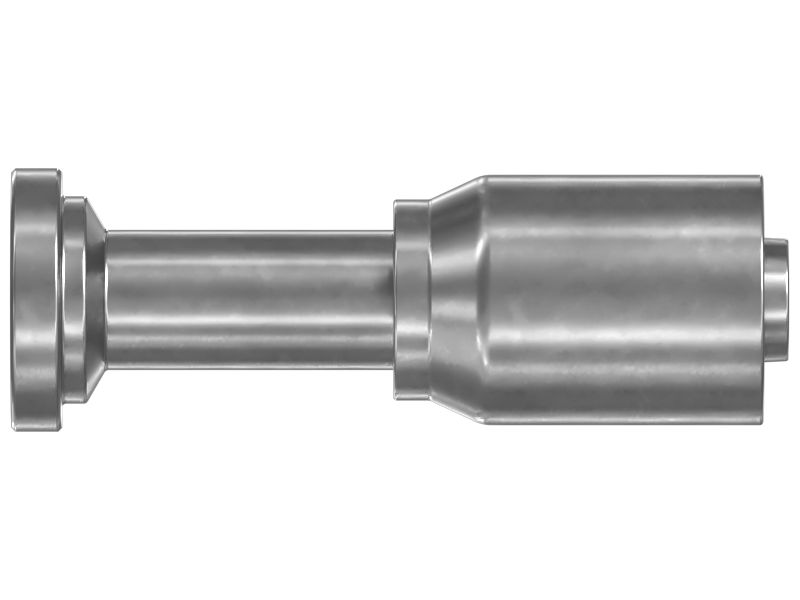

498-8405: Глухая муфта

Спиральная глухая муфта XN Cat® — прямая с кодом 62

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 498-8405

Соединения с головкой с фланцем (код 62) соответствуют требованиям SAE J518, код 62, или превосходят их. Диапазон максимального рабочего давления соединений с головкой с фланцем (код 62) составляет 3000–6000 фнт/кв. дюйм в зависимости от размера.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 498-8405

Разъем: Неразъемное соединение
Материал: СТАЛЬ
Покрытие: Оцинкованные
Форма: Прямые
Тип разъема: ФЛАНЕЦ -20 С КОДОМ 62
Длина (мм): 159
Длина (дюймы): 6,26
Коэффициент срезания (мм): 89
Коэффициент срезания (дюймы): 3,5
Рекомендуемый размер шланга (мм): 25,4
Рекомендуемый размер шланга (дюймы): 1
Совместимые материалы: SAE 100R12, SAE 100R13, SAE 100R15
Тип уплотнения: NBR 4J-0522, FKM 190-7673
Описание: Глухая муфта 16XN
Назначение: Глухая муфта для использования с гидравлическим ш
