498-0785: Глухая муфта

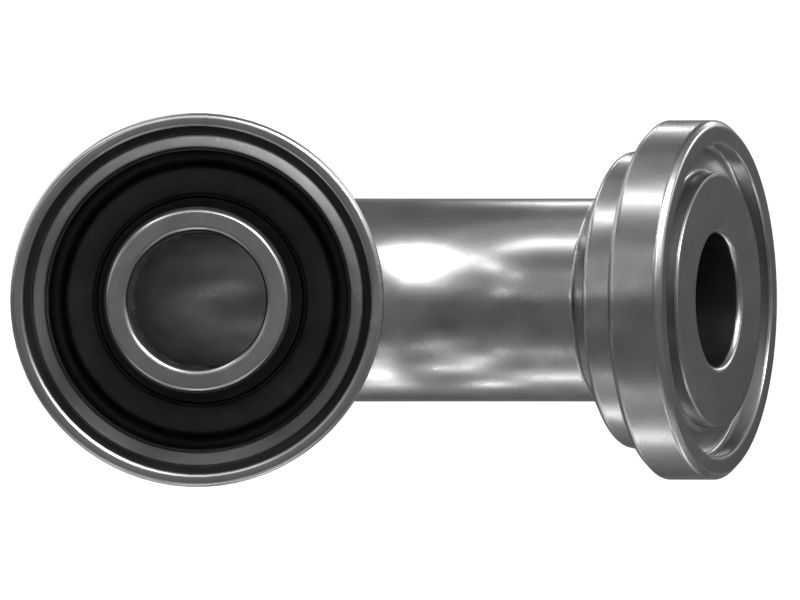

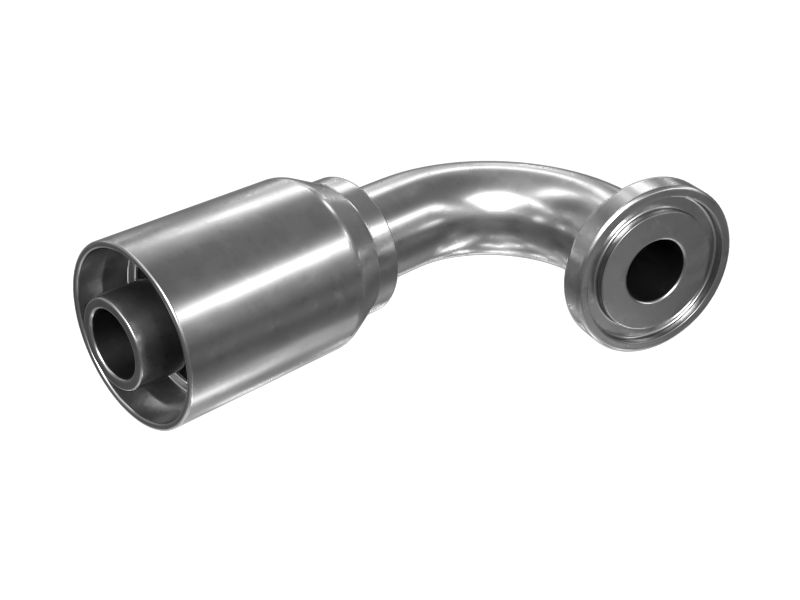

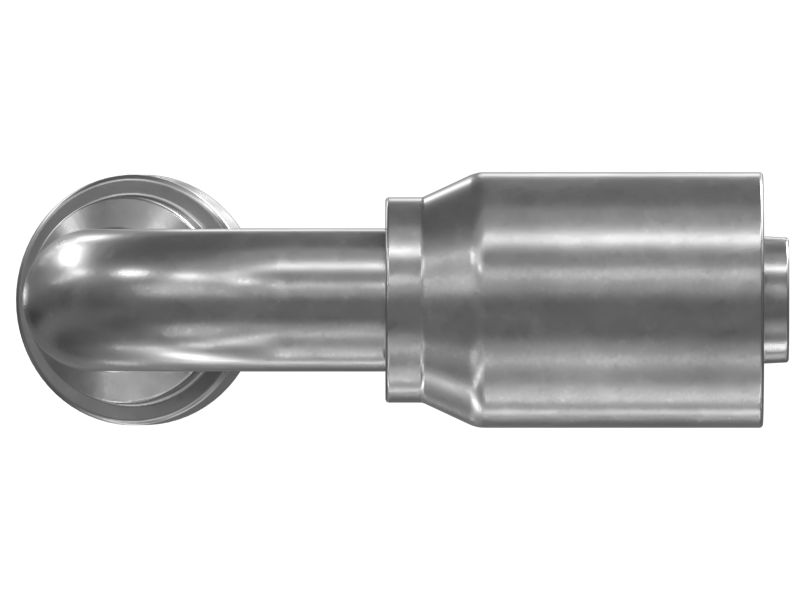

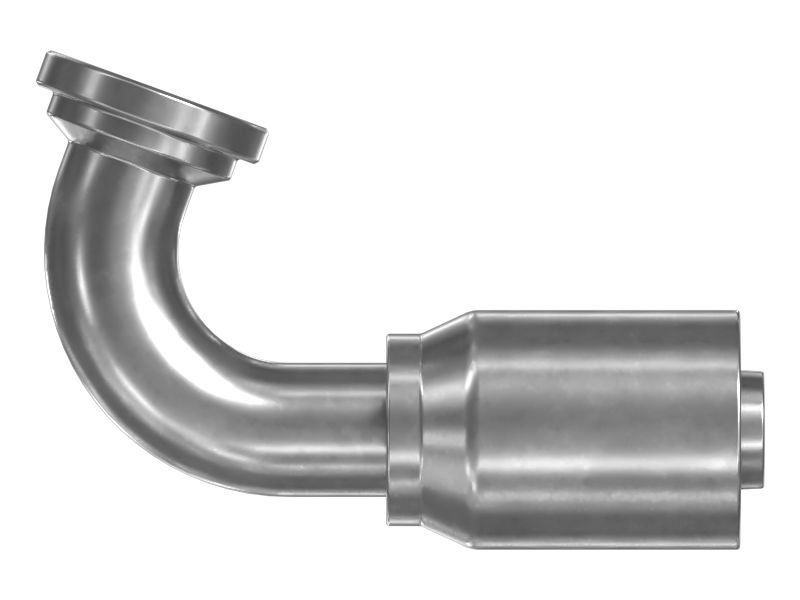

Спиральная глухая муфта XN Cat® — угол 110 градусов, код 61

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 498-0785

Соединения с головкой с фланцем (код 61) соответствуют требованиям SAE J518, код 61, или превосходят их. Диапазон максимального рабочего давления соединений с головкой с фланцем (код 61) составляет 3000–5000 фнт/кв. дюйм в зависимости от размера.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 498-0785

Разъем: Неразъемное соединение
Материал: СТАЛЬ
Покрытие: Оцинкованные
Форма: 110 град.
Тип разъема: ФЛАНЕЦ -20 С КОДОМ 61
Длина понижения (мм): 73
Длина понижения (дюймы): 2,87
Длина (мм): 130
Длина (дюймы): 5,12
Коэффициент срезания (мм): 59
Коэффициент срезания (дюймы): 2,32
Рекомендуемый размер шланга (мм): 25,4
Рекомендуемый размер шланга (дюймы): 1
Совместимые материалы: SAE 100R12, SAE 100R13, SAE 100R15
Тип уплотнения: NBR 4J-0522, FKM 190-7673
Описание: Глухая муфта 16XN
Назначение: Глухая муфта для использования с гидравлическим ш
