496-2311: Глухая муфта

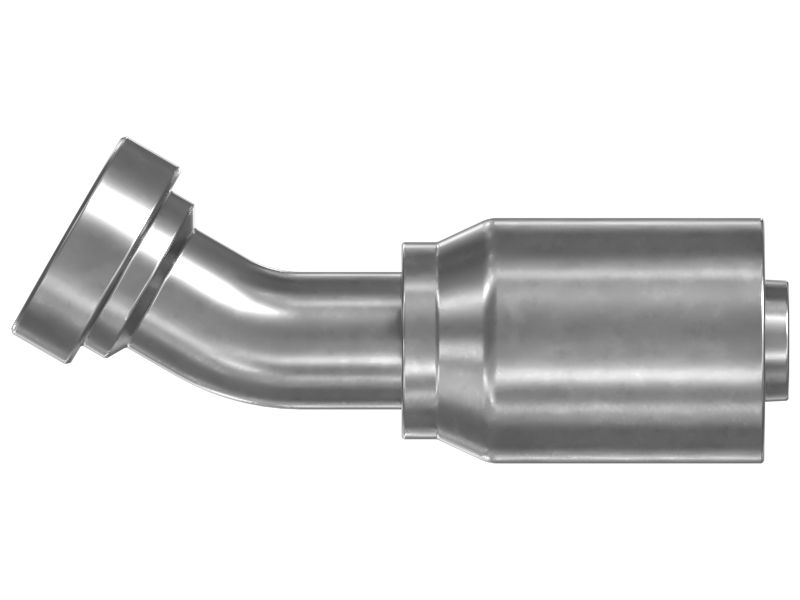

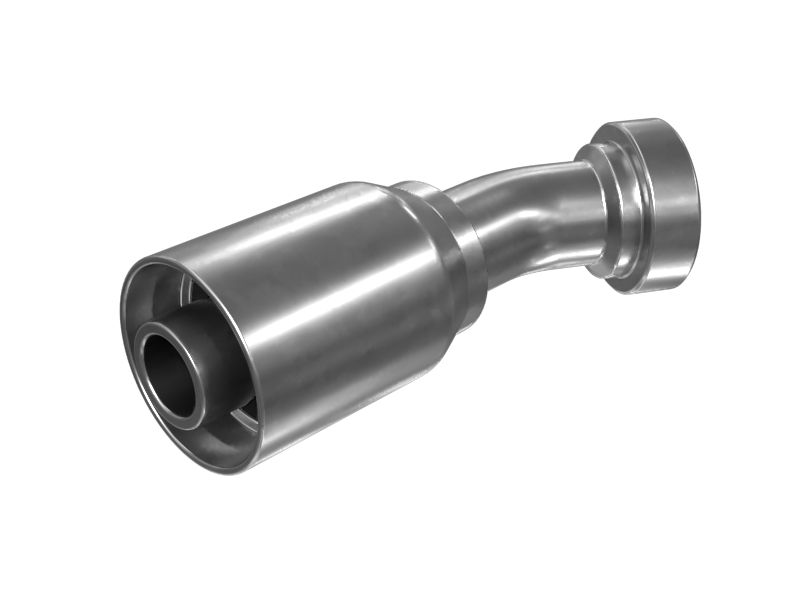

Спиральная глухая муфта Cat® XN с фланцем с углом 30 градусов

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 496-2311

Спиральные глухие муфты Cat превосходят требования SAE/ISO, обеспечивая максимальную надежность шлангов и соединений.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 496-2311

Разъем: Неразъемное соединение
Материал: СТАЛЬ
Покрытие: Оцинкованные
Форма: 30 град.
Тип разъема: ФЛАНЕЦ CAT, ТИПОРАЗМЕР -16
Длина понижения (мм): 23
Длина понижения (дюймы): 0,91
Длина (мм): 151
Длина (дюймы): 5,94
Коэффициент срезания (мм): 81
Коэффициент срезания (дюймы): 3,19
Рекомендуемый размер шланга (мм): 25,4
Рекомендуемый размер шланга (дюймы): 1
Совместимые материалы: SAE 100R12, SAE 100R13, SAE 100R15
Тип уплотнения: Нитрилкаучук 1P-3703, фторкаучук 235-2474
Описание: Глухая муфта 16XN
Назначение: Глухая муфта для использования с гидравлическим ш
