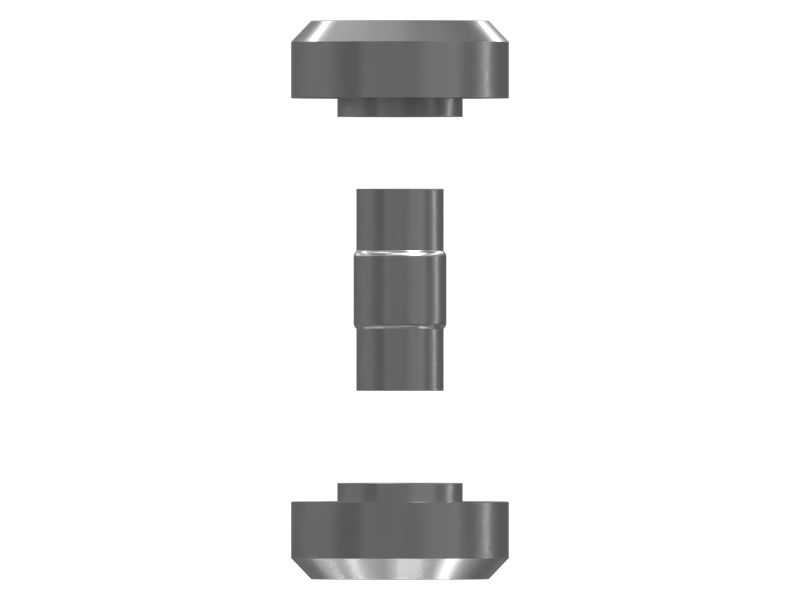

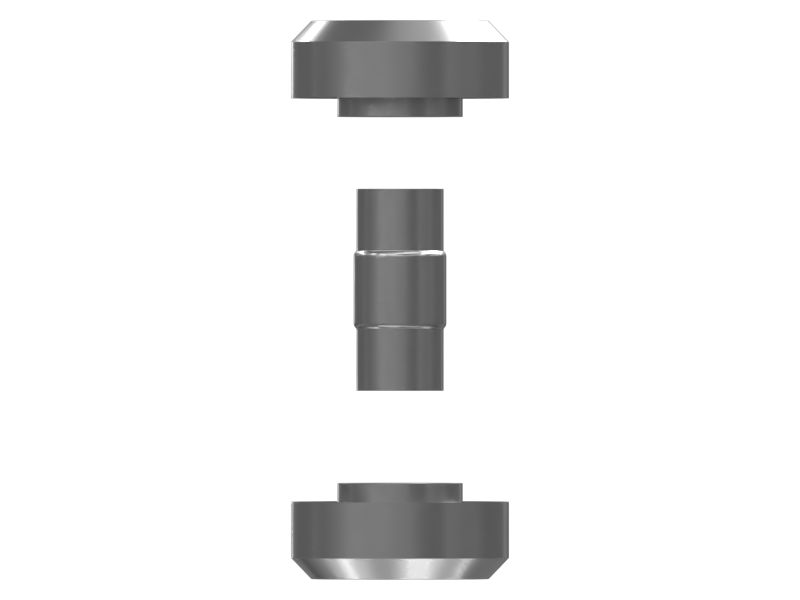

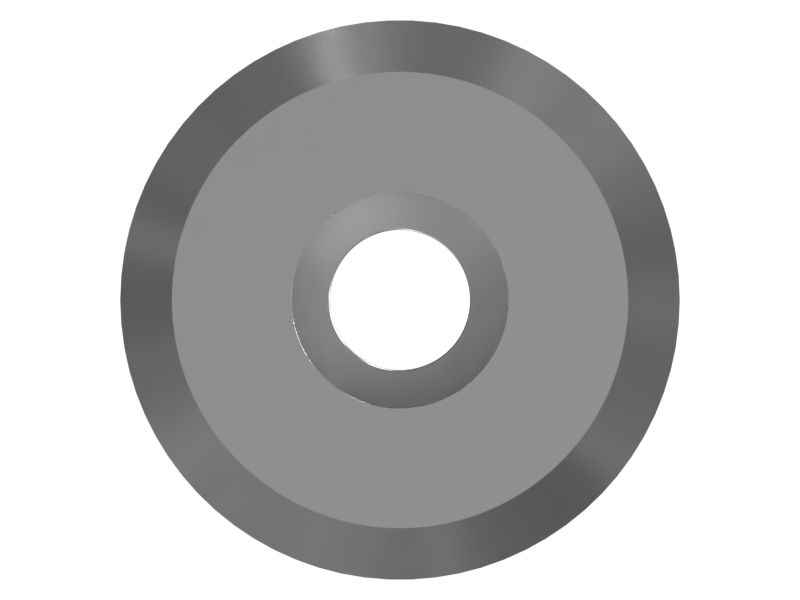

492-1696: Симметричная изолирующая двухкомпонентная опора

Описание:
Изолирующие опоры используются для крепления и позиционирования систем, компенсации смещения и изоляции компонентов от окружающей конструкции (вибрация, удары, шум).

Двухкомпонентные опоры чрезвычайно универсальны и имеют симметричную (две опоры) и несимметричную опору плюс подушку конструкции. Они устанавливаются в отверстие на опорной пластине и фиксируются болтами через центральную втулку, которая может быть фиксированной или свободной.



Применение:
Двухкомпонентные опоры используются в самых разных системах Cat, включая двигатели, коробки передач, системы очистки выхлопных газов, электронику, кабины и системы отопления, вентиляции и кондиционирования воздуха, гидравлические компоненты и конструкции.

• Mount Type: Two-Piece - Symmetric

• Bonded Sleeve: No

• Material Description: Rubber

• Standard Bolt Size (mm): N/A

• Head Outside Diameter (mm): 64.75

• Mount Height (mm): N/A

• Inside Diameter (mm): 16.74

• Head Thickness (mm): 22.9

• Pad Height (mm): N/A

• Pilot Outside Diameter (mm): 37.2

• Standard Bolt Size (in): N/A

• Head Outside Diameter (in): 2.55

• Mount Height (in): N/A

• Inside Diameter (in): 0.66

• Head Thickness (in): 0.90

• Pad Height (in): N/A

• Pilot Outside Diameter (in): 1.46
