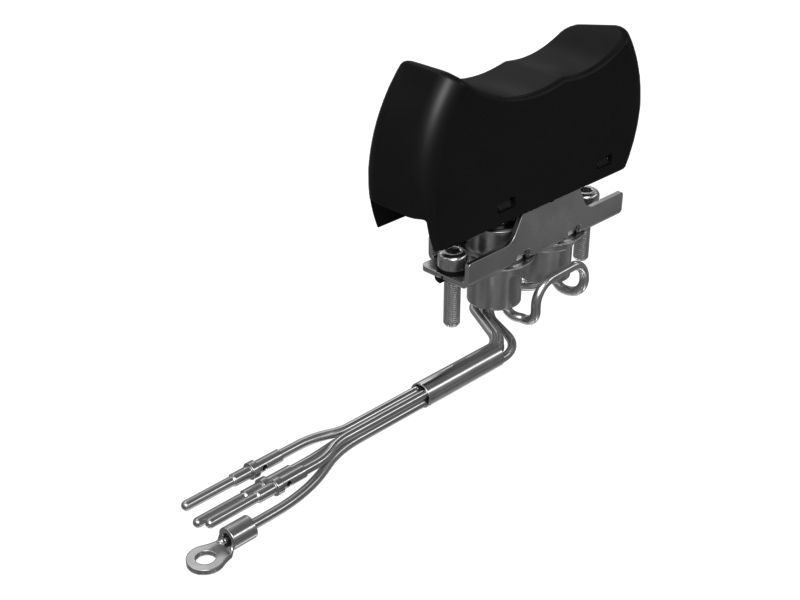

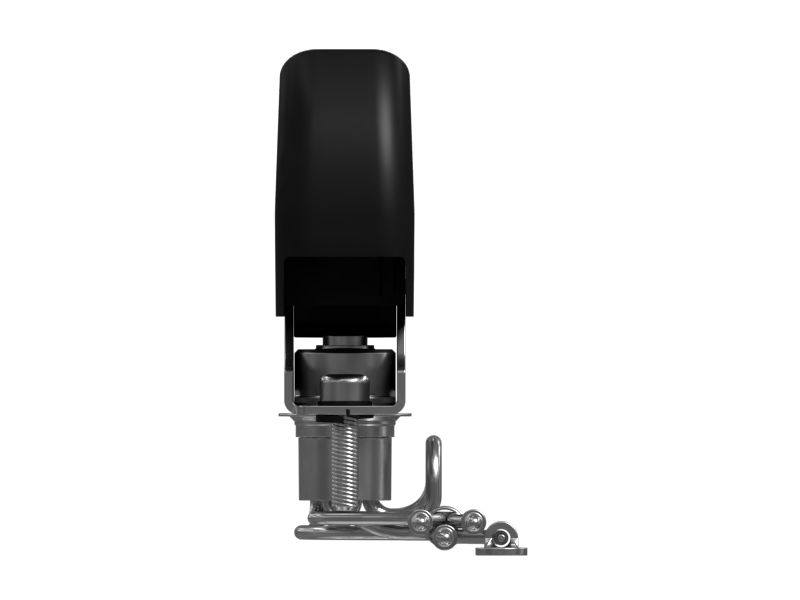

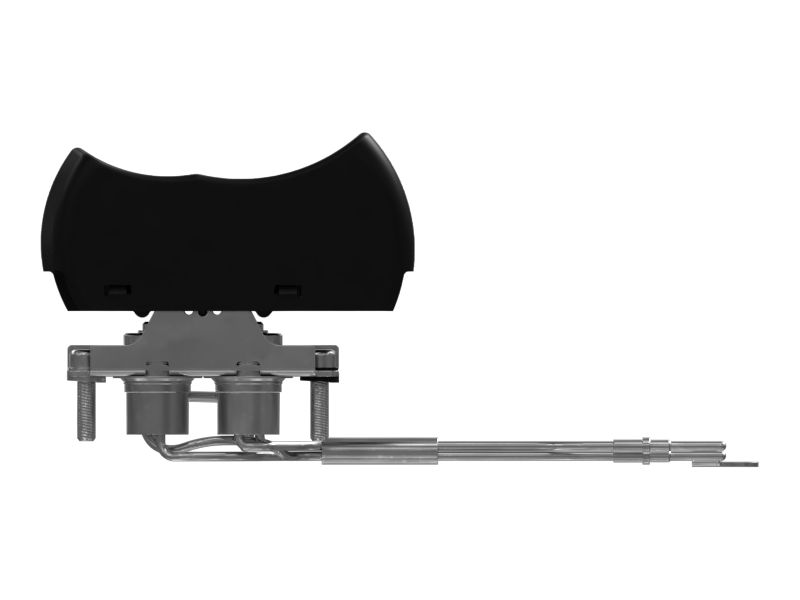

491-3736: Кулисный переключатель в сборе

Кулисный переключатель Cat® в сборе (8 В) (направление движения)

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 491-3736

Описание.
Кулисные переключатели представляют собой простые электрические переключатели с кулисным механизмом для замыкания или размыкания электрической цепи. Компоненты Cat обеспечивают эксплуатацию оборудования с оптимальной производительностью.

Характеристики.
• Герметичный трехпозиционный кулисный переключатель с разъемом на гибком выводе.
• Тип разъема: штырьковый; кольцевой зажим.
• Длина жгута: 68,5 мм (2,7 дюйма).
• С крепежом М3.
• Прочная конструкция.
• Легкое управление.
• Высокая точность для стабильной работы.
• Предназначен для функционирования с прочими компонентами Cat с целью обеспечения максимально эффективной эксплуатации оборудования.

Применение.
Для получения дополнительных сведений см. руководство пользователя или обращайтесь к местному дилеру компании Cat.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 491-3736

Длина (мм): 61,3
Высота (мм): 15,2
Ширина (мм): 37,5
Температура (°C): от –40° до 75°
Длина (дюймы): 2,41
Высота (дюймы): 0,6
Ширина (дюймы): 1,5
Температура (°F): от –40° до 167°
Material: Polyester Plastic

491-3736: Кулисный переключатель в сборе

Схема

Описание для номера по каталогу 491-3736

Технические характеристики номера по каталогу 491-3736

Совместимые модели для номера по каталогу 491-3736

WHEEL LOADER

II 972G 966G
