480-9478: Глухая муфта

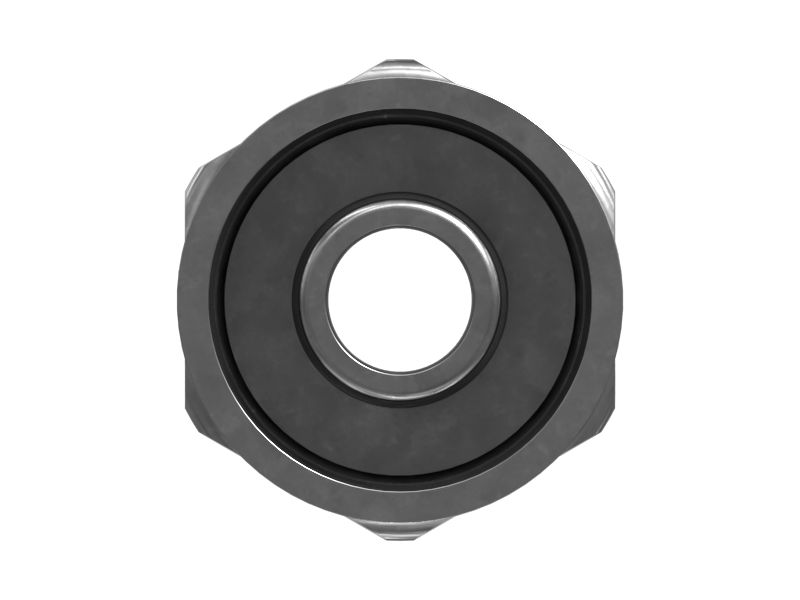

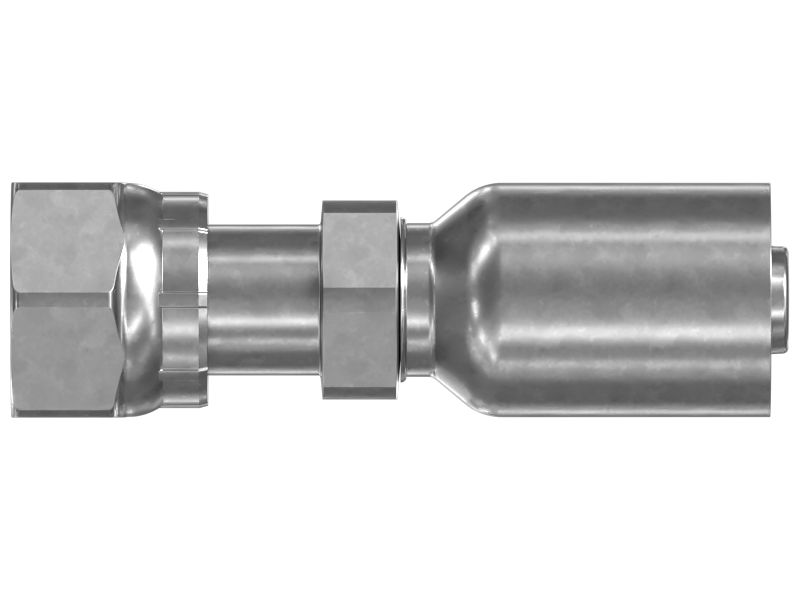

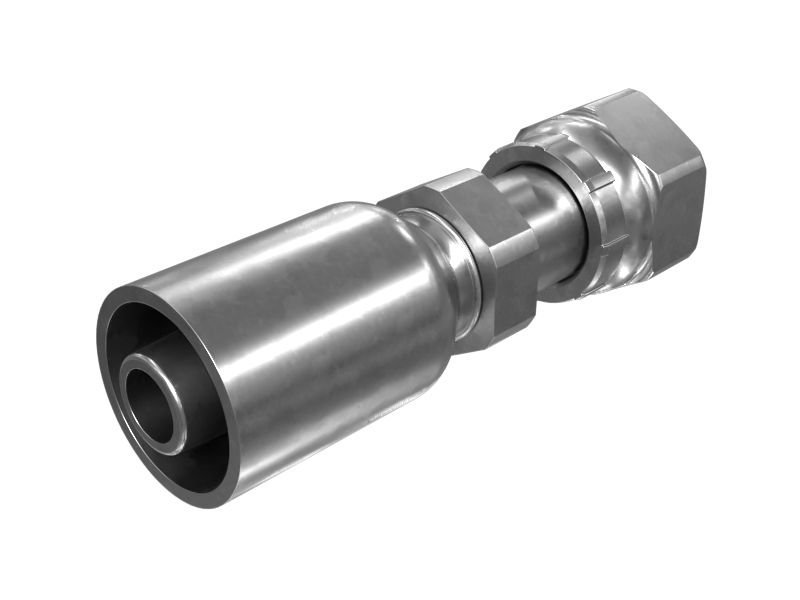

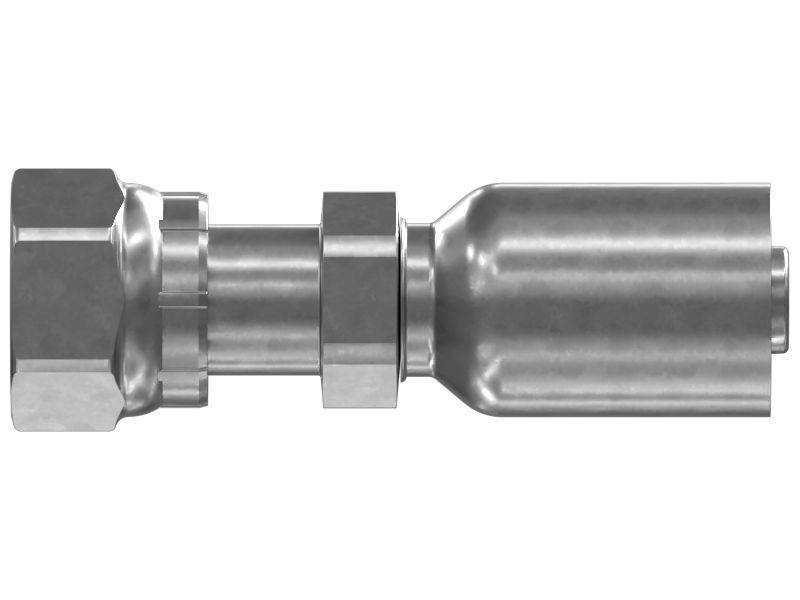

Глухая муфта ORFS Cat — прямая поворотная с внутренней резьбой

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 480-9478

Глухая муфта ORFS Cat — прямая поворотная с внутренней резьбой

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 480-9478

Разъем: Неразъемное соединение
Материал: СТАЛЬ
Покрытие: Оцинкованные
Форма: Прямые
Тип разъема: ТИПОРАЗМЕР -6, ПОВОРОТНАЯ МУФТА С ВНУТРЕННЕЙ РЕЗЬ
Размер резьбы (дюймы): 11/16-16
Длина (мм): 67
Длина (дюймы): 2,64
Коэффициент срезания (мм): 42
Коэффициент срезания (дюймы): 1,65
Рекомендуемый размер шланга (мм): 9,53
Рекомендуемый размер шланга (дюймы): 0,38
Совместимые материалы: SAE 100R7
Размер шестиугольника (мм): 20,5
Размер шестиугольника (дюймы): 0,81
Тип уплотнения: NBR 6V-8397, FKM 228-7089
Описание: Глухая муфта 6 Parker 56
Назначение: Глухая муфта для использования с гидравлическим ш
