479-4174: Глухая муфта

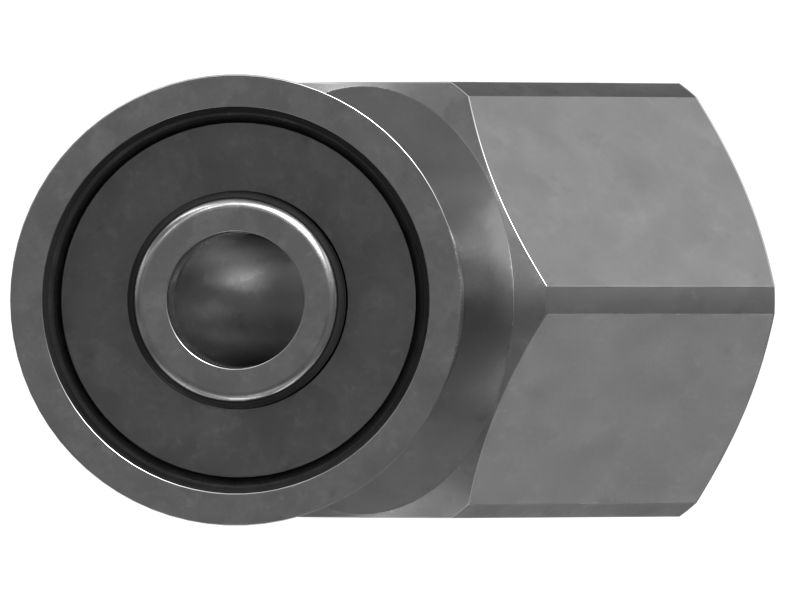

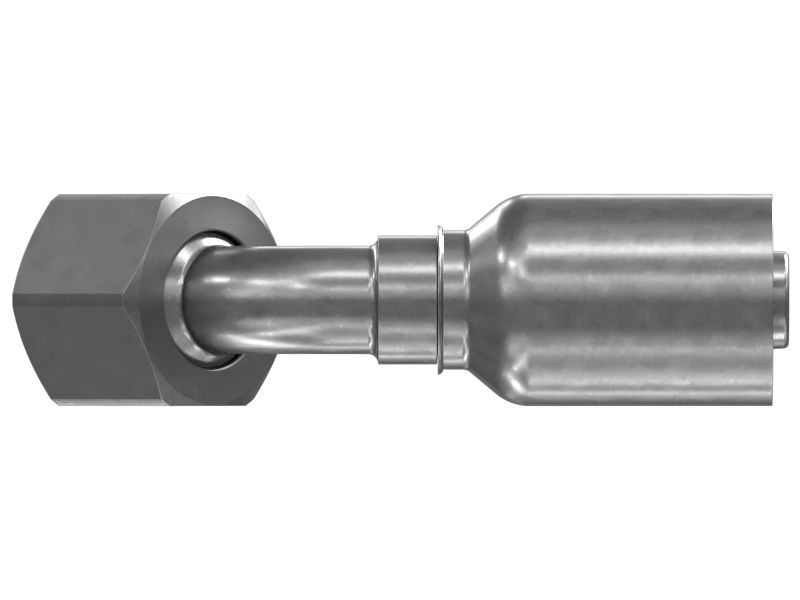

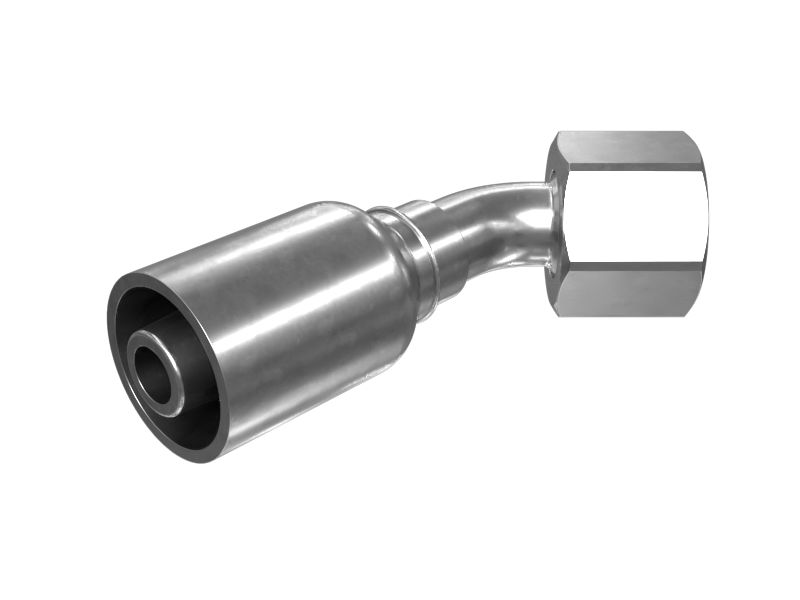

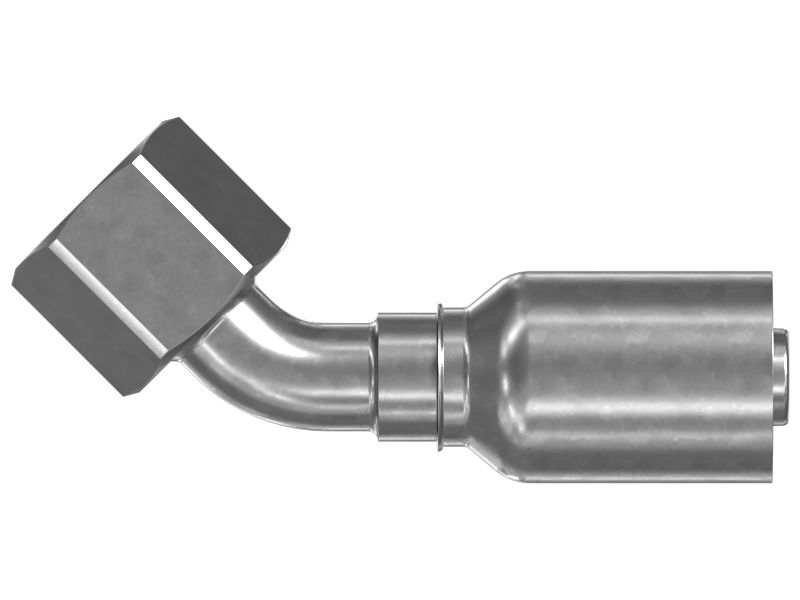

Глухая муфта ORFS компании Cat — поворотная муфта с углом 45 градусов и внутренней резьбой

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 479-4174

Глухая муфта ORFS компании Cat — поворотная муфта с углом 45 градусов и внутренней резьбой

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 479-4174

Разъем: Неразъемное соединение
Материал: СТАЛЬ
Покрытие: Оцинкованные
Форма: 45 град.
Тип разъема: ТИПОРАЗМЕР -6, ПОВОРОТНАЯ МУФТА С ВНУТРЕННЕЙ РЕЗЬ
Размер резьбы (дюймы): 11/16-16
Длина понижения (мм): 11
Длина понижения (дюймы): 0,43
Длина (мм): 60
Длина (дюймы): 2,36
Коэффициент срезания (мм): 35
Коэффициент срезания (дюймы): 1,38
Рекомендуемый размер шланга (мм): 9,52
Рекомендуемый размер шланга (дюймы): 0,37
Совместимые материалы: SAE 100R7
Размер шестиугольника (мм): 20,6
Размер шестиугольника (дюймы): 0,81
Тип уплотнения: NBR 6V-8397, FKM 228-7089
Описание: Глухая муфта 4 Parker 56
Назначение: Глухая муфта для использования с гидравлическим ш
