477-3547: Магнитный шток для корпусов, заполненных моторным маслом

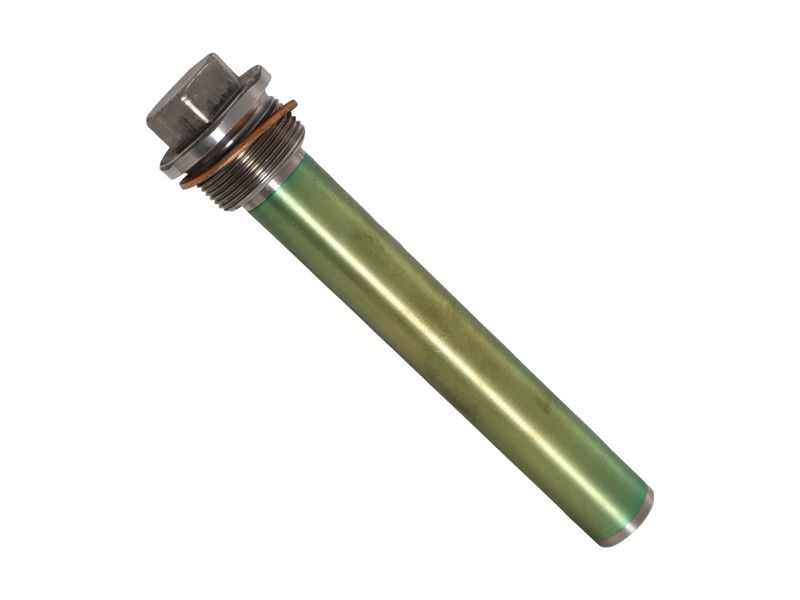

Магнитный шток Cat® для корпусов, заполненных моторным маслом

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 477-3547

Описание. Магнит используется для улавливания металлических частиц, которые могут повредить внутренние компоненты корпусов, заполненных маслом.

Характеристики:
• Шток фильтра с магнитом, заглушкой и уплотнительным кольцом.
• Наружный диаметр фильтра: 21 мм (0,82 дюйма).
• Длина фильтра: 135 мм (5,31 дюйма).
• Размер резьбы заглушки: M30x1,5.
• Общая длина: 165 мм (6,49 дюйма).

Применение:
Для получения дополнительной информации обратитесь к руководству пользователя или к местному дилеру Cat.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 477-3547

Габаритная длина (мм): 165
Длина (мм): 135 (шток фильтра)
Диаметр (мм): 21 (шток фильтра)
Наружный диаметр (мм): 36 (заглушка)
Размер резьбы (мм): M30x1.5
Габаритная длина (дюймы): 6,49
Длина (дюймы): 5,31 (шток фильтра)
Диаметр (дюймы): 0,83 (шток фильтра)
Наружный диаметр (дюймы): 1,41 (заглушка)
Material: Carbon Steel,Alloy Mixed
