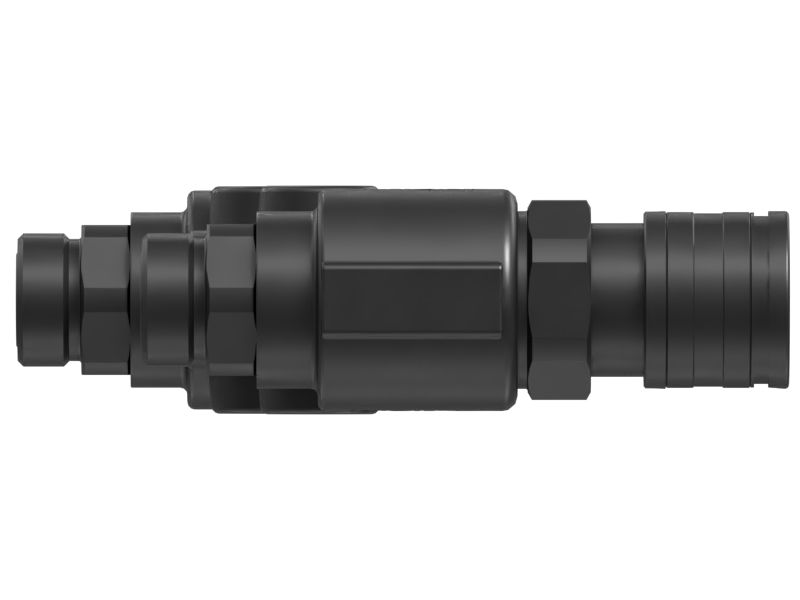

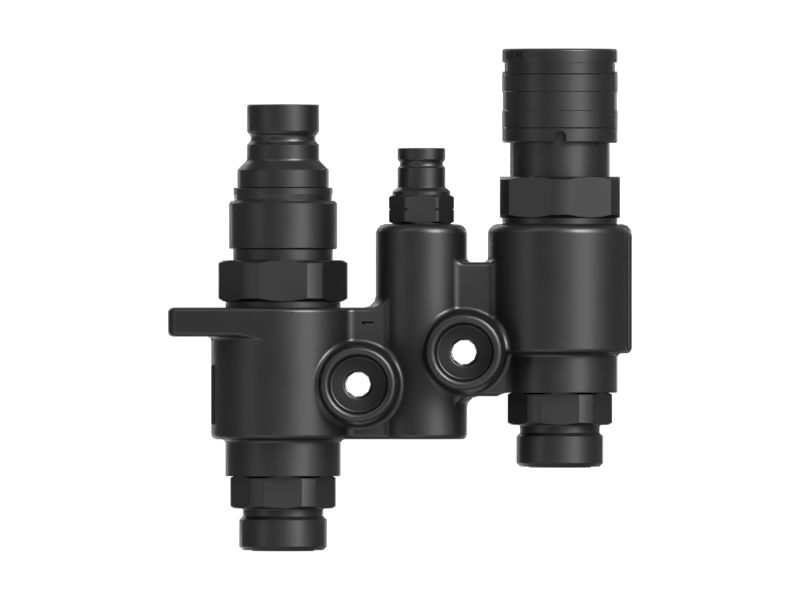

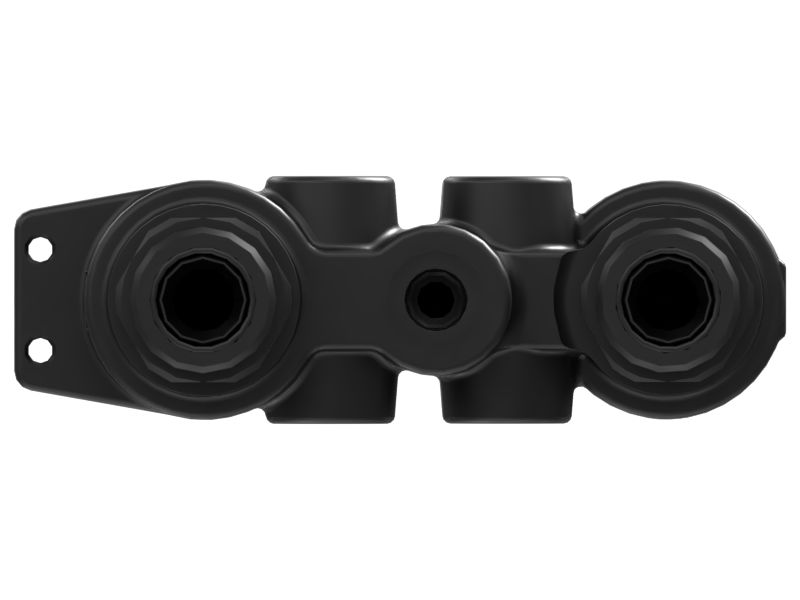

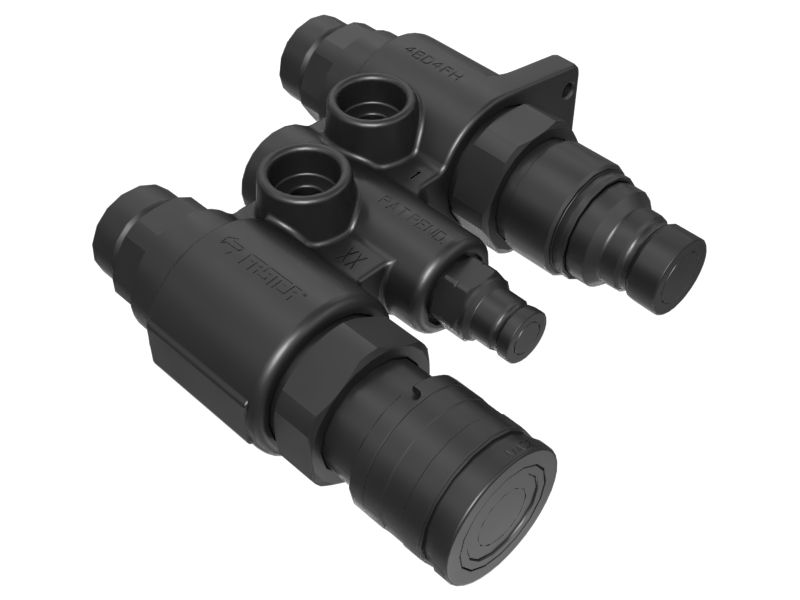

474-2124: Блок соединительной муфты

Блок муфты Cat® (блок вспомогательных гидролиний)

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 474-2124

Описание
Блок муфты Cat® обеспечивает соединение для систем привода вспомогательных механизмов двигателей Cat.
Муфта с наружной резьбой: ISO 16028, размер 19.
Муфта с внутренней резьбой: ISO 16028, размер 19.
Макс. рабочее давление: 350 бар.
Падение давления: 2 бара при 100 л/мин и 40 °C (МАСЛО ISO VG 32).

Применение
Муфты привода вспомогательных механизмов Cat используются в двигателях Cat. Для получения дополнительных сведений см. руководство пользователя или обращайтесь к местному дилеру компании Cat.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 474-2124

Габаритная длина (мм): 209,9
Рабочее давление (кПа): 35 000
Габаритная длина (дюймы): 8,3
Тип: Прямые
Резьба: 5/16-18
Общая высота (мм): 194
Общая высота (дюймы): 7,6
Габаритная ширина (мм): 62
Габаритная ширина (дюймы): 2,4
Рабочая температура: от -25 до 100 °C
Материал: Чугунная отливка
Масса (кг): 5,03
Масса (фунты): 11,1
Описание материала: Чугун с покрытием
Размер шестиугольника (мм): 50 (2 шт.); 30
Размер шестиугольника (дюймы): 1,97 (2 шт.); 1,18
Тип разъема: ORFS / быстроразъемное соединение (2 шт.); STOR /

474-2124: Блок соединительной муфты

Схема

Описание для номера по каталогу 474-2124

Технические характеристики номера по каталогу 474-2124

Совместимые модели для номера по каталогу 474-2124

MULTI TERRAIN LOADER

297D2 XHP

COMPACT TRACK LOADER

299D2 XHP

SKID STEER LOADER

272D2 XHP
