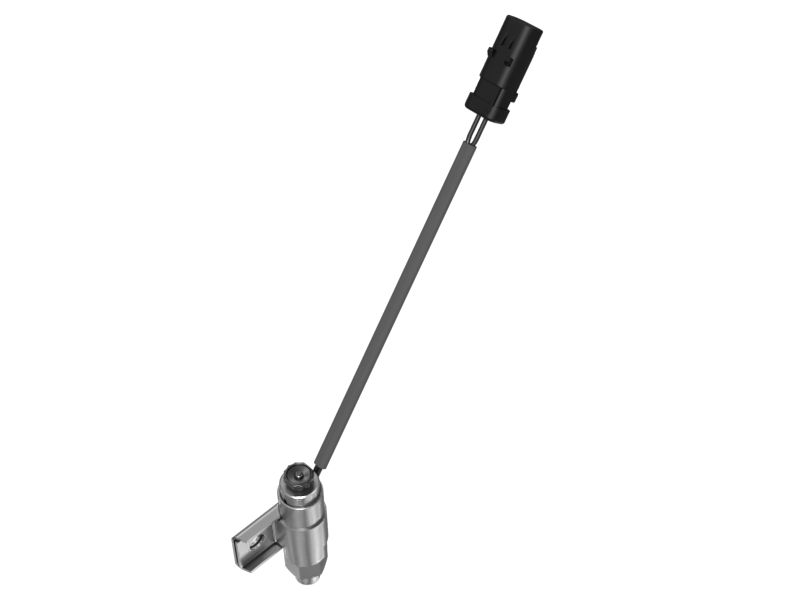

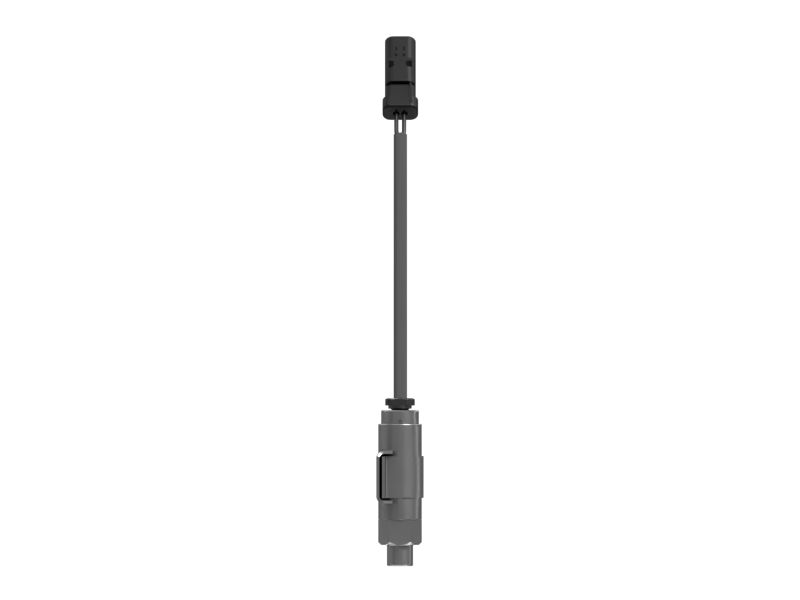

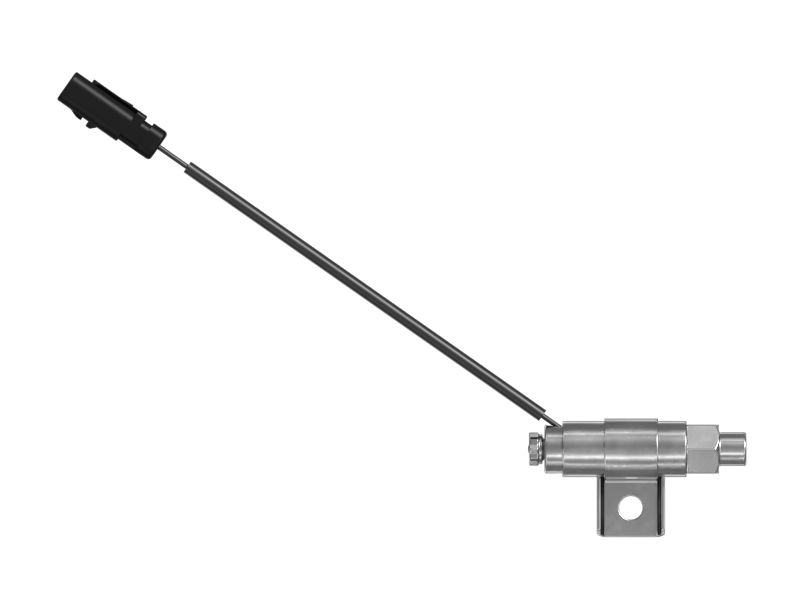

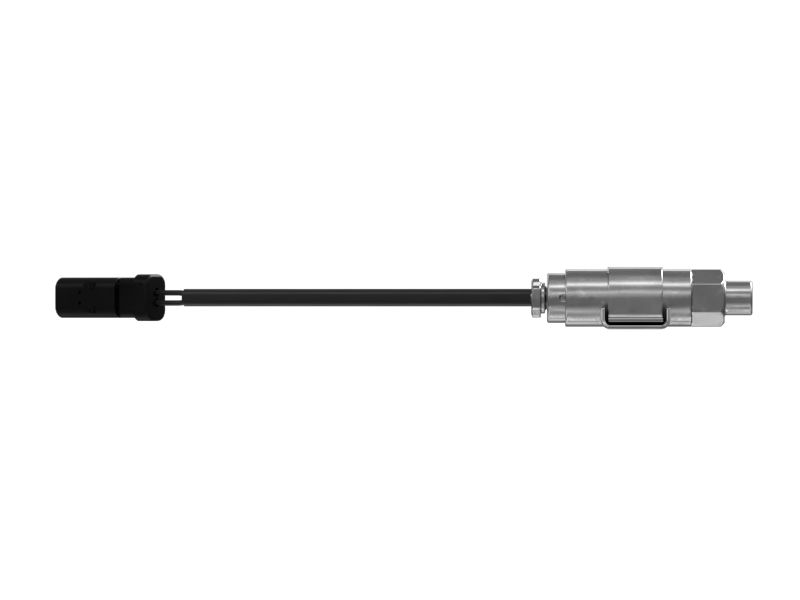

464-6945: Пневмораспределитель 24 В
Пневмораспределитель Cat® 24 В
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 464-6945
Описание:
Пневмораспределители, такие как номер по каталогу 464-6945, обеспечивают подачу воздуха на дистанционный клапан. Клапаны Cat изготавливаются в соответствии с точными техническими характеристиками и обеспечивают долговечность, надежность и высокую производительность.
Характеристики:
• Электромагнитный клапан с проводом и контактом разъема
• Напряжение: 24 В
• Макс. рабочее давление: 1,030 кПа (149 фунт. на кв. дюйм)
• Расход: 2,77 станд. куб. футов/мин
• Жидкость: Воздух
• Тип разъема: отверстие под уплотнительное кольцо -4 SAE (7/16-20) / отверстие под уплотнительное кольцо -5 SAE (1/2-20); AMPSEAL 16
• Рабочий диапазон температуры: от –40 до +93 °C (от –40 до +199 °F)
Применение:
используется как пневмораспределитель тормоза на некоторых моделях внедорожных самосвалов. Для получения дополнительной информации см. руководство владельца или обратитесь к местному дилеру Cat.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 464-6945
-
Тип разъема: отверстие под уплотнительное кольцо -4 SAE (7/16-
-
Размер шестиугольника (дюймы): Н/Д
-
Размер шестиугольника (мм): Н/Д
-
Длина (дюймы): 3,65 (кузов)
-
Длина (мм): 93 (кузов)
-
Материал: сталь
-
Размер резьбы (дюймы): 1/8-27 NPTF (2 шт.); 7/16-20; 1/2-20
-
Тип: Электромагнитный клапан
-
Напряжение (В): 24
-
Длина провода (дюймы): 7,87
-
Длина провода (мм): 200
