462-6565: Направляющий вал

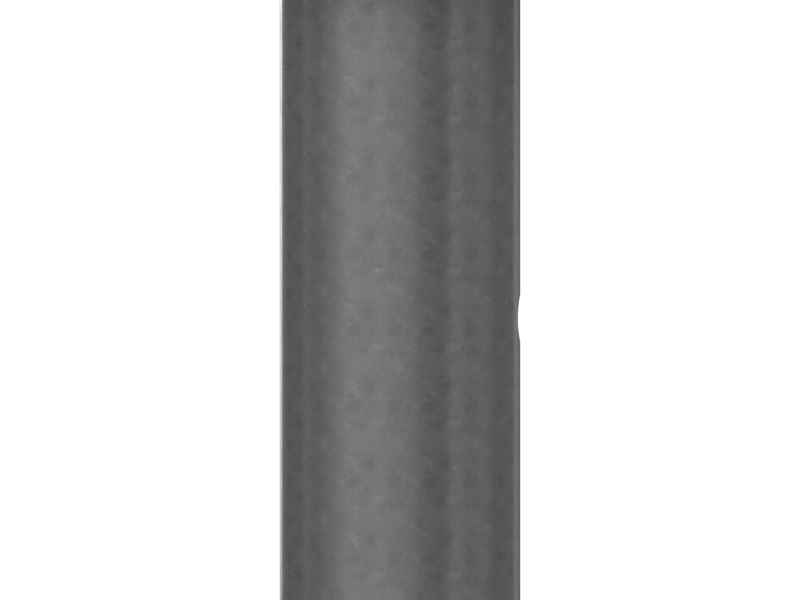

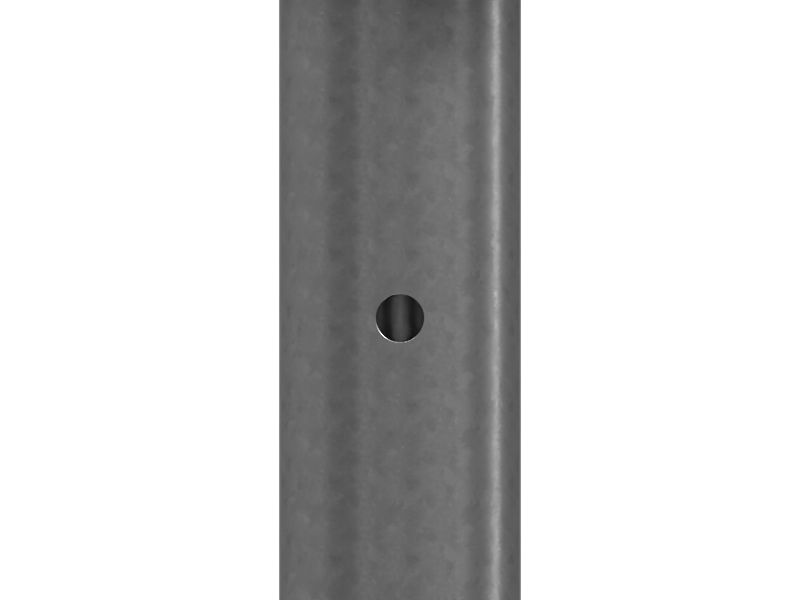

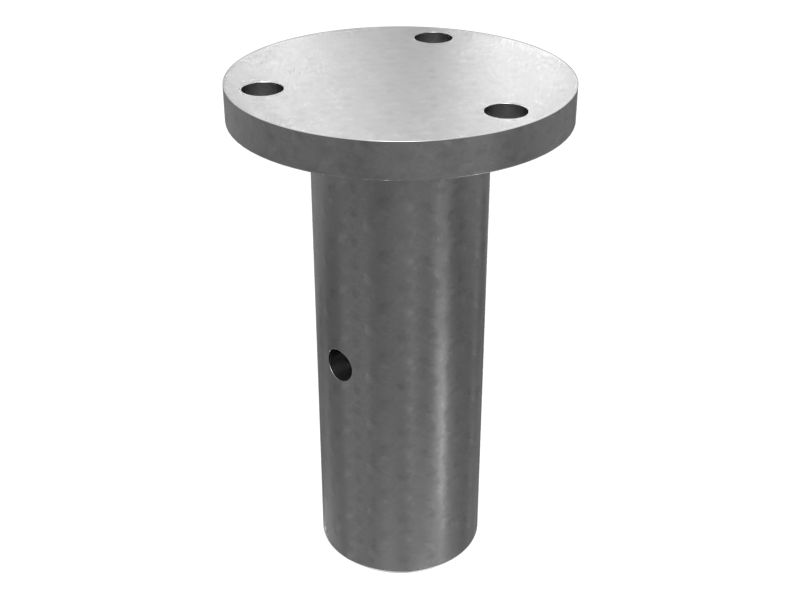

Направляющий вал ролика Cat® для роторной гусеничной бурильной машины, диаметр вала: 32 мм

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 462-6565

Описание:
Вал 462-6565 крепит ролик к направляющему ролику мачты на некоторых моделях роторных гусеничных бурильных машин.

Характеристики:
• Стальной направляющий вал ролика с каналом для консистентной смазки
• Смазочное отверстие: 1/8-27 NPTF
• Диаметр вала: 31,74 (1,25 дюйма)
• Длина вала: 90,49 мм (3,56 дюйма)
• Диаметр фланца: 60,3 (2,38 дюйма)
• Толщина фланца: 6 (0,25 дюйма)
• Габаритная длина: 96,84 (3,81 дюйма)
• Размер отверстия: 7,137 мм (0,28 дюйма) (3 шт.)
• Отделка: желтая краска Cat

Применение:
Для получения дополнительной информации см. руководство владельца или обратитесь к местному дилеру Cat.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 462-6565

Материал: сталь
Стандартный цвет: желтый цвет CAT
Диаметр вала (мм): 31,74
Диаметр фланца (мм): 60,3
Толщина фланца (мм): 6,4
Габаритная длина (мм): 96,8
Размер отверстия (мм): 7.1 (3 шт.)
Диаметр вала (дюймы): 1,25
Диаметр фланца (дюймы): 2,38
Толщина фланца (дюймы): 0,25
Габаритная длина (дюймы): 3,8
Размер отверстия (дюймы): 0,28 (3 шт.)
Размер резьбы (дюймы): 1/8-27 NPTF
