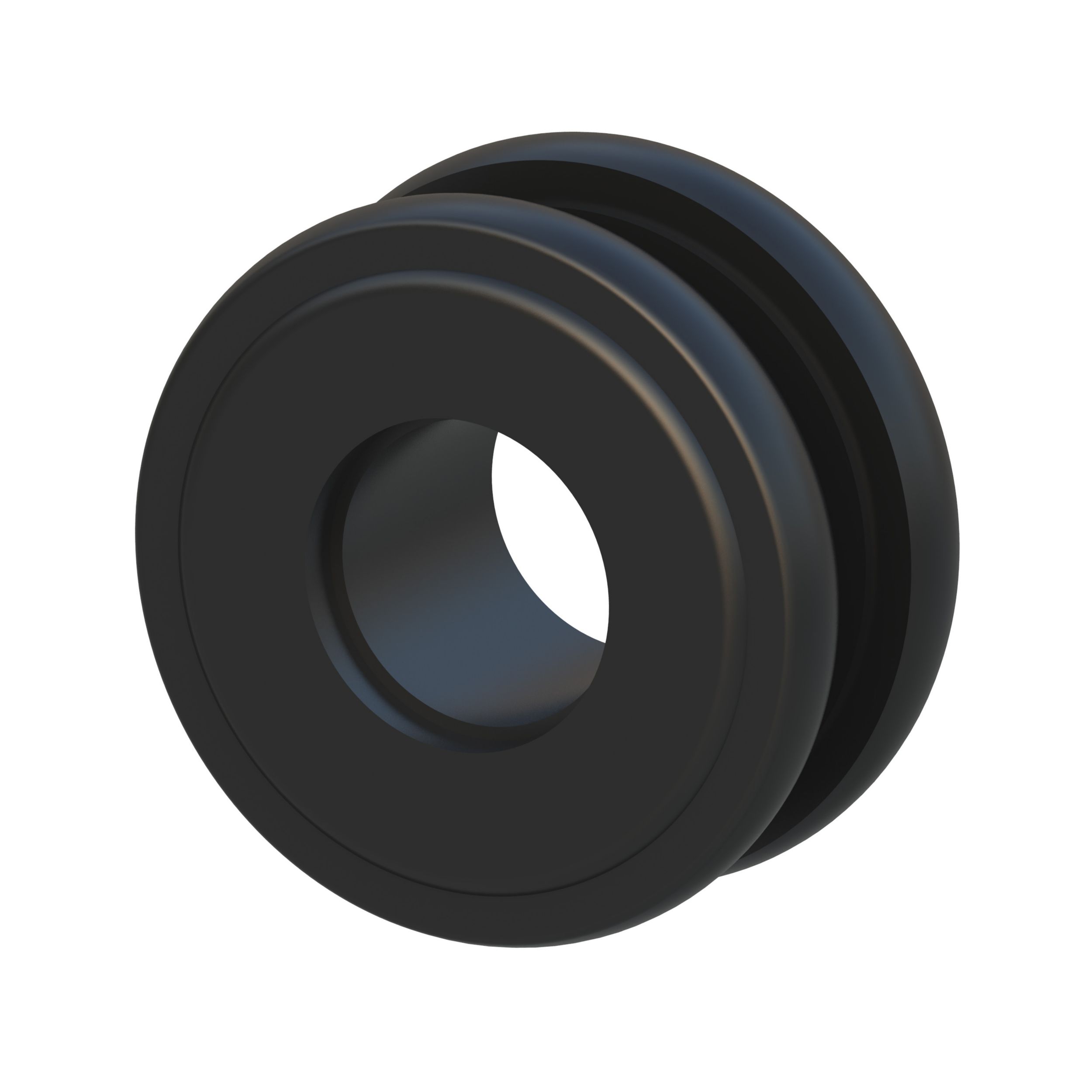

455-8433: Опора в сборе

Описание:
Изолирующие опоры используются для установки и размещения систем и изолируют компоненты от влияния окружающих конструкций (вибрации, ударов, шума).

Двухкомпонентные опоры чрезвычайно универсальны и имеют симметричную (две опоры) и несимметричную опору плюс подушку конструкции. Они устанавливаются в отверстие на опорной пластине и фиксируются болтами через центральную втулку, которая может быть фиксированной или свободной.

Характеристики:
Системы крепления Cat® предназначены для снижения механических напряжений на закрепленных компонентах для того, чтобы увеличить их срок службы, сохранить производительность и повысить комфортность работы оператора. Вся система (конструкция, выбор материала, места размещения, креплений и т. д.) оптимизирована и проверена на соответствие требованиям области применения.

Форма изделия и плотность резины в двухкомпонентной опоре точно соответствуют назначению. Обычно опоры предварительно подпрессованы для увеличения срока службы.

Применение
Двухкомпонентные опоры используются в различных установках Cat, куда входят двигатели, коробки передач, системы доочистки, электронные приборы, кабины, системы вентиляции и кондиционирования, гидравлические компоненты и конструкционные элементы.

• Внутренний диаметр (дюймы): 0,41

• Высота кулачка (дюймы): 0,3

• Высота установки (мм): 17,4

• Высота кулачка (мм): 7,5

• Толщина головки (мм): 7,5

• Внешний диаметр головки (дюймы): 1,38

• Высота установки (дюймы): 0,69

• Толщина головки (дюймы): 0,3

• Стандартный размер болта (мм): M10

• Скрепленная втулка: Да

• Внешний диаметр головки (мм): 35

• Наружный диаметр трубопровода управления (мм): 22,6

• Тип крепления: Двухкомпонентный — несимметричный

• Наружный диаметр трубопровода управления (дюймы): 0,89

• Внутренний диаметр (мм): 10,4

• Material: Oil Fluid,Carbon Steel,Natural Rubber (NR) Rubber
