Схемы деталей/узлов

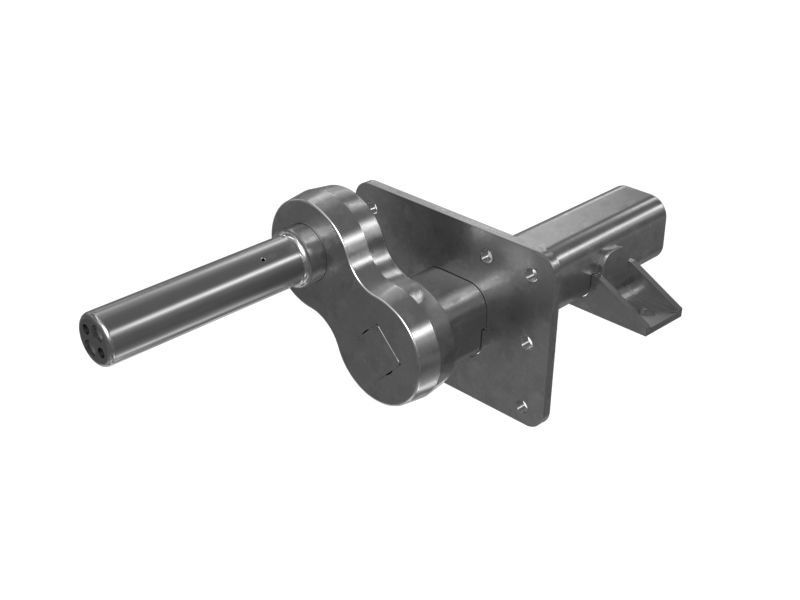

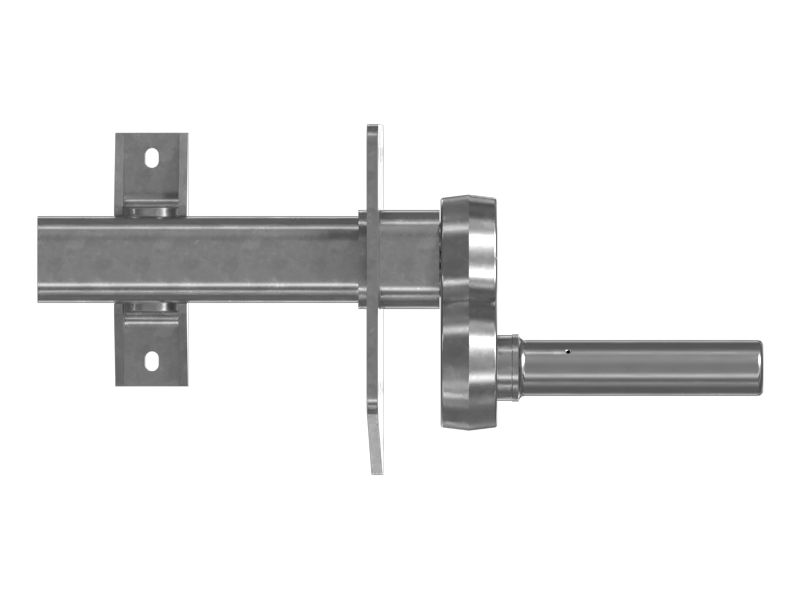

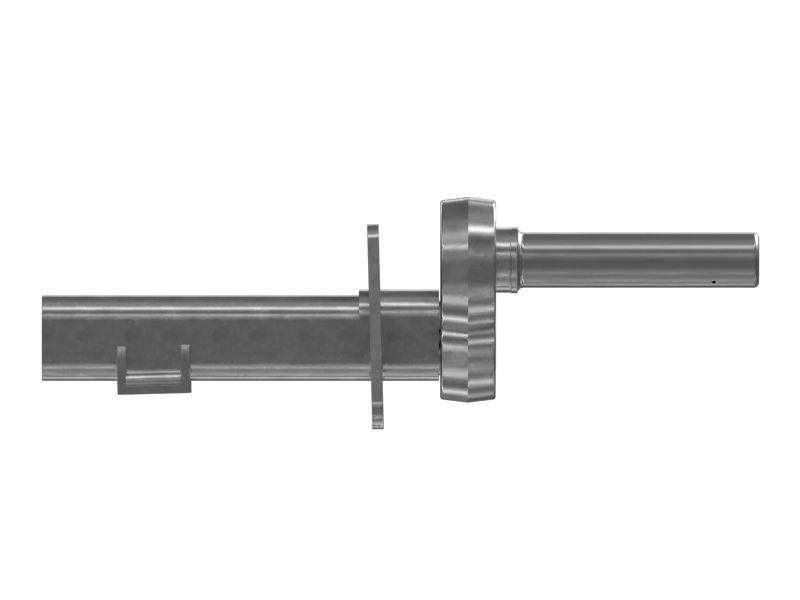

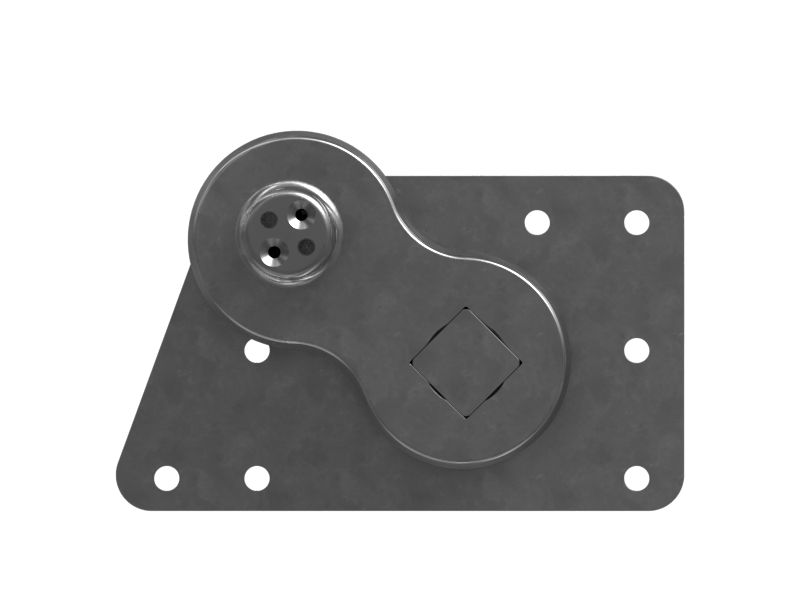

454-5972: Правый мост в сборе

Ось ходовой части Cat® в сборе (правая, передняя)

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 454-5972

Описание.
Мосты в сборе поддерживают подвеску ходовой части гусеничных мини-погрузчиков и погрузчиков повышенной проходимости и обеспечивают снижение воздействия на грунт и более плавный ход.

Характеристики.
• Торсионный мост.
• Узел содержит шпиндель, торсионный рычаг, торсионный брус в резиновой оболочке в трубчатой балке, монтажную пластину и кронштейн.
• Угол торсионного рычага при запуске: 36° вверх.
• Диаметр шпинделя: 63 мм (2,5 дюйма).
• Полная длина: 830 мм (32,7 дюйма).
• Запасная деталь от производителя.

Применение.
Для получения дополнительной информации см. руководство пользователя или обратитесь к местному дилеру компании Cat.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 454-5972

Габаритная длина (мм): 830
Габаритная ширина (мм): 400
Общая высота (мм): 265
Диаметр шпинделя (дюймы): 2,4799
Габаритная длина (дюймы): 32,7
Габаритная ширина (дюймы): 15,748
Общая высота (дюймы): 10,433
Диаметр (мм): 62,99,63
Material: Carbon Steel,Structural Steel,Acetal Plastic,Allo

Совместимые модели для номера по каталогу 454-5972

Не найдено
