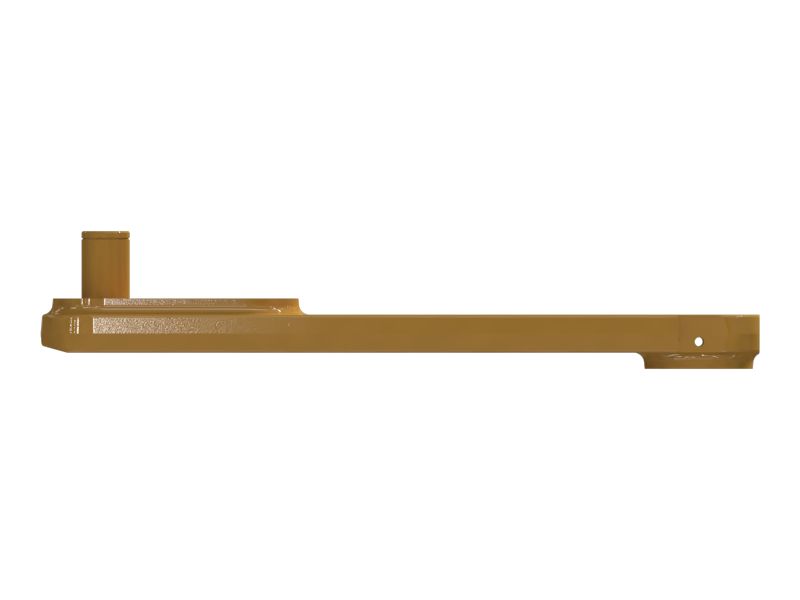

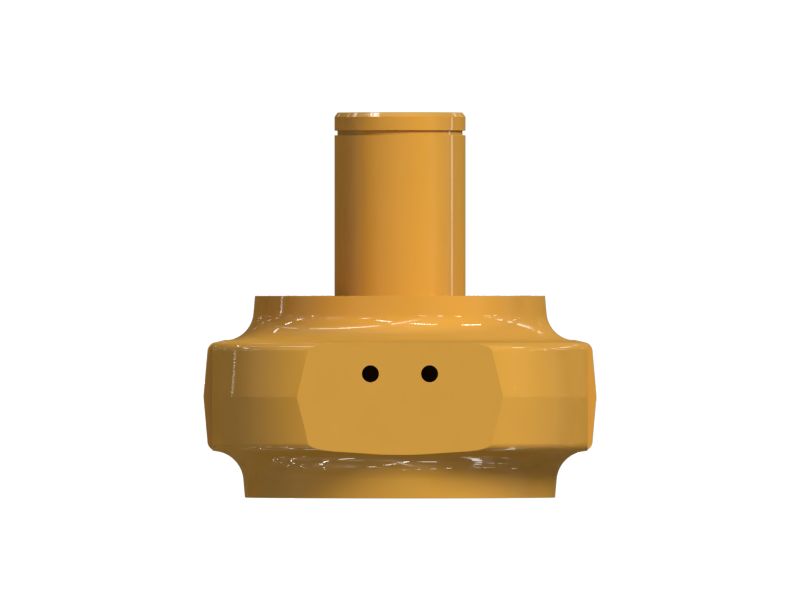

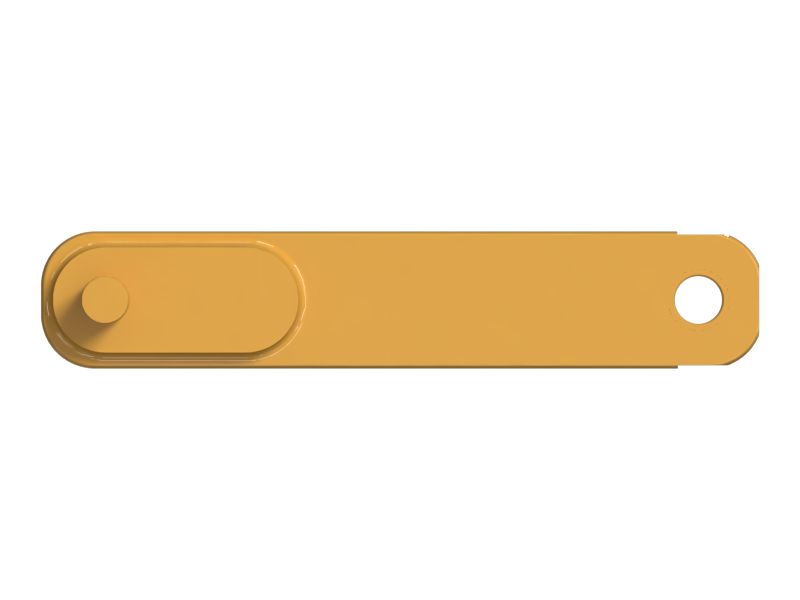

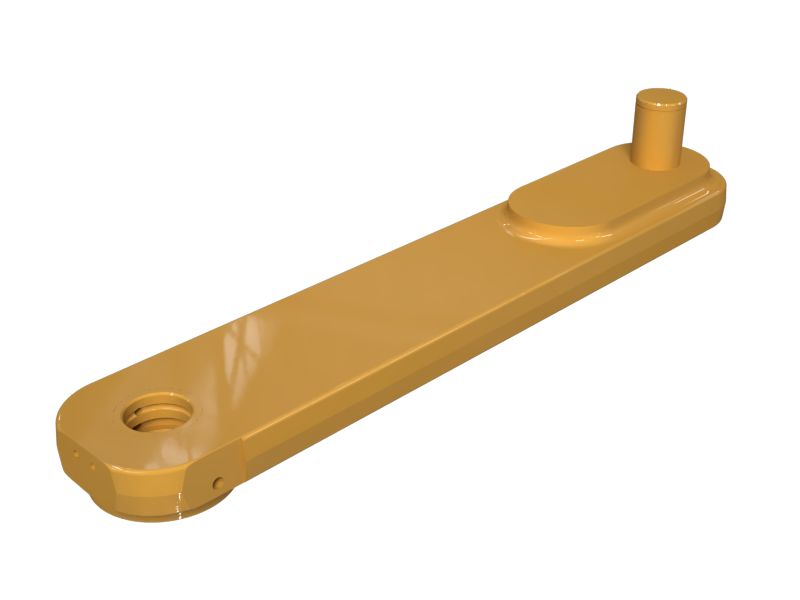

435-9034: Тяга цилиндра длиной 666 мм
Тяга цилиндра Cat® длиной 666 мм с пальцем, используемая в стреле
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 435-9034
Описание.
Тяга цилиндра — это компонент сборки, состоящей из тяги, которая соединяется с пальцем цилиндра стрелы с использованием пресс-масленок. Узел состоит из таких деталей, как палец, тяга и подшипник скольжения. Подшипник скольжения на обоих концах крепится к тяге, которая соединяется с пальцам для уменьшения трения при движении. Тяга имеет подвижную секцию, поэтому может использоваться для соединения двух частей компонента.
Характеристики:
• Поверхности отверстия под подшипник, резьбы и пальцы устойчивы к ржавлению.
• Высокая прочность и износоустойчивость.
• Изготавливается в соответствии с точными техническими характеристиками, обеспечивает долговечность и надежную работу.
Назначение:
Тяга цилиндра используется для соединения цилиндра со стрелой.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 435-9034
-
Габаритная длина (дюймы): 26,22
-
Диаметр отверстия (дюймы): 1,76
-
Габаритная длина (мм): 666
-
Диаметр отверстия (мм): 44,65
-
Длина (дюймы): 21,65 от центра к центру
-
Габаритная ширина (дюймы): 5
-
Габаритная ширина (мм): 127
-
Длина (мм): 550 от центра к центру
-
Масса (кг): 25,75
-
Общая высота (мм): 127,4
-
Масса (фунты): 56,77
-
Общая высота (дюймы): 5
-
Диаметр пальца (мм): 44,41
-
Диаметр пальца (дюймы): 1,7
-
Внутренний диаметр или резьба втулки (мм): 57,17
-
Внутренний диаметр или резьба втулки (дюймы): 2,3
-
Material: Alloy Steel
