Схемы деталей/узлов

432-2030: Глухая муфта

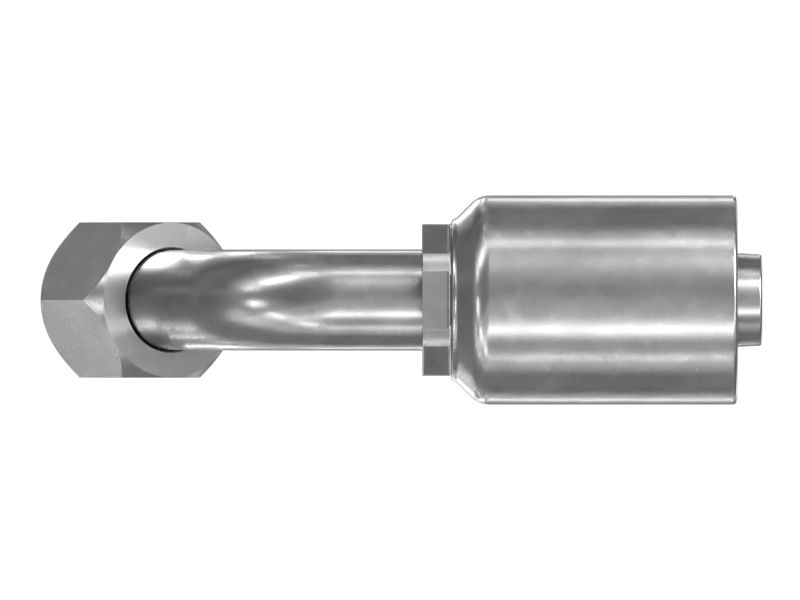

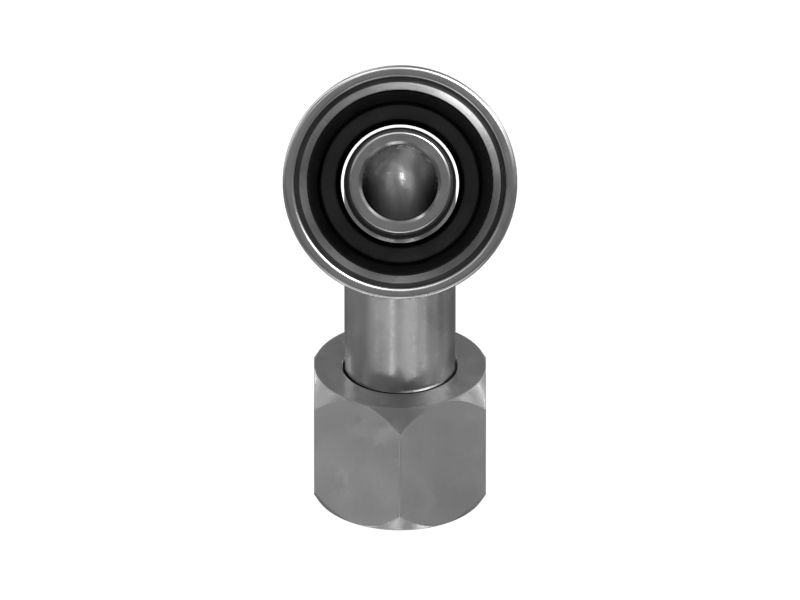

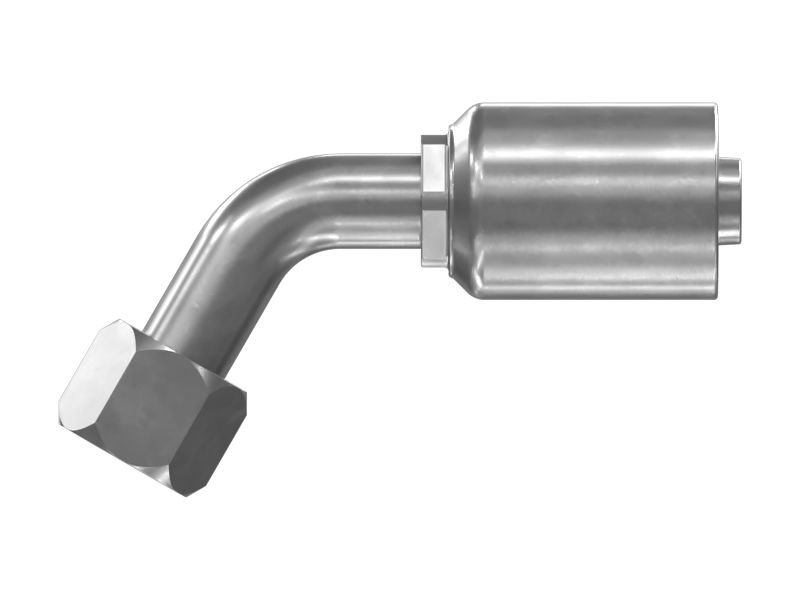

Спиральная глухая муфта Cat® XN JIC — поворотная с внутренней резьбой, угол 60 градусов

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 432-2030

Спиральные глухие муфты Cat превосходят требования SAE/ISO, обеспечивая максимальную надежность шлангов и соединений.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 432-2030

Разъем: Неразъемное соединение
Материал: СТАЛЬ
Покрытие: Оцинкованные
Форма: 60 град.
Тип разъема: ТИПОРАЗМЕР -12, ПОВОРОТНАЯ МУФТА С ВНУТРЕННЕЙ РЕЗ
Размер резьбы (дюймы): 1 1/16-12
Длина понижения (мм): 44
Длина понижения (дюймы): 1,73
Длина (мм): 121
Длина (дюймы): 4,76
Коэффициент срезания (мм): 68
Коэффициент срезания (дюймы): 2,68
Рекомендуемый размер шланга (мм): 19,1
Рекомендуемый размер шланга (дюймы): 0,75
Совместимые материалы: SAE 100R12, SAE 100R13, SAE 100R15
Размер шестиугольника (мм): 31,75
Размер шестиугольника (дюймы): 1,25
Тип уплотнения: 0
Описание: Глухая муфта 12XN
Назначение: Глухая муфта для использования с гидравлическим ш

Совместимые модели для номера по каталогу 432-2030
