432-2026: Глухая муфта

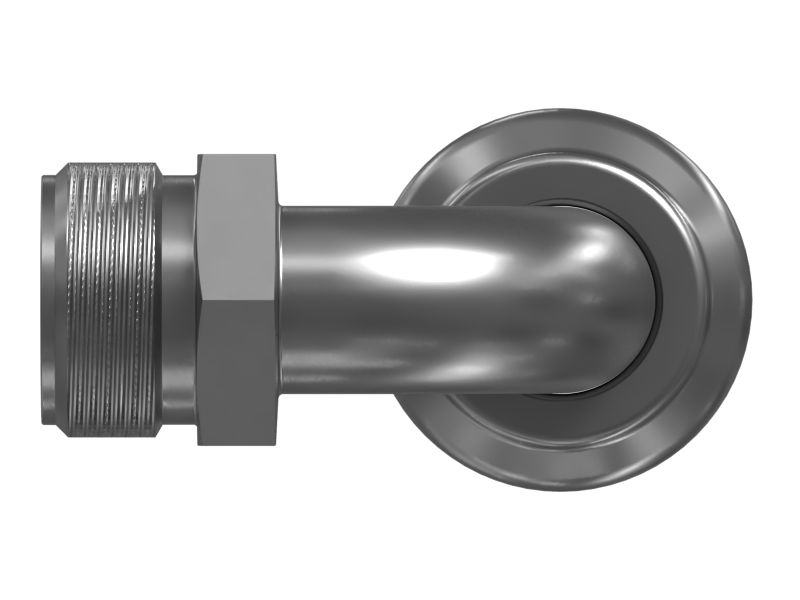

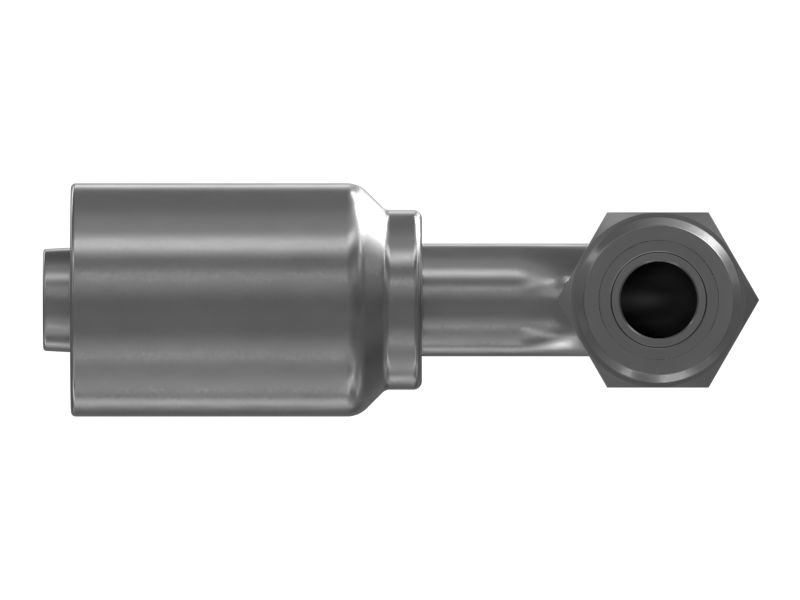

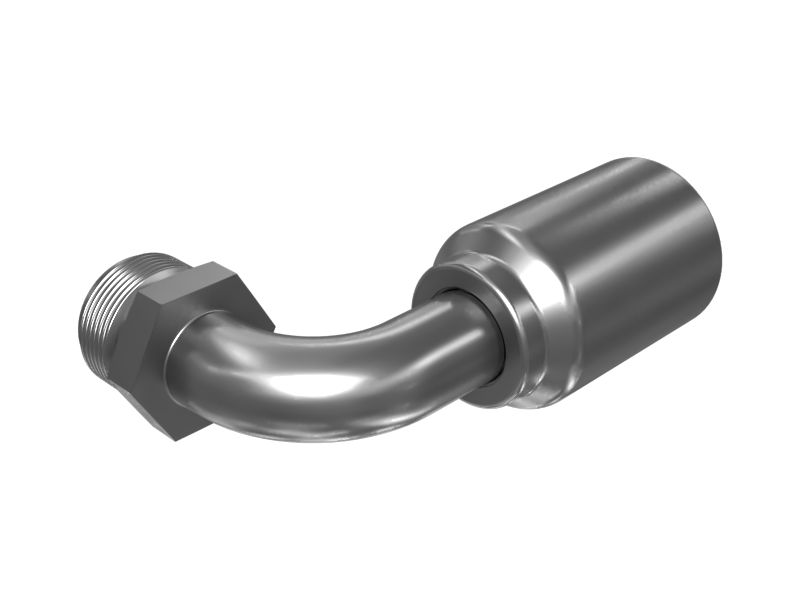

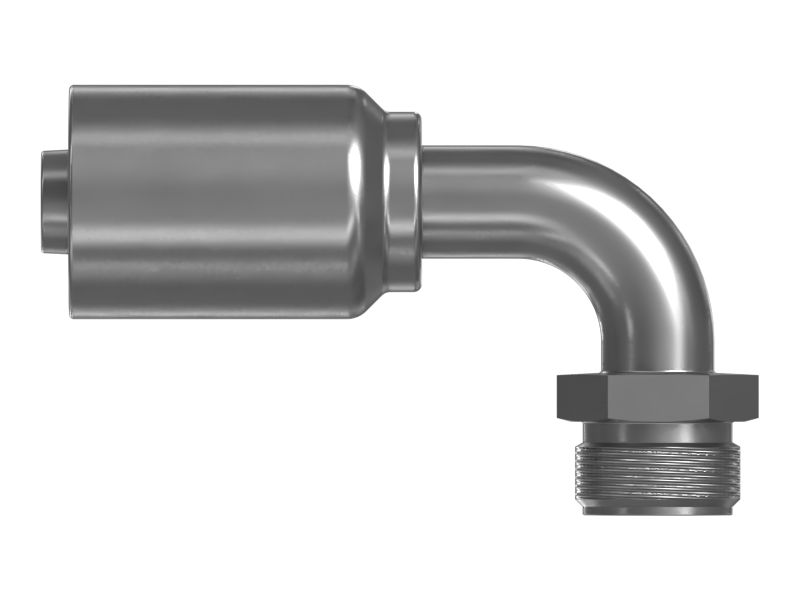

Спиральная глухая муфта ORFS Cat® XN — прямая жесткая муфта с углом 90 градусов и наружной резьбой

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 432-2026

Спиральные глухие муфты Cat превосходят требования SAE/ISO, обеспечивая максимальную надежность шлангов и соединений

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 432-2026

Разъем: Неразъемное соединение
Материал: СТАЛЬ
Покрытие: Оцинкованные
Форма: 90 град.
Тип разъема: ТИПОРАЗМЕР -12, ФИКСИРОВАННЫЙ С НАРУЖНОЙ РЕЗЬБОЙ
Размер резьбы (дюймы): 1 3/16-12
Длина понижения (мм): 57
Длина понижения (дюймы): 2,24
Длина (мм): 107
Длина (дюймы): 4,21
Коэффициент срезания (мм): 53
Коэффициент срезания (дюймы): 2,09
Рекомендуемый размер шланга (мм): 19,1
Рекомендуемый размер шланга (дюймы): 0,75
Совместимые материалы: SAE 100R12, SAE 100R13, SAE 100R15
Размер шестиугольника (мм): 31,75
Размер шестиугольника (дюймы): 1,25
Тип уплотнения: NBR 6V-9746, FKM 228-7092
Описание: Глухая муфта 12XN
Назначение: Глухая муфта для использования с гидравлическим ш
