431-9024: Глухая муфта

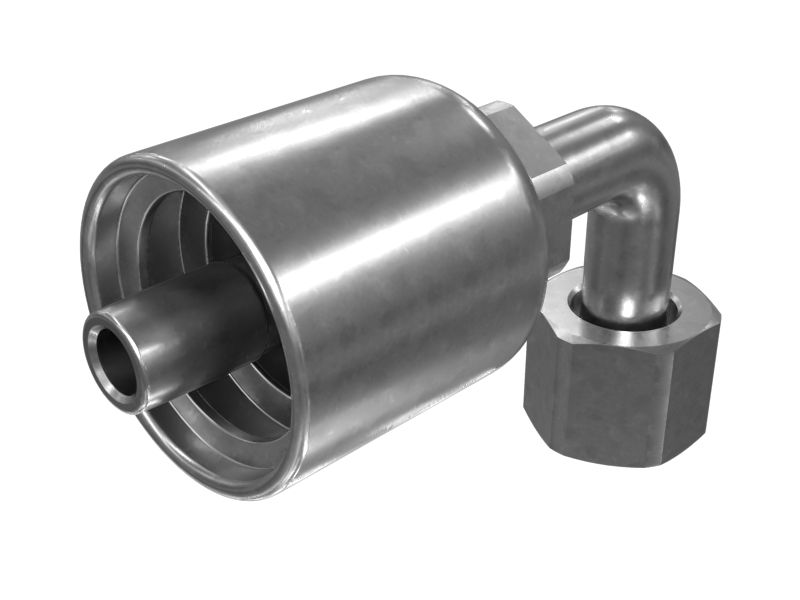

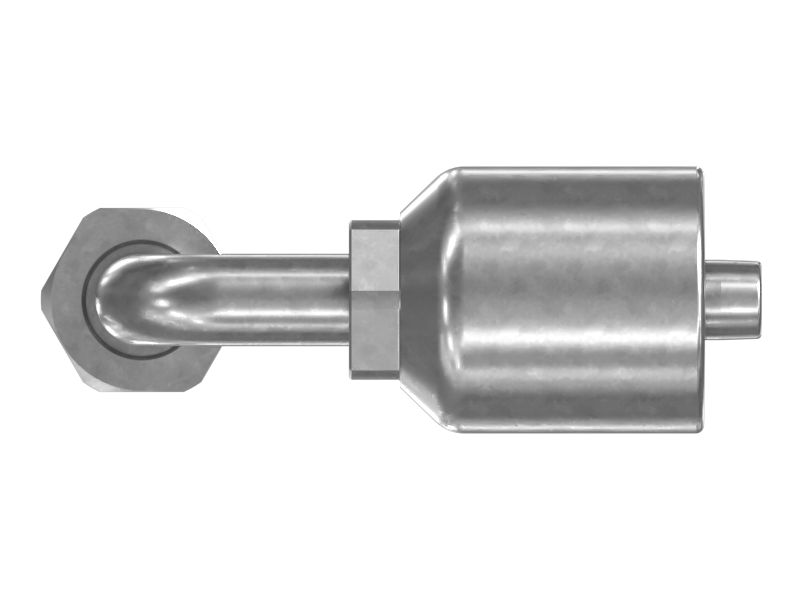

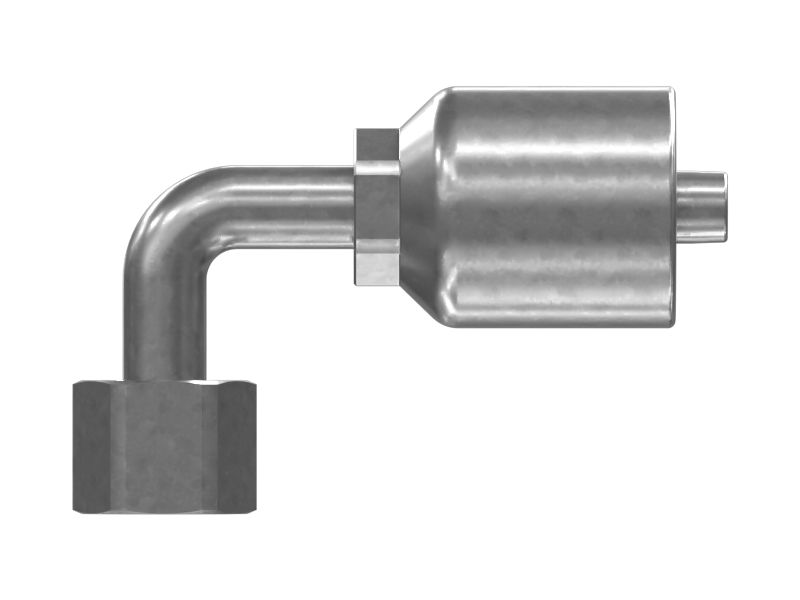

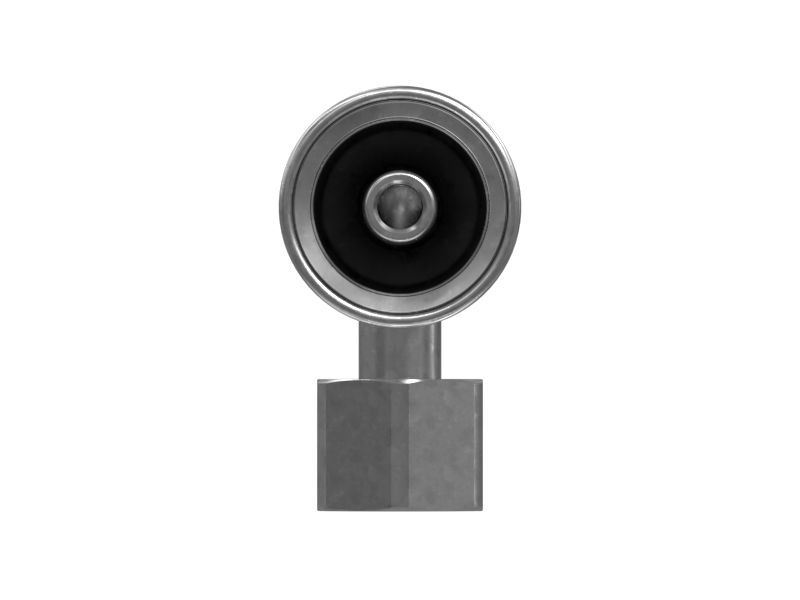

Спиральная глухая муфта XN DIN компании Cat® — поворотная, угол 90 градусов, с внутренней резьбой

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 431-9024

Спиральные глухие муфты Cat превосходят требования SAE/ISO, обеспечивая максимальную надежность шлангов и соединений

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 431-9024

Разъем: Неразъемное соединение
Материал: СТАЛЬ
Покрытие: Оцинкованные
Форма: 90 град.
Тип разъема: ПОВОРОТНАЯ DIN С ВНУТРЕННЕЙ РЕЗЬБОЙ
Размер резьбы (диаметр x шаг) (мм): M18 X 1,5
Длина понижения (мм): 38
Длина понижения (дюймы): 1,5
Длина (мм): 74
Длина (дюймы): 2,91
Коэффициент срезания (мм): 33
Коэффициент срезания (дюймы): 1,3
Рекомендуемый размер шланга (мм): 9,52
Рекомендуемый размер шланга (дюймы): 0,37
Совместимые материалы: SAE 100R12, SAE 100R15
Размер шестиугольника (мм): 22
Размер шестиугольника (дюймы): 0,87
Тип уплотнения: Нитрилкаучук 3E-4296
Описание: Глухая муфта 6ХN
Назначение: Глухая муфта для использования с гидравлическим ш
