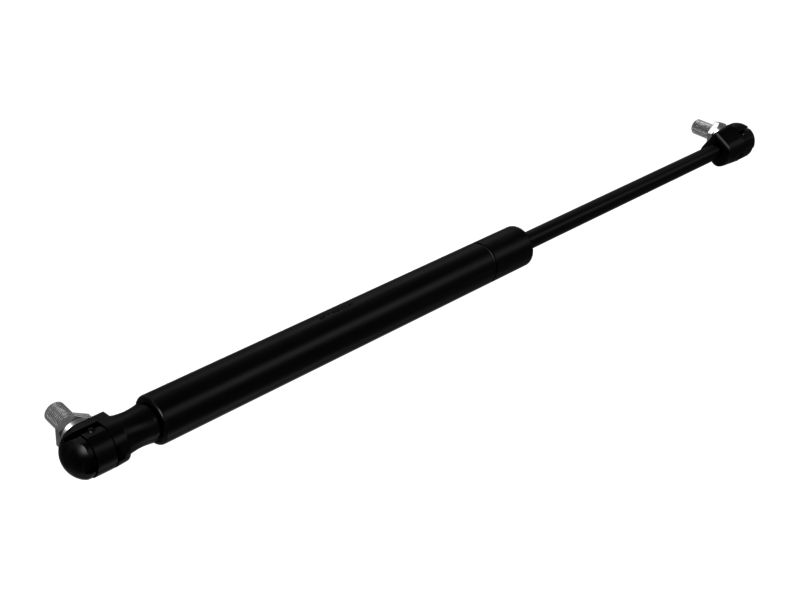

424-8681: Узел цилиндра — пневматическая система
Узел пневмоцилиндра Cat® (газовая пружина)
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 424-8681
Описание
Газовая пружина в сборе содержит сжатый газ в цилиндре и использует поршень для создания усилия.
Характеристики
• Газовая пружина в сборе с функцией блокировки.
• Ход поршня: 160 мм (6,3 дюйма).

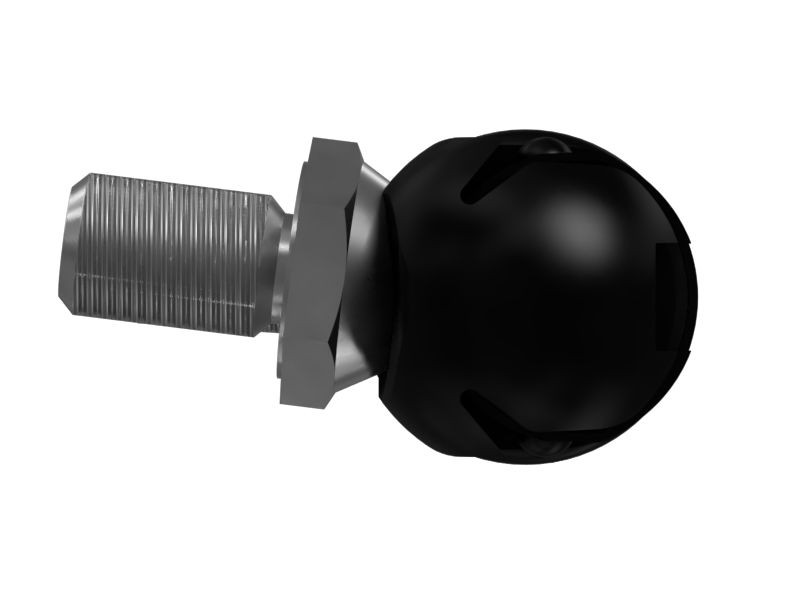

• Размер резьбы шарового соединения: M8.
.• Длина в растянутом состоянии: 403,5 мм (15,9 дюйма).
• Длина в сжатом состоянии: 221,5 мм (8,7 дюйма).
• Наружный диаметр: 19 мм (0,75 дюйма).
Применение
Для получения дополнительных сведений см. руководство пользователя или обращайтесь к местному дилеру компании Cat.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 424-8681
-
Длина (мм): 403.5 в растянутом состоянии; 221.5 в сжатом сост
-
Наружный диаметр (мм): 19
-
Длина (дюймы): 15.9 в растянутом состоянии; 8.7 в сжатом состоян
-
Наружный диаметр (дюймы): 0,75
-
Material: Carbon Steel
