423-5097: Глухая муфта

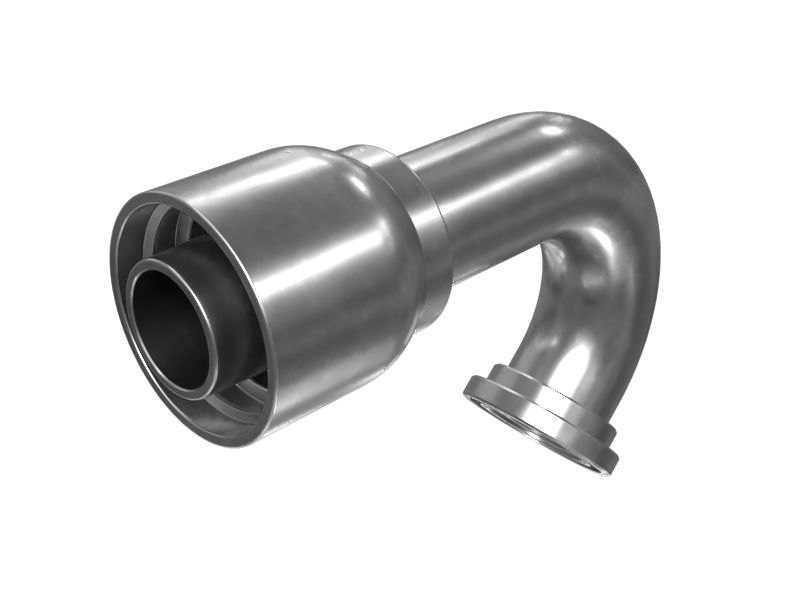

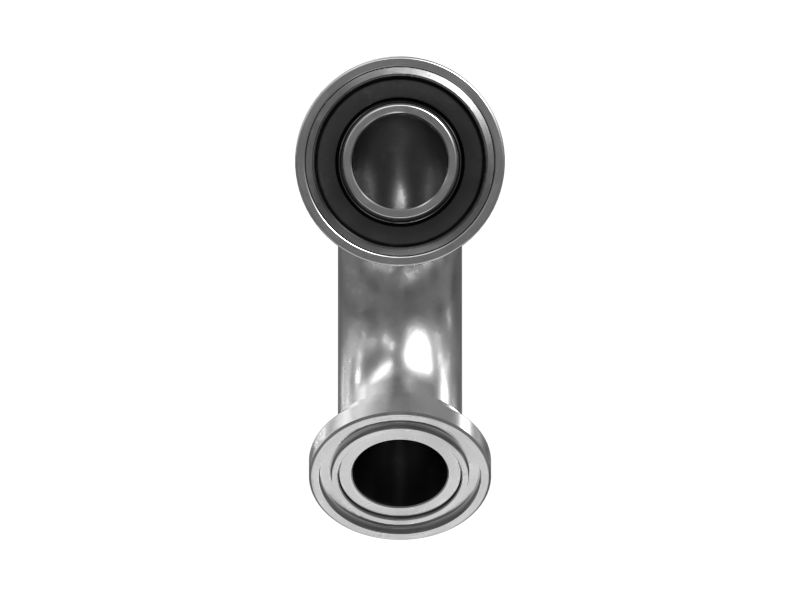

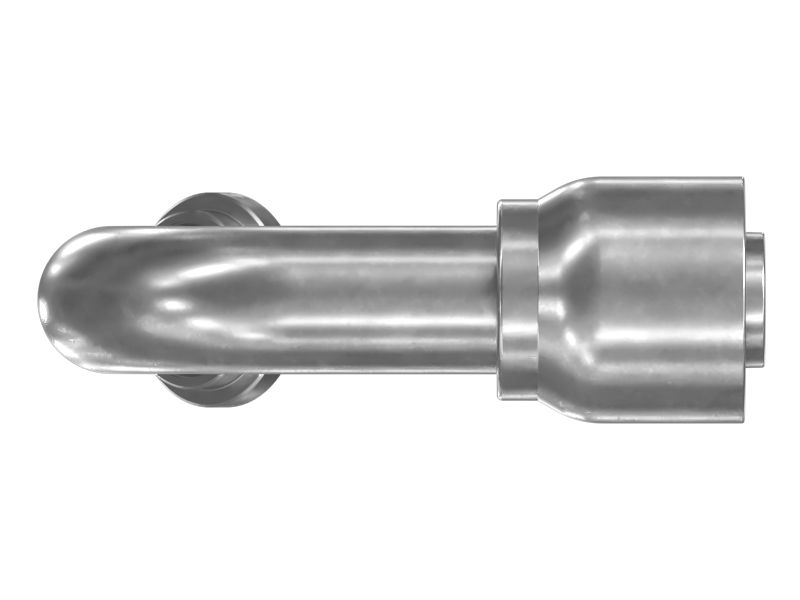

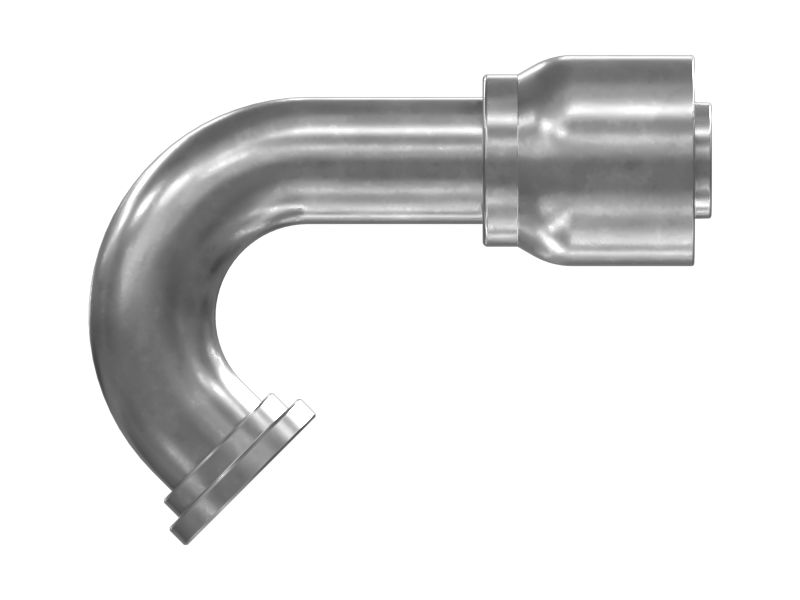

Глухая муфта Cat — 135 град., код 61

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 423-5097

Соединения с головкой с фланцем (код 61) соответствуют требованиям SAE J518, код 61, или превосходят их. Диапазон максимального рабочего давления соединений с головкой с фланцем (код 61) составляет 3000–5000 фнт/кв. дюйм в зависимости от размера.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 423-5097

Разъем: Неразъемное соединение
Материал: СТАЛЬ
Покрытие: Оцинкованные
Форма: 135 град.
Тип разъема: ФЛАНЕЦ -24 С КОДОМ 61
Длина понижения (мм): 104
Длина понижения (дюймы): 4,09
Длина (мм): 150
Длина (дюймы): 5,91
Коэффициент срезания (мм): 93
Коэффициент срезания (дюймы): 3,66
Рекомендуемый размер шланга (мм): 38,1
Рекомендуемый размер шланга (дюймы): 1,5
Совместимые материалы: SAE 100R1, SAE 100R2, SAE 100R5, SAE 100R4
Тип уплотнения: NBR 4J-0524, FKM 234-3544
Описание: Глухая муфта 24MN
Назначение: Глухая муфта для использования с гидравлическим ш
